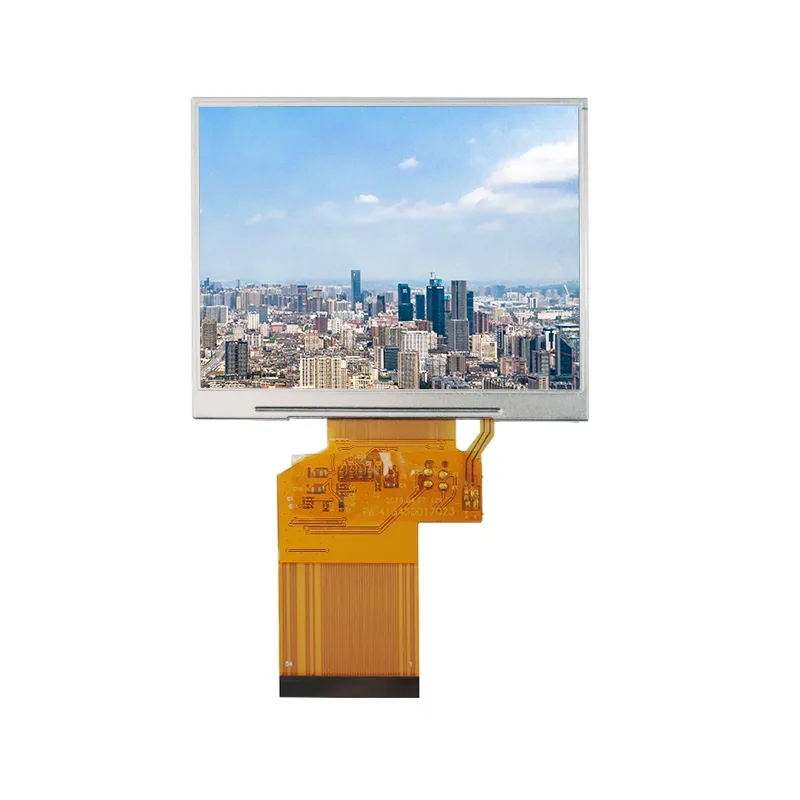

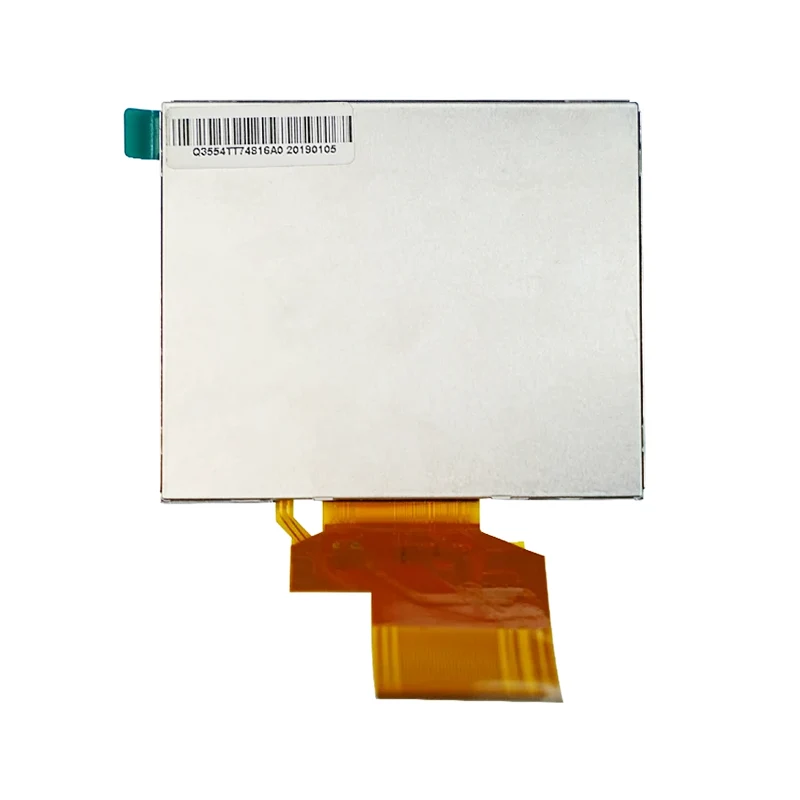

3.5 'औद्योगिक नियंत्रण आयपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल

मॉड्यूल प्रकार

3.5 इंच टीएफटी

ठराव

320 × आरजीबी × 240

इंटरफेस

24-बिट आरजीबी / सीरियल आरजीबी / सीसीआयआर 656 / सीसीआयआर 601

चित्रपट (इटो फिल्म)

मॅट अँटी-न्यूटन रिंग, 0.188 मिमी जाड, पत्रक प्रतिकार: 350 ~ 500 ω

ड्रायव्हर आयसी

एचएक्स 8238 डी

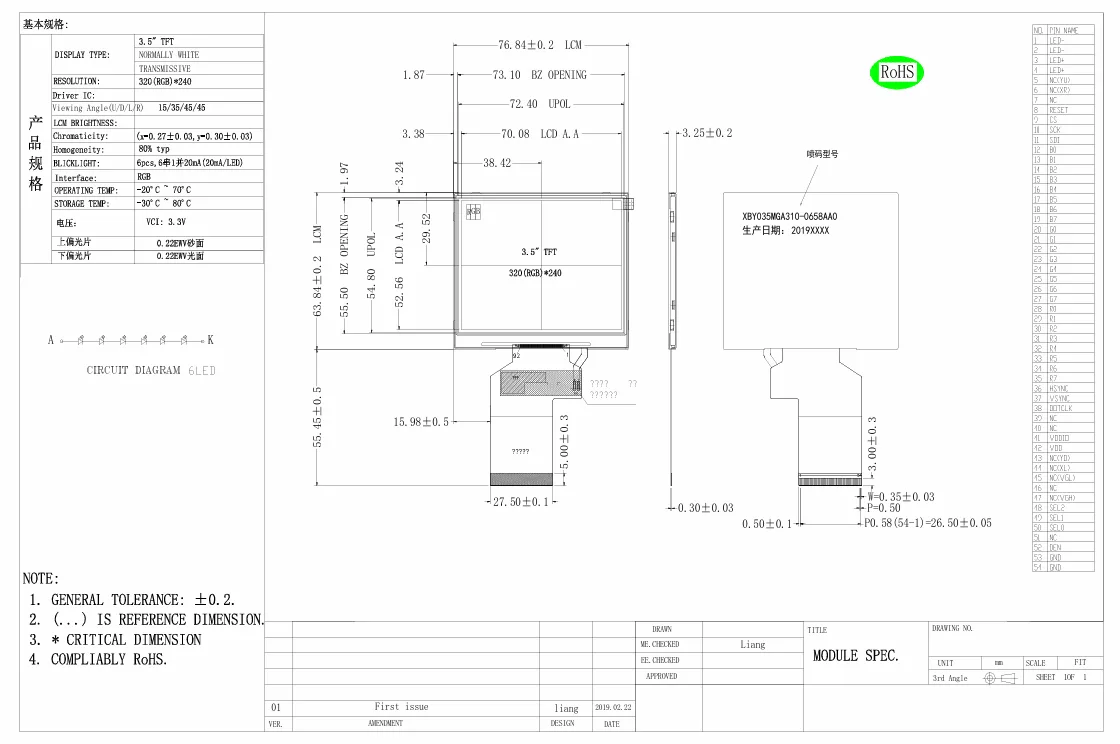

यांत्रिक परिमाण

76.90 × 63.9 × 3.26 मिमी

सक्रिय क्षेत्र

70.08 × 52.56 मिमी

ऑपरेटिंग टेम्प

-10 ° से ~ +60 ° से

साठवण तापमान

-20 ° से ~ +70 ° से

पृष्ठभाग कडकपणा

≥ 3 एच

प्रतिसाद वेळ

≤ 15 एमएस

सर्किट प्रतिरोध (एक्स)

150 - 550 ω (फिल्म साइड)

सर्किट प्रतिकार (वाय)

450 - 1100 ω (ग्लास साइड)

की परिमाण

एए (सक्रिय क्षेत्र): 55.20 x 96.65 मिमी
ओडी (बाह्यरेखा): 66.80 x 105.40 मिमी
चिकट व्हीए (पाहण्याचे क्षेत्र): 57.9 x 99.4 मिमी
चिकट ओडी (बाह्यरेखा): 66.40 x 105.00 मिमी

वीजपुरवठा

3.3 व्ही (2.6-3.6v श्रेणी)

पर्यावरणीय अनुपालन

आरओएचएस अनुपालन

विश्वसनीयता चाचण्या

• उच्च टेम्प स्टोरेज: 80 डिग्री सेल्सियस/96 एच
• कमी टेम्प स्टोरेज: -30 डिग्री सेल्सियस/96 एच
• थर्मल सायकलिंग: -30 ° C↔+80 डिग्री सेल्सियस
• ईएसडी: ± 8 केव्ही एअर /± 4 केव्ही संपर्क
• कंपन: 10-150 हर्ट्ज, 100 मीटर/एसए

मानक उत्पादने

सानुकूलित उत्पादने

ऑर्डर प्रमाण

वितरण वेळ

सानुकूलन प्रकार

वितरण वेळ

1-30 पीसी

ताबडतोब

बी/एल आणि एफपीसी आणि टीपी

5 आठवड्यांच्या आत

31-100 पीसी

1 आठवडा

बी/एल आणि एफपीसी आणि टीपी

5 आठवड्यांच्या आत

101-500 पीसी

2 आठवड्यांच्या आत

बी/एल आणि एफपीसी आणि टीपी

5 आठवड्यांच्या आत

501-1000 पीसी

3 आठवड्यांच्या आत

बी/एल आणि एफपीसी आणि टीपी

 5 आठवड्यांच्या आत

1001-5000 पीसी

3 आठवड्यांच्या आत

Bl & fpc & tp

6 आठवड्यांच्या आत

5000+ पीसी

4 आठवड्यांच्या आत

Bl & fpc & tp

6 आठवड्यांच्या आत
