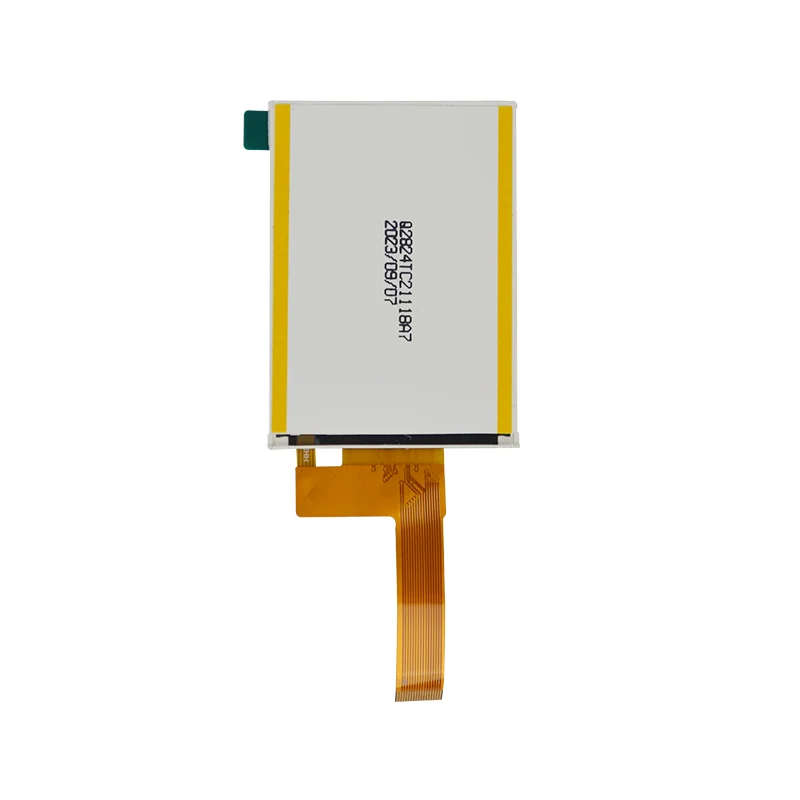

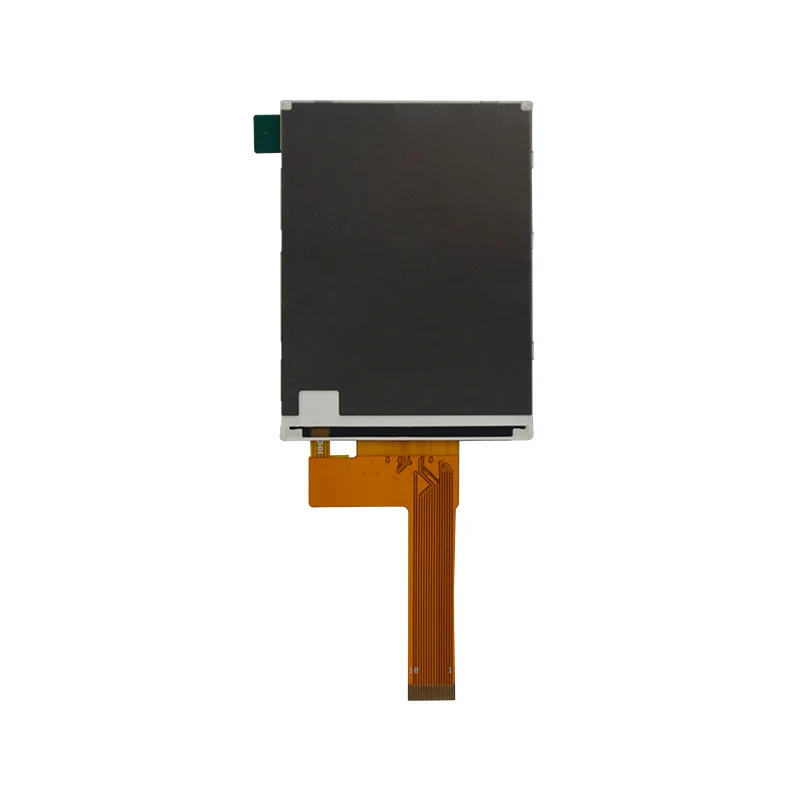

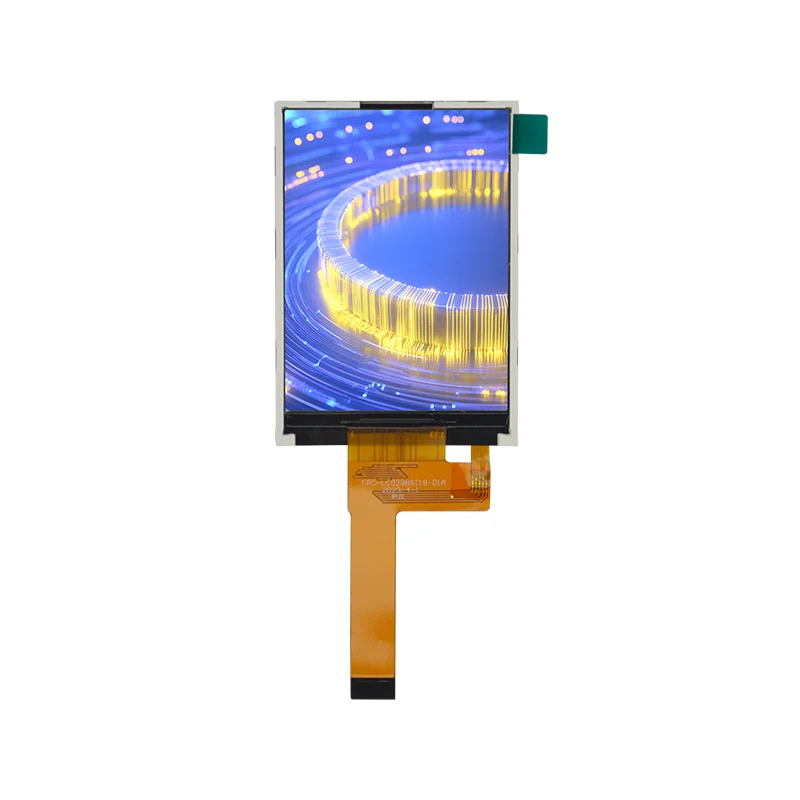

2.7 '300 एनआयटी मानक आयपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल

मॉड्यूल प्रकार

2.7 "टीएफटी/16 एम रंग

ठराव

960 × 240 पिक्सेल (ग्राफिक डॉट-मॅट्रिक्स)

इंटरफेस

एसपीआय आणि आरजीबी

प्रदर्शन मोड

ट्रान्समिसिव्ह टीएफटी

बॅकलाइट

पांढरा एलईडी (समांतर)

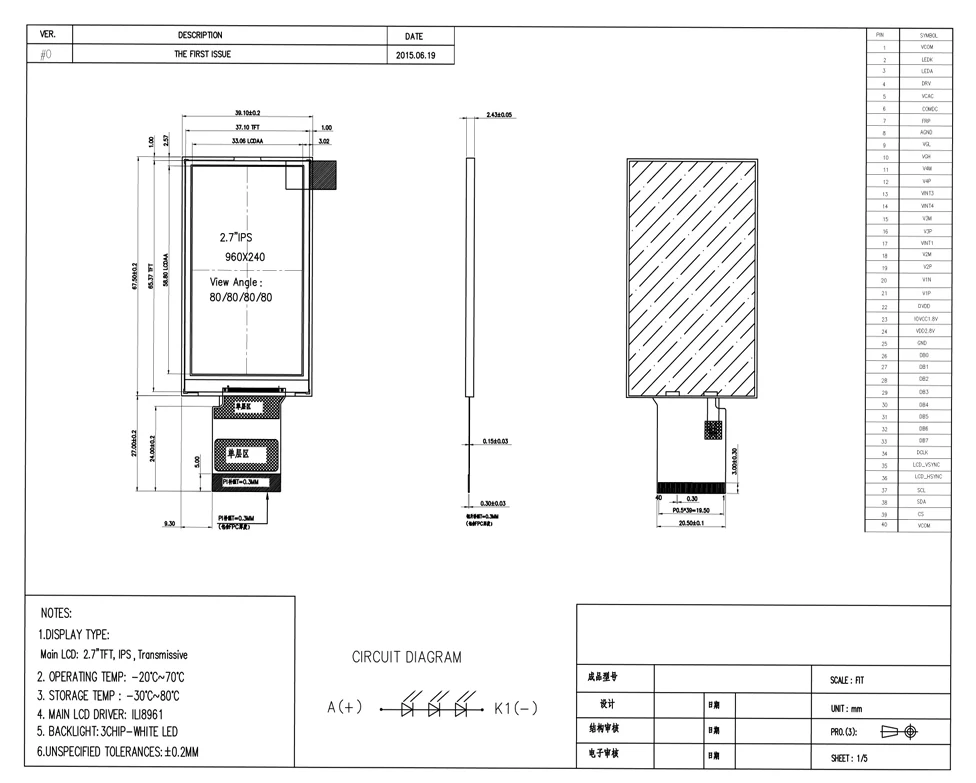

यांत्रिक परिमाण

39.1 (डब्ल्यू) × 67.5 (एच) × 2.4 (टी) मिमी (एफपीसी वगळलेले)

सक्रिय क्षेत्र

33.06 (डब्ल्यू) × 58.80 (एच) मिमी

पिक्सेल पिच

0.18375 (डब्ल्यू) × 0.13775 (एच) मिमी

विद्युत वैशिष्ट्ये

· लॉजिक व्होल्टेज (व्हीडीडी): –.–-– ..6 व्ही (टाइप. 3.3 व्ही)

· इनपुट व्होल्टेज (vih): 0.8 × आयओव्हीसीसी ते आयओव्हीसीसी

· इनपुट व्होल्टेज (व्हीआयएल): -0.3 व्ही ते 0.2 × आयओव्हीसीसी

· सध्याचा वापर: 8 एमए (टाइप.)

बॅकलाइट वैशिष्ट्ये

· व्होल्टेज: 8.7-10.2 व्ही

· चालू: 15-25 एमए

· ऑपरेटिंग टेम्प: -20 डिग्री सेल्सियस ते +70 डिग्री सेल्सियस

· स्टोरेज टेम्प: -30 डिग्री सेल्सियस ते +80 डिग्री सेल्सियस

वेळ वैशिष्ट्ये

· क्लिन वारंवारता: 13.5–30 मेगाहर्ट्झ (टाइप. 27 मेगाहर्ट्झ)

· एचएसडी कालावधी: 1024–1907 क्लिन चक्र

· अनुलंब समक्रमण: 242.5–450.5 एच (एनटीएससी/पीएएल)

मानक उत्पादने

सानुकूलित उत्पादने

ऑर्डर प्रमाण

वितरण वेळ

सानुकूलन प्रकार

वितरण वेळ

1-30 पीसी

ताबडतोब

सामान्य

5-8 आठवडे

31-100 पीसी

1 आठवडा

एफपीसी

4 आठवडे

101-500 पीसी

1-2 आठवडे

सीटीपी

6 आठवडे

501-1000 पीसी

2-5 आठवडे

बी/एल

6 आठवडे

1001-5000 पीसी

4-5 आठवडे

ड्रायव्हर बोर्ड

8 आठवडे

5000+ पीसी

5-7 आठवडे

एलसीडी पॅनेल

16 आठवडे
