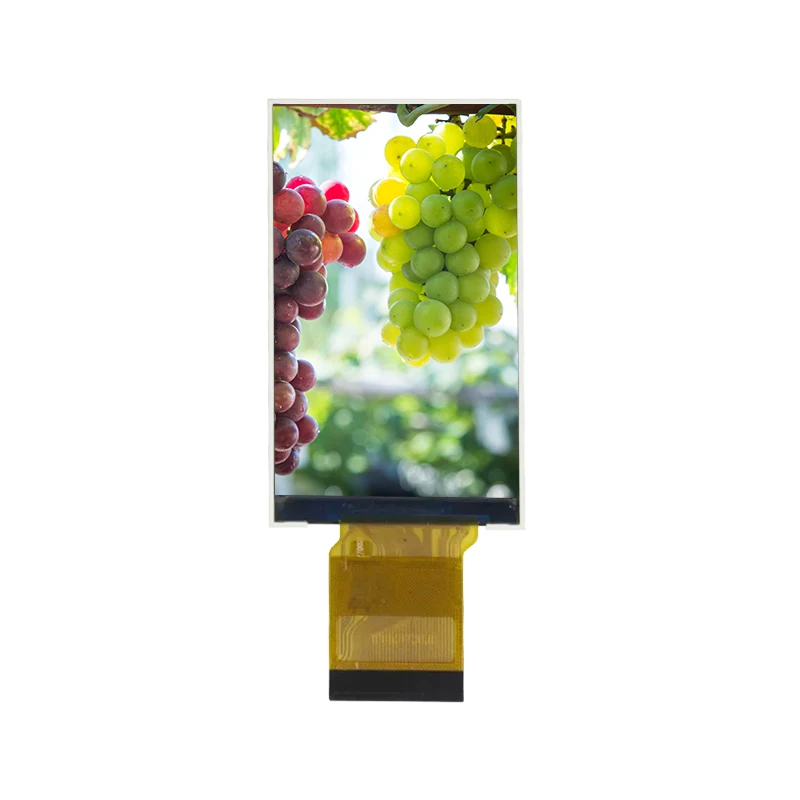

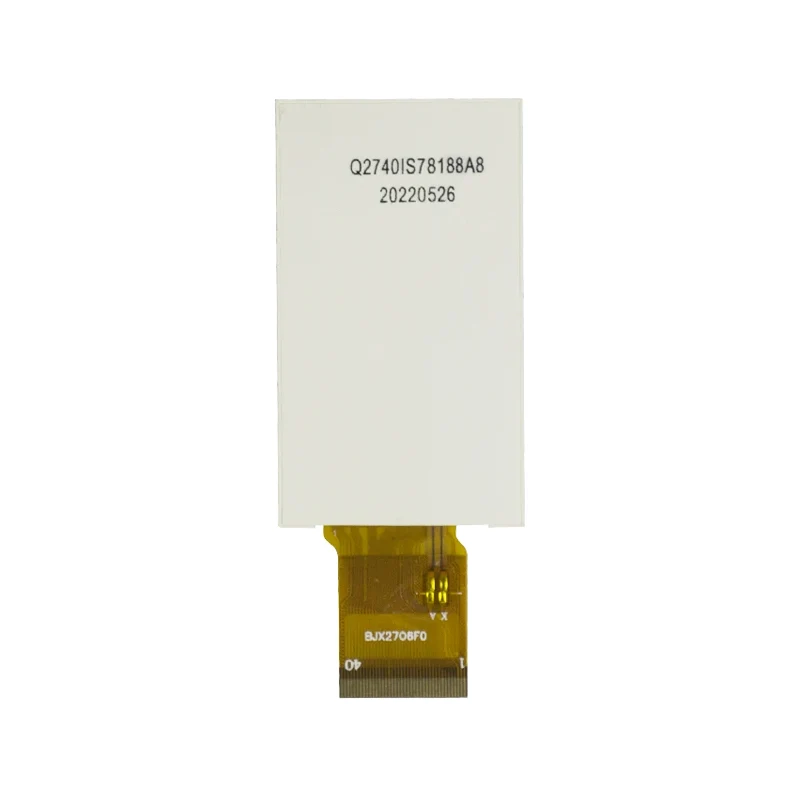

3.92' वाइड टेंप IPS TFT LCD स्क्रीन मॉड्यूल

एक व्यावसायिक चीनी LCD निर्माता आणि सानुकूल पुरवठादार म्हणून, Tianfu ने हे 3.92' वाइड टेम्परेचर IPS TFT LCD स्क्रीन मॉड्यूल सादर केले आहे, उच्च किमतीची प्रभावीता आणि विश्वासार्हता यावर जोर दिला आहे. हे मॉड्यूल ST7796 ड्रायव्हर IC चा वापर करते, 320×320 रिझोल्यूशन वैशिष्ट्यीकृत करते आणि 16.7 दशलक्ष रंगांना समर्थन देते, 3.92-इंच IPS स्क्रीनवर विस्तृत दृश्य कोनांसह स्पष्ट, तपशीलवार आणि स्थिर प्रतिमा प्रदान करते. उत्पादनामध्ये विस्तृत ऑपरेटिंग तापमान क्षमता (-20°C ते +70°C) आहे, ज्यामुळे ते बाहेरील, औद्योगिक आणि ऑटोमोटिव्ह ऍप्लिकेशन्ससारख्या कठोर वातावरणासाठी योग्य बनते. हे MCU/SPI इंटरफेस आणि विस्तृत व्होल्टेज श्रेणी (2.5V–3.6V) ला देखील समर्थन देते, ज्यामुळे ते पोर्टेबल आणि कमी-पॉवर उपकरणांसाठी आदर्श बनते.

ते काय सक्षम आहे?

रिअल-टाइम माहिती व्हिज्युअलायझेशन: स्पष्टपणे ग्राफिक्स, चिन्ह, मजकूर आणि डेटा इंटरफेस प्रदर्शित करते

मानवी-मशीन इंटरफेस (HMI): वापरकर्त्यांसाठी अंतर्ज्ञानी स्पर्श किंवा बटण-आधारित परस्पर संवाद प्रदान करते

लो-पॉवर ऑपरेशन: बॅटरीवर चालणाऱ्या किंवा पोर्टेबल उपकरणांसाठी वाइड व्होल्टेज डिझाइन (2.5V–3.6V) आदर्श

विस्तृत तापमान श्रेणीवर स्थिर कार्यप्रदर्शन: -20°C ते +70°C पर्यंत कठोर वातावरणात विश्वासार्हतेने कार्य करते, बाह्य, औद्योगिक आणि ऑटोमोटिव्ह अनुप्रयोगांसाठी विश्वासार्हता सुनिश्चित करते

तपशील

Tianfu 3.92' वाइड टेम्प IPS TFT LCD स्क्रीन मॉड्यूल तपशील

पोर्टेबल मॉनिटर्स: स्पष्टपणे हृदय गती, रक्त ऑक्सिजन आणि रक्तदाब लहरी प्रदर्शित करा. हँडहेल्ड डायग्नोस्टिक उपकरणे: अल्ट्रासाऊंड इमेजिंग आणि शरीराचे तापमान तपासणी उपकरणांसाठी इंटरफेस

ऑटोमोटिव्ह आणि वाहतूक

ऑटोमोटिव्ह सेंट्रल कंट्रोल ऑक्झिलरी स्क्रीन्स: एअर कंडिशनिंग कंट्रोल आणि टायर प्रेशर मॉनिटरिंगसाठी डिस्प्ले. इलेक्ट्रिक वाहन इन्स्ट्रुमेंट पॅनेल: बॅटरी पातळी, वेग आणि नेव्हिगेशन सूचनांसाठी डिस्प्ले

औद्योगिक ऑटोमेशन आणि HMI

औद्योगिक नियंत्रण पॅनेल: पीएलसी स्थिती निरीक्षण आणि उत्पादन लाइन डेटा व्हिज्युअलायझेशन

स्मार्ट होम कंट्रोल स्क्रीन्स: सुरक्षितता, तापमान नियंत्रण आणि प्रकाशासाठी एकात्मिक इंटरफेस

चाचणी आणि मोजमाप साधने

ऑसिलोस्कोप आणि स्पेक्ट्रम विश्लेषक: रिअल-टाइम वेव्हफॉर्म रेंडरिंग

स्मार्ट इलेक्ट्रिक मीटर आणि ऊर्जा व्यवस्थापन: वीज वापर वक्र आणि अलार्म माहिती प्रदर्शन

ग्राहक इलेक्ट्रॉनिक्स आणि स्मार्ट उपकरणे

स्मार्ट घड्याळे/फिटनेस उपकरणे: गोल UI डिझाइनसाठी अनुकूल

होम अप्लायन्स पॅनेल: कॉफी मशीन आणि ओव्हनसाठी परस्पर इंटरफेस.

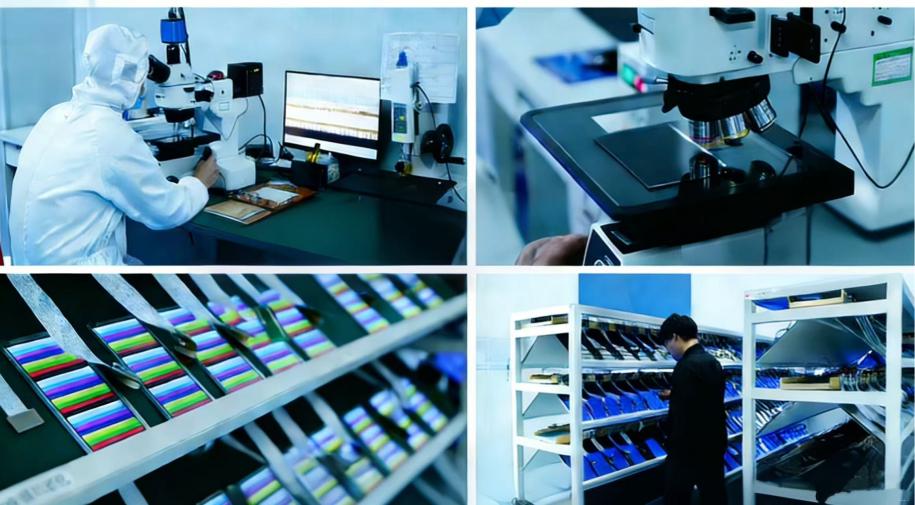

गुणवत्ता नियंत्रण हे आपण जे काही करतो त्याच्या केंद्रस्थानी असते.

विश्वसनीयता चाचणी (उद्योग मानकांशी सुसंगत)

उच्च-तापमान संचयन चाचणी: 80°C वर 240 तास सतत ऑपरेशन, पुनर्प्राप्तीनंतर पूर्ण कार्यक्षमता राखली जाते.

कमी-तापमान साठवण चाचणी: -30 डिग्री सेल्सिअस तापमानात 240 तास सतत एक्सपोजर, लिक्विड क्रिस्टल फ्रीझिंग किंवा फंक्शनल अपयशाशिवाय.

उच्च-तापमान आणि उच्च-आर्द्रता ऑपरेशनल चाचणी: 60 डिग्री सेल्सिअस आणि 90% सापेक्ष आर्द्रतेवर 240 तास सतत ऑपरेशन, कोणतीही गंज किंवा प्रदर्शन विसंगती नसतात.

उत्पादन आणि गुणवत्ता नियंत्रण मानके

पूर्णपणे स्वयंचलित एसएमटी असेंब्ली: सातत्यपूर्ण सोल्डरिंग गुणवत्ता सुनिश्चित करते.

100% पॉवर-ऑन तपासणी: पिक्सेल चाचणी, रंग एकरूपता विश्लेषण आणि बॅकलाइट कार्यप्रदर्शन पडताळणी.

बर्न-इन चाचणी: प्रारंभिक अवस्थेतील दोषपूर्ण उत्पादने दूर करण्यासाठी खोलीच्या तपमानावर 48 तास सतत ऑपरेशन.

आम्ही तुमच्यासाठी एलसीडी कसे सानुकूलित करू शकतो?

सानुकूलित सेवा आणि प्रक्रिया प्रवाह

सानुकूल पर्याय

इंटरफेस समायोजन: SPI/MCU प्राधान्य कॉन्फिगरेशन आणि पिन अनुक्रम अनुकूलन.

बॅकलाइट ट्यूनिंग: ब्राइटनेस, रंग तापमान (2700K–6500K), आणि मंद करण्याची पद्धत (PWM/analog) सानुकूलन.

पृष्ठभाग उपचार: अँटी-ग्लेअर कोटिंग, अँटी-फिंगरप्रिंट कोटिंग आणि ग्लॉसी/मॅट लॅमिनेशन पर्याय.

फॉर्म फॅक्टर मॉडिफिकेशन: कस्टम होल पंचिंगसाठी समर्थनासह, FPC लांबी आणि इंटरफेस स्थिती समायोजन.

टच स्क्रीन इंटिग्रेशन: रेझिस्टिव्ह/कॅपेसिटिव्ह टच स्क्रीन (10-पॉइंट टच पर्यंत समर्थन).

प्रक्रिया प्रवाह

आवश्यकता विश्लेषण: ठराव, इंटरफेस आणि पर्यावरणीय आवश्यकतांची पुष्टी करण्यासाठी तांत्रिक टीम सल्लामसलत.

सोल्यूशन डिझाइन: सर्किट कनेक्शन डायग्राम आणि ड्रायव्हर इनिशिएलायझेशन कोडची तरतूद (Arduino, STM32, Raspberry Pi शी सुसंगत).

नमुना तयार करणे: 5-7 कामकाजाच्या दिवसांत 3-5 चाचणी नमुन्यांची डिलिव्हरी.

पडताळणी आणि डीबगिंग: डिस्प्ले चाचणी, वीज वापर ऑप्टिमायझेशन आणि तापमान वाढ चाचणीसह सहाय्य.

लहान-बॅच चाचणी उत्पादन: 50-500 युनिट्सची प्रारंभिक बॅच, तपासणी अहवालांसह.

मोठ्या प्रमाणात उत्पादन: 15-20 दिवसांच्या आत वितरण, बॅच गुणवत्ता दस्तऐवजीकरण प्रदान केले आहे.
