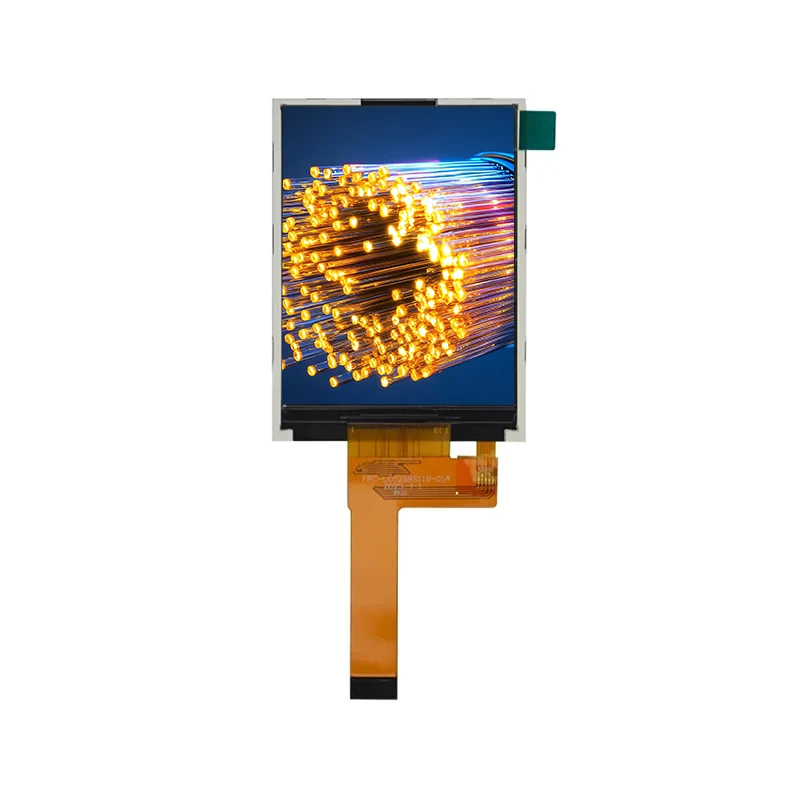

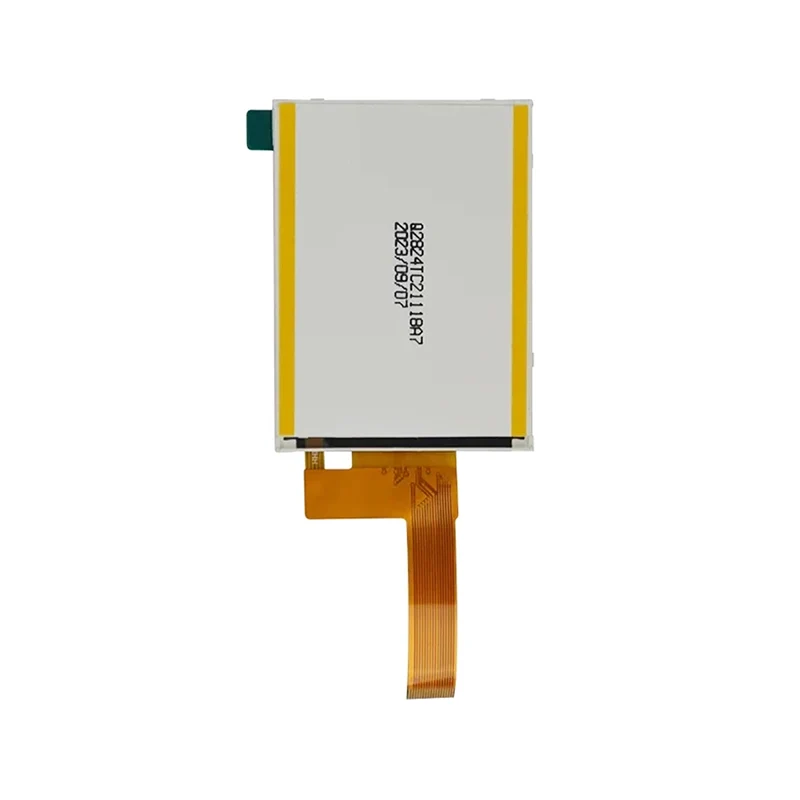

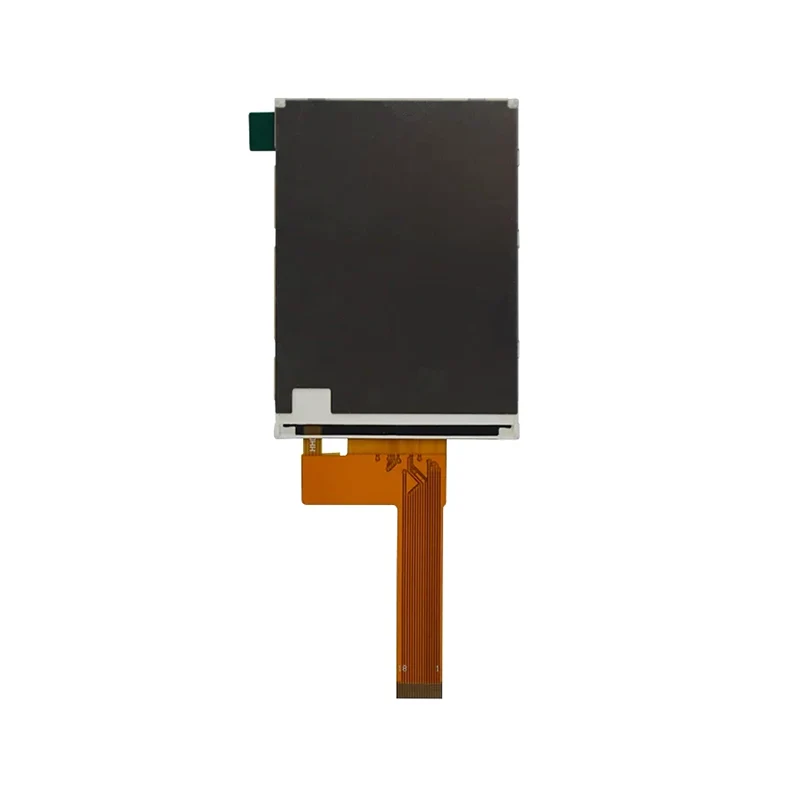

२.8 'सामान्यत: ब्लॅक आयपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल

प्रदर्शन प्रकार

२.8 "टीएफटी-एलसीडी (सामान्यत: काळा, प्रसारित)

ठराव

240 × 320 पिक्सेल (ग्राफिक डॉट-मॅट्रिक्स)

सक्रिय क्षेत्र

43.20 मिमी (डब्ल्यू) × 57.60 मिमी (एच)

ड्रायव्हर आयसी

एसटी 7789 टी 3

विद्युत वैशिष्ट्ये

तर्कशास्त्र व्होल्टेज (व्हीसीसी)

2.5–3.3v (टाइप. 2.8 व्ही)

इनपुट व्होल्टेज (विल/vih)

कमी: जीएनडी - 0.3 × व्हीसीसी / उच्च: 0.7 × व्हीसीसी - व्हीसीसी

बॅकलाइट कॉन्फिगरेशन

समांतर 4 व्हाइट एलईडी (3.2 व्ही @80 एमए)

बॅकलाइट ब्राइटनेस

8.8% प्रसारण (ठराविक)

यांत्रिक आणि पर्यावरणीय

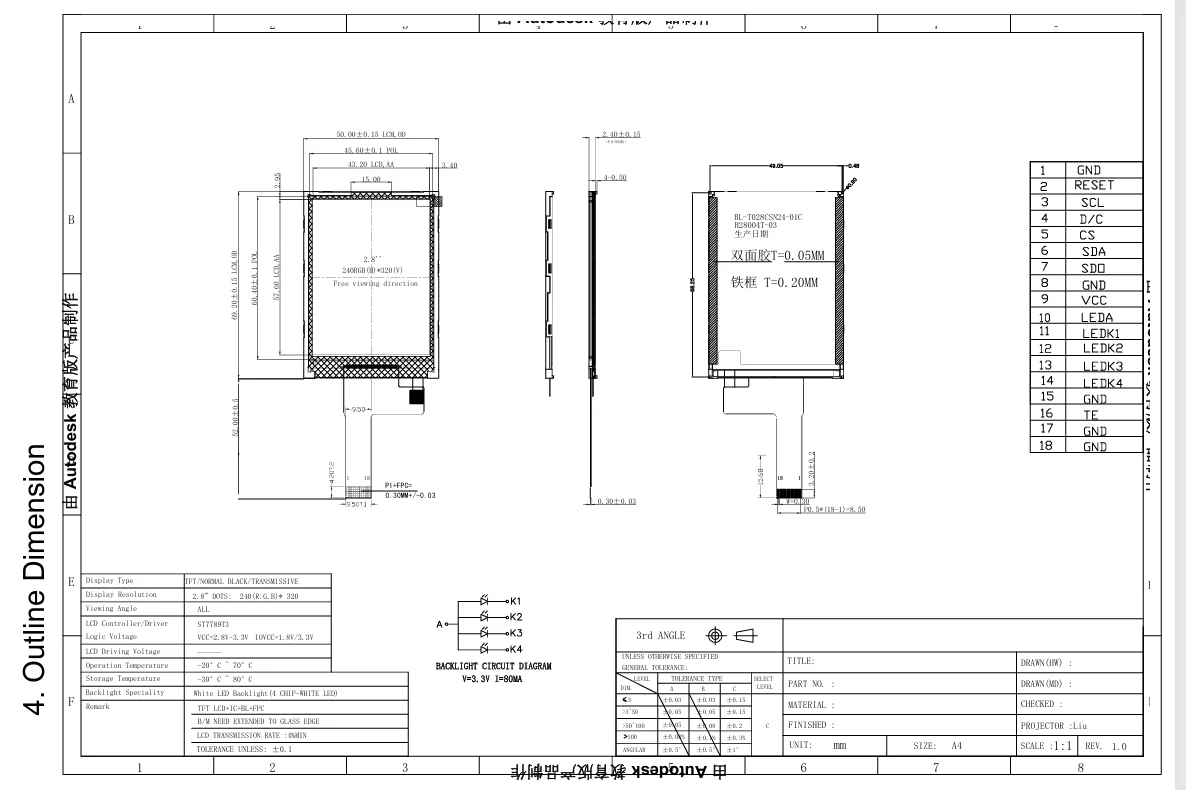

बाह्यरेखा परिमाण

50.0 मिमी (डब्ल्यू) × 69.20 मिमी (एच) × 2.4 मिमी (टी)

ऑपरेटिंग तापमान

-40 डिग्री सेल्सियस ते +85 डिग्री सेल्सियस

साठवण तापमान

-55 डिग्री सेल्सियस ते +110 डिग्री सेल्सियस

ऑप्टिकल कामगिरी

कॉन्ट्रास्ट गुणोत्तर

1200: 1 (ठराविक)

प्रतिसाद वेळ

30ms (ठराविक)

कोन पहात आहे

80 ° (क्षैतिज आणि अनुलंब, सीआर 10)

रंग गामट (सीआयई 1931)

पांढरा: (0.305–0.311x, 0.336–0.342y)
लाल: (0.655–0.661x, 0.335–0.341y)
हिरवा: (0.259–0.265x, 0.597–0.603y)
निळा: (0.131–0.137x, 0.134–0.140y)
