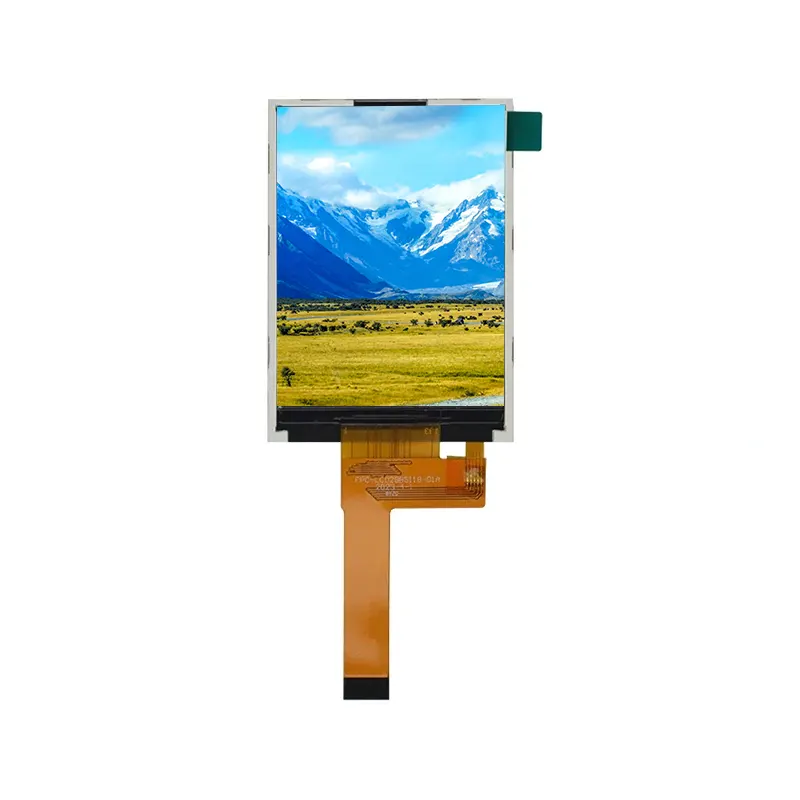

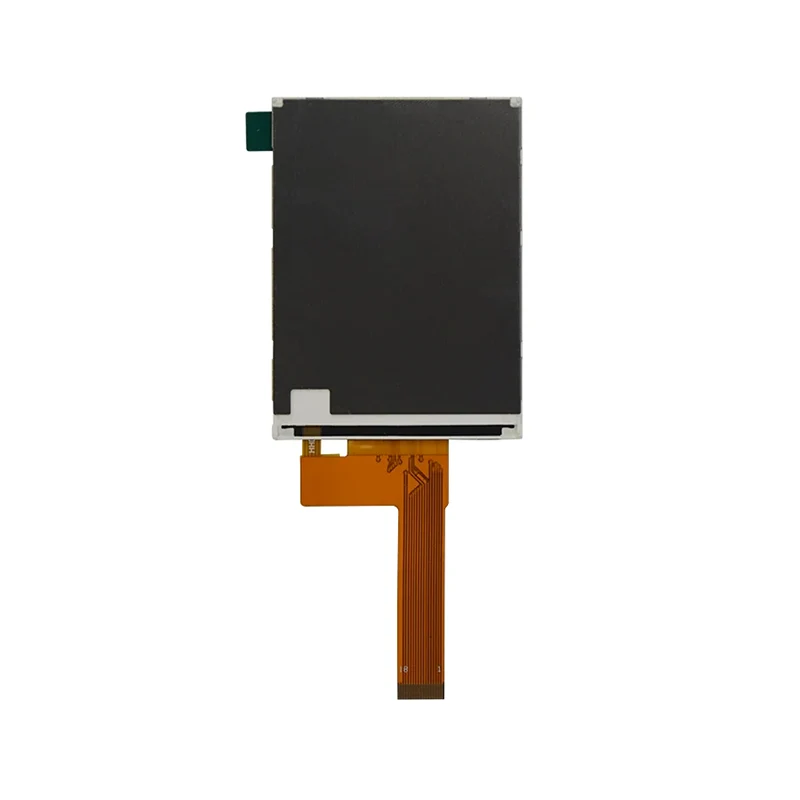

2.7' ग्राफिक मानक TN TFT LCD स्क्रीन मॉड्यूल

चीनमधील स्त्रोत उत्पादन म्हणून, Tianfu तुमच्या गरजांसाठी उच्च दर्जाचे आणि स्वस्त कस्टमाइज्ड LCD मॉड्यूल्स ऑफर करते. 2.7' ग्राफिक स्टँडर्ड TN TFT LCD स्क्रीन मॉड्यूल हे प्रगत डिस्प्ले सोल्यूशन आहे जे विशेषतः मर्यादित जागेसह एम्बेडेड उपकरणांसाठी डिझाइन केलेले आहे परंतु उच्च-गुणवत्तेच्या व्हिज्युअल कामगिरीची मागणी करते. हे ट्रान्समिसिव्ह TFT तंत्रज्ञानाचा अवलंब करते आणि 16 दशलक्ष रंगांपर्यंतच्या समृद्ध रंग प्रदर्शनांना समर्थन देते, ज्यामुळे ते स्पष्ट आणि ज्वलंत प्रतिमा तसेच त्याच्या संक्षिप्त आकारात डायनॅमिक सामग्री सादर करण्यास सक्षम करते.

चौकशी पाठवा

उत्पादन वर्णन

2.7' ग्राफिक स्टँडर्ड TN TFT LCD स्क्रीन मॉड्यूल प्रामुख्याने औद्योगिक आणि स्मार्ट होम LCD मध्ये वापरले जाते. जसे:

1.औद्योगिक हँडहेल्ड टर्मिनल

औद्योगिक हँडहेल्ड: PDA/बारकोड स्कॅनरसाठी सानुकूल एलसीडी

टिकाऊ एलसीडी | औद्योगिक डिटेक्टर आणि डेटा टर्मिनलसाठी योग्य

इन्व्हेंटरी स्कॅनर आणि पोर्टेबल प्रिंटरसाठी प्रगत एलसीडी

उच्च-गुणवत्तेचे डिस्प्ले – औद्योगिक हँडहेल्ड उपकरणांसाठी तयार केलेले

2.स्मार्ट होम

स्मार्ट होम कंट्रोल पॅनेल | सानुकूल प्रगत एलसीडी सोल्यूशन्स

कॉफी मेकर, रोबोट व्हॅक्यूम आणि ओव्हनसाठी टिकाऊ एलसीडी

स्मार्ट होम डिस्प्ले - उच्च-गुणवत्ता आणि सानुकूल-फिट

तपशील

Tianfu सानुकूलित 2.7' ग्राफिक मानक TN TFT LCD स्क्रीन मॉड्यूल तपशील

मॉड्यूल प्रकार	2.7" TFT/16M रंग
ठराव	960×240 पिक्सेल (ग्राफिक डॉट-मॅट्रिक्स)
इंटरफेस	SPI आणि RGB
डिस्प्ले मोड	ट्रान्समिसिव्ह TFT
बॅकलाइट	पांढरा एलईडी (समांतर)
यांत्रिक परिमाण	39.1(W) × 67.5(H) × 2.4(T) मिमी (FPC वगळलेले)
सक्रिय क्षेत्र	33.06(W) × 58.80(H) मिमी
पिक्सेल पिच	0.18375(W) × 0.13775(H) मिमी
इलेक्ट्रिकल तपशील	लॉजिक व्होल्टेज (VDD): 3.0–3.6V (प्रकार 3.3V) · इनपुट व्होल्टेज (VIH): 0.8×IOVCC ते IOVCC · इनपुट व्होल्टेज (VIL): -0.3V ते 0.2×IOVCC · वर्तमान वापर: 8mA (प्रकार)
बॅकलाइट तपशील	· व्होल्टेज: 8.7–10.2V · वर्तमान: 15–25mA · ऑपरेटिंग तापमान: -20°C ते +70°C · स्टोरेज तापमान: -30°C ते +80°C
वेळेची वैशिष्ट्ये	· CLKIN वारंवारता: 13.5–30MHz (प्रकार 27MHz) · HSD कालावधी: 1024-1907 CLKIN सायकल · अनुलंब सिंक: 242.5–450.5H (NTSC/PAL)

Tianfu कडून वास्तविक-जागतिक अनुप्रयोग अनुभव: मोबाइल डेटा टर्मिनल निर्मात्याकडून दृष्टीकोन

“नवीन पिढीचे औद्योगिक PDA विकसित करताना, हे 2.7' ग्राफिक स्टँडर्ड TN TFT LCD स्क्रीन मॉड्यूल आमची अंतिम निवड बनले. त्याची उच्च-चमकदार बॅकलाइट (आम्ही 500 cd/m² आवृत्ती सानुकूलित केली) आणि अँटी-ग्लेअर ट्रीटमेंटने मजबूत बाह्य प्रकाशात कठीण स्क्रीन सामग्री ओळखण्याच्या वेदना बिंदूचे पूर्णपणे निराकरण केले.”

"960×240 वाइडस्क्रीन गुणोत्तर मोबाइल डेटा टर्मिनल्सच्या परस्परसंवाद तर्कशास्त्राशी अत्यंत सुसंगत आहे: बारकोड आणि वेबिल क्रमांक पूर्णपणे प्रदर्शित करण्यासाठी क्षैतिज जागा पुरेशी आहे, तर अनुलंब मांडणी 'माहिती डिस्प्ले एरिया + तळाशी निश्चित बटणे', एनॲक्टिव्ह कॉम्पॅक्टिंग स्पेस अंतर्गत 'माहिती प्रदर्शन क्षेत्र + तळाशी निश्चित बटणे' च्या क्लासिक UI डिझाइनमध्ये पूर्णपणे फिट आहे."

"SPI इंटरफेसचे कमी-पॉवर वापरण्याचे वैशिष्ट्य थेट टर्मिनल बॅटरीचे आयुष्य सुधारते. मॉड्यूलसाठी केवळ 8mA च्या लॉजिक पॉवर वापरासह, आमच्या स्वयं-विकसित बॅकलाइट ग्रेडिंग नियंत्रण धोरणासह, डिव्हाइसचे एकूण बॅटरी आयुष्य स्कॅरिओ ऑपरेशनमध्ये अंदाजे 18% ने वाढले आहे."

"विस्तृत-तापमान स्थिरता (-20°C ते +70°C) आणि मॉड्यूलची यांत्रिक विश्वासार्हता आमच्या कठोर चाचण्या उत्तीर्ण झाल्या आहेत, ज्यात उच्च-कमी तापमान सायकलिंग आणि 1.2-मीटर ड्रॉप चाचण्यांचा समावेश आहे, औद्योगिक वातावरणातील टिकाऊपणाच्या आवश्यकता पूर्णतः पूर्ण करणे."

लक्ष्यित ऑप्टिमायझेशन आणि समर्थन

आम्ही अशा अनुप्रयोगांसाठी वर्धित उपाय प्रदान करतो:

विशेष वैशिष्ट्ये: वर्धित बॅकलाईट ड्रायव्हर (पीडब्लूएम डिमिंग/क्विक वेक-अपला सपोर्ट करणारा), ग्लोव्ह टच, अँटी-हस्तक्षेप डिझाइन आणि ऊर्जा-बचत मोड किट.

इंडस्ट्री कस्टमायझेशन: एक्स्प्रेस लॉजिस्टिक्स, कोल्ड चेन वेअरहाउसिंग आणि आउटडोअर इन्स्पेक्शन्स सारख्या परिस्थितींसाठी ऑप्टिमाइझ केलेल्या सानुकूलित आवृत्त्या उपलब्ध आहेत.

जलद समर्थन: मुख्य प्रवाहातील स्कॅनिंग इंजिन, उत्पादन लाइन चाचणी साधने आणि दीर्घकालीन पुरवठा हमीसह सुसंगत संदर्भ डिझाइन प्रदान करा.

ग्राहक अभिप्राय

"गेल्या 18 महिन्यांत, आम्ही आमच्या तीन टर्मिनल उत्पादनांमध्ये या मॉड्यूलच्या 35,000 पेक्षा जास्त युनिट्स एकत्रितपणे वापरल्या आहेत. आम्हाला सर्वात जास्त समाधान देणारी गोष्ट म्हणजे उत्कृष्ट बॅच सातत्य आणि अत्यंत जलद तांत्रिक समर्थन प्रतिसाद, जे आमच्या मोठ्या प्रमाणावर उत्पादन आणि विक्रीनंतरच्या देखभालीसाठी ठोस हमी देतात. Tianfu हा विश्वासार्ह आणि सानुकूल कारखाना आहे.

Tianfu 2.7' TFT LCD स्क्रीन मॉड्यूल ऍप्लिकेशन

Tianfu अग्रगण्य वेळ

मानक उत्पादने		सानुकूलित उत्पादने
ऑर्डरची मात्रा	वितरण वेळ	सानुकूलित प्रकार	वितरण वेळ
1-30 पीसीएस	लगेच	सामान्य	5-8 आठवडे
31-100 पीसीएस	1 आठवडा	FPC	4 आठवडे
101-500 पीसीएस	1-2 आठवडे	CTP	6 आठवडे
501-1000 पीसीएस	2-5 आठवडे	B/L	6 आठवडे
1001-5000 पीसीएस	4-5 आठवडे	चालक मंडळ	8 आठवडे
5000+ पीसीएस	5-7 आठवडे	एलसीडी पॅनेल	16 आठवडे

वारंवार विचारले जाणारे प्रश्न

Q1: SPI आणि RGB इंटरफेसमध्ये कसे निवडायचे?

उ: दोन इंटरफेस भिन्न अनुप्रयोग आवश्यकता पूर्ण करतात:

SPI इंटरफेसमध्ये पिनची एक छोटी संख्या (सामान्यत: 3-4 डेटा लाइन) वैशिष्ट्यीकृत आहे, जेथे MCU पिन संसाधने मर्यादित आहेत आणि रीफ्रेश दर आवश्यकता कमी आहेत अशा परिस्थितींसाठी आदर्श आहे, जसे की स्थिर प्रतिमा प्रदर्शित करणे किंवा डेटा हळूहळू अद्यतनित करणे.

RGB इंटरफेस उच्च रिफ्रेश दरासह समांतर डेटा ट्रान्समिशन सक्षम करते, डायनॅमिक सामग्री, व्हिडिओ किंवा वेगाने बदलणारे ग्राफिक्स प्रदर्शित करण्यासाठी योग्य आहे, परंतु त्यासाठी अधिक पिन संसाधनांची आवश्यकता आहे.

Q2: बॅकलाइटला 8.7-10.2V च्या तुलनेने उच्च व्होल्टेजची आवश्यकता का आहे?

A: हे मॉड्यूल समांतर कनेक्ट केलेल्या एकाधिक LEDs सह बॅकलाइट डिझाइन स्वीकारते. तुलनेने उच्च व्होल्टेज आवश्यकतेचा अर्थ सामान्यतः बॅकलाइटमध्ये मालिकेत जोडलेले अनेक LEDs असतात, जे एकसमान आणि पुरेशी चमक देऊ शकतात. वास्तविक वापरामध्ये, एक समर्पित बॅकलाइट ड्रायव्हर सर्किट आवश्यक आहे; ते थेट 3.3V लॉजिक पॉवर सप्लायशी कनेक्ट केले जाऊ शकत नाही.

Q3: मॉड्यूलची ऑपरेटिंग तापमान श्रेणी औद्योगिक अनुप्रयोग आवश्यकता पूर्ण करते का?

उ: होय. -20°C ते +70°C ची ऑपरेटिंग तापमान श्रेणी बहुतेक औद्योगिक वातावरणाच्या गरजा पूर्ण करते. अधिक तीव्र वातावरणासाठी (जसे की बाहेरील तीव्र थंडी किंवा उच्च-तापमान कार्यशाळा), आम्ही -40°C ते +85°C या विशेष आवश्यकता पूर्ण करणारी रुंद-तापमान आवृत्ती (सानुकूलित करणे आवश्यक) प्रदान करू शकतो.
