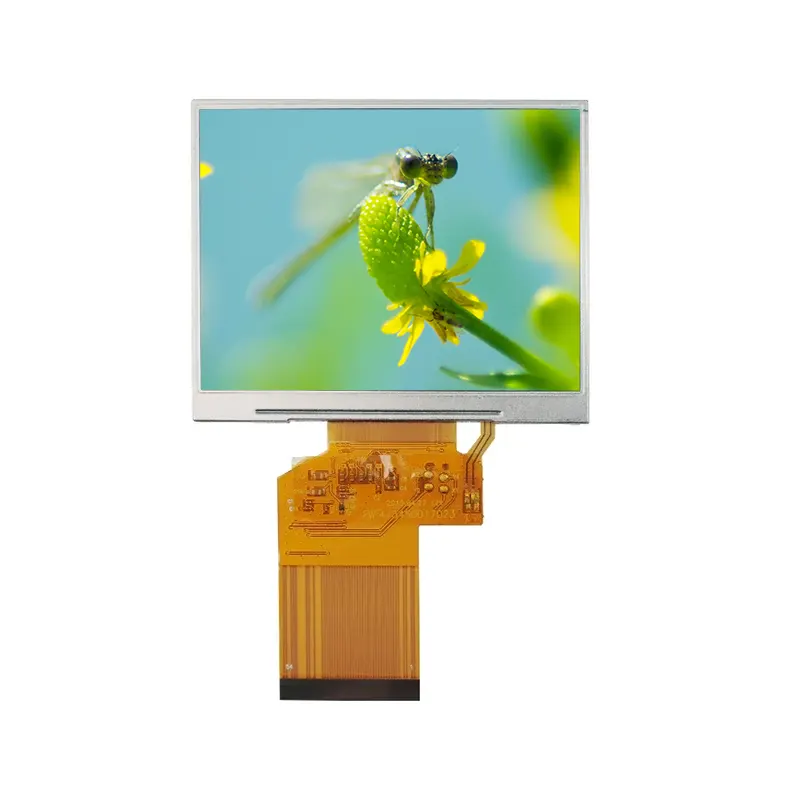

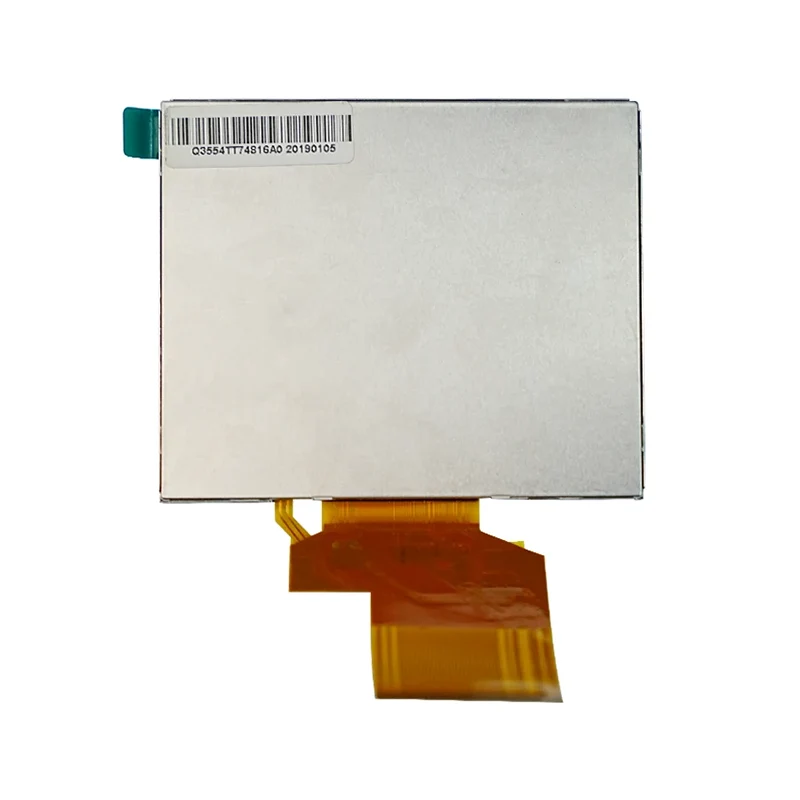

3.5' औद्योगिक मानक TN TFT LCD स्क्रीन मॉड्यूल

Tianfu, उच्च-गुणवत्तेचे, किफायतशीर आणि सानुकूल करण्यायोग्य डिस्प्लेमध्ये विशेष असलेले एक चीनी LCD निर्माता, 3.5' औद्योगिक मानक TN TFT LCD स्क्रीन मॉड्यूल ऑफर करते. कठोर वातावरणासाठी इंजिनिअर केलेले, या मॉड्यूलमध्ये 320×RGB×240 रिझोल्यूशन, 16.7M रंग आणि HX8238D ड्रायव्हर IC, औद्योगिक प्रणालींमध्ये अखंड एकीकरणासाठी अष्टपैलू इंटरफेस (24-बिट RGB, सिरीयल RGB, CCIR601/656) चे समर्थन आहे. मुख्य वैशिष्ट्यांमध्ये औद्योगिक-श्रेणी तापमान अनुकूलता (-20°C ~ +70°C ऑपरेटिंग, -30°C ~ +80°C स्टोरेज), 6-LED बॅकलाइट, 350:1 कॉन्ट्रास्ट रेशो आणि कॉम्पॅक्ट आयाम (76.90×63.9×3.26 मिमी) यांचा समावेश आहे.

तपशील

Tianfu 3.5’ TFT LCD स्क्रीन मॉड्यूल तपशील

मानवी-मशीन इंटरफेस (HMI), स्टेटस डिस्प्ले मीटर्स, पोर्टेबल डिव्हाइस स्क्रीन किंवा मल्टीमीडिया प्लेबॅक टर्मिनल्समध्ये वापरले जात असले तरीही, 3.5' इंडस्ट्रियल स्टँडर्ड TN TFT LCD स्क्रीन मॉड्यूल स्पष्ट, स्थिर आणि विश्वासार्ह डिस्प्ले सोल्यूशन्स प्रदान करते.

1. औद्योगिक नियंत्रण आणि ऑटोमेशन

पीएलसी नियंत्रण पॅनेल आणि मानवी-मशीन इंटरफेस (एचएमआय)

· हातातील चाचणी उपकरणे (मल्टीमीटर, ऑसिलोस्कोप)

· औद्योगिक रोबोट/ऑटोमेशन ऑपरेशन पॅनेल

· रिमोट कंट्रोल युनिट्स (क्रेन्स, बांधकाम यंत्रे)

· पोर्टेबल डेटा अधिग्रहण आणि तपासणी टर्मिनल

2.  स्मार्ट होम आणि इंटरनेट ऑफ थिंग्ज (IoT)

· स्मार्ट होम कंट्रोल पॅनेल/मध्य नियंत्रण स्क्रीन

· स्मार्ट वॉल स्विचेस

· होम अप्लायन्स कंट्रोल पॅनेल (एअर कंडिशनर, वॉशिंग मशिन्स, स्मार्ट रेफ्रिजरेटर डोअर्स/आइसमेकर्स, डिशवॉशर, ओव्हन, स्टीम ओव्हन, फ्रंट-लोड वॉशिंग/ड्राईंग कॉम्बोज, स्मार्ट एअर कंडिशनर/फ्रेश एअर सिस्टम कंट्रोल्स, स्मार्ट वॉटर हीटर्स)

3. ग्राहक इलेक्ट्रॉनिक्स आणि व्यावसायिक उपकरणे

· पोर्टेबल गेम कन्सोल, डिजिटल फोटो फ्रेम्स, पोर्टेबल डीव्हीडी प्लेयर्स, ब्लूटूथ स्पीकर/रेडिओ डिस्प्ले स्क्रीन्स, पीओएस टर्मिनल्स, ऑर्डरिंग टर्मिनल्स, टाइम अटेंडन्स मशीन्स, इलेक्ट्रॉनिक डिक्शनरी, अर्ली एज्युकेशन मशीन्स/लर्निंग डिव्हाइसेस, इलेक्ट्रॉनिक कीबोर्ड, कमर्शियल टर्मिनल हँडहेल्डर्स, बारकोड टर्मिनस

200 पेक्षा जास्त क्लायंट आम्हाला निवडणे का सुरू ठेवतात?

मुख्य फायदे

• उच्च सुसंगततेसाठी मल्टी-इंटरफेस डिझाइन

समांतर RGB, सिरीयल RGB आणि CCIR656/601 ला एकाच वेळी समर्थन देते, विविध मुख्य नियंत्रण योजनांमध्ये लवचिक अनुकूलन सक्षम करते आणि ग्राहकांचे हार्डवेअर समायोजन खर्च कमी करते.

• औद्योगिक दर्जाची पर्यावरणीय अनुकूलता

-10°C ~ +60°C च्या ऑपरेटिंग तापमान श्रेणीचा अभिमान बाळगतो आणि उच्च-कमी तापमान साठवण, तापमान सायकलिंग, कंपन आणि ESD यासह अनेक विश्वासार्हता चाचण्या उत्तीर्ण केल्या आहेत, ज्यामुळे ते कठोर वातावरणासाठी योग्य आहे.

• ऑप्टिमाइझ्ड ऑप्टिकल आणि टच अनुभव

हस्तक्षेप किनारी दूर करण्यासाठी आणि गुळगुळीत स्पर्श ऑपरेशन सुनिश्चित करण्यासाठी न्यूटन-रिंग प्रतिरोधक मॅट फिल्म स्वीकारते; स्क्रॅच प्रतिरोधासाठी पृष्ठभागाची कडकपणा ≥ 3H आहे, उच्च-फ्रिक्वेंसी ऑपरेशन परिस्थितीसाठी आदर्श.

• अचूक यांत्रिक संरचना आणि सुलभ असेंब्ली डिझाइन

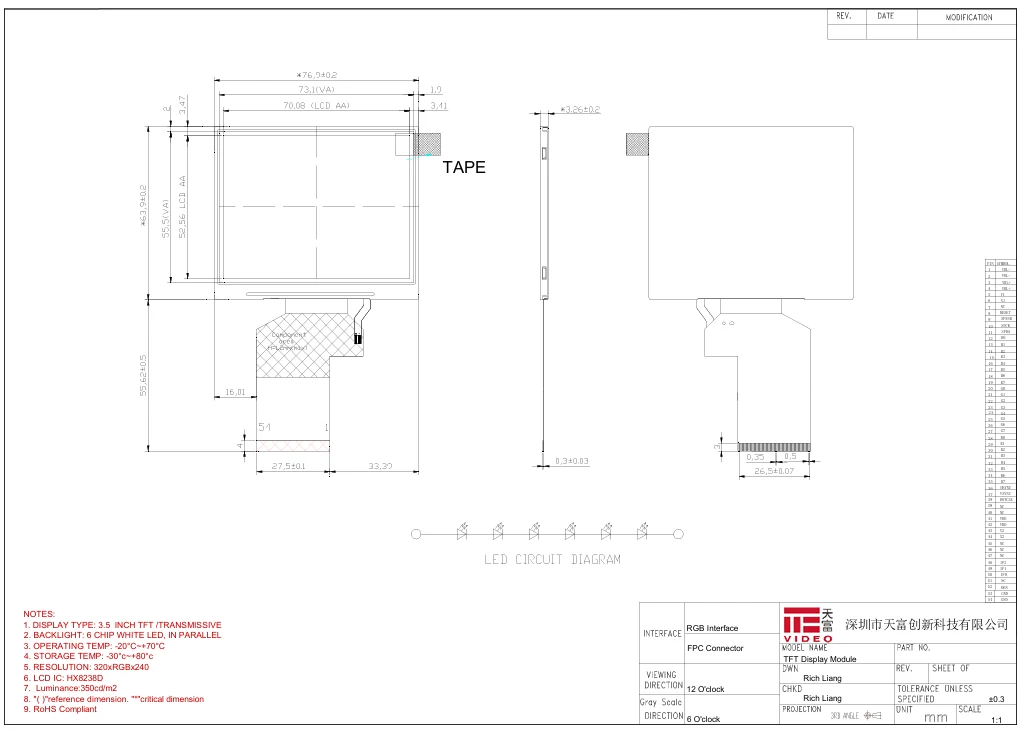

AA, OD, VA, आणि रबर फ्रेमसह मुख्य आयामांचे अनेक संच प्रदान करते, ग्राहकांच्या स्ट्रक्चरल होल उघडणे आणि लॅमिनेशन डिझाइन करणे आणि असेंबली अडचण कमी करणे.

• वाइड व्होल्टेज पुरवठा आणि कमी वीज वापर

2.6V–3.6V ची विस्तृत व्होल्टेज इनपुट श्रेणी वैशिष्ट्यीकृत करते, वीज पुरवठ्यातील चढउतारांना कमी संवेदनशीलतेसह, बॅटरी-चालित किंवा औद्योगिक वीज पुरवठा वातावरणासाठी योग्य.

16 वर्षांच्या विशेष अनुभवासह तुमचा विश्वासू LCD भागीदार---Tianfu

जेव्हा तुम्ही एकाहून अधिक पुरवठादारांची तुलना करता, पॅरामीटर्स आणि किमतींच्या पलीकडे, तेव्हा आम्ही लिक्विड क्रिस्टल डिस्प्ले उद्योगात 16 वर्षांपेक्षा जास्त समर्पित अनुभव असलेले एक लहान आणि मध्यम-आकाराचे निर्माता म्हणून आमचे अनन्य मूल्य सांगू इच्छितो. आमची निवड करणे म्हणजे तुम्हाला डिस्प्ले मॉड्यूलपेक्षा बरेच काही मिळते – तुम्हाला एक स्थिर, विश्वासार्ह आणि अत्यंत प्रतिसाद देणारा दीर्घकालीन भागीदार मिळेल.

✅ आम्हाला आमची उत्पादने माहीत आहेत आणि अधिक महत्त्वाचे म्हणजे आम्ही तुमच्या गरजा समजतो

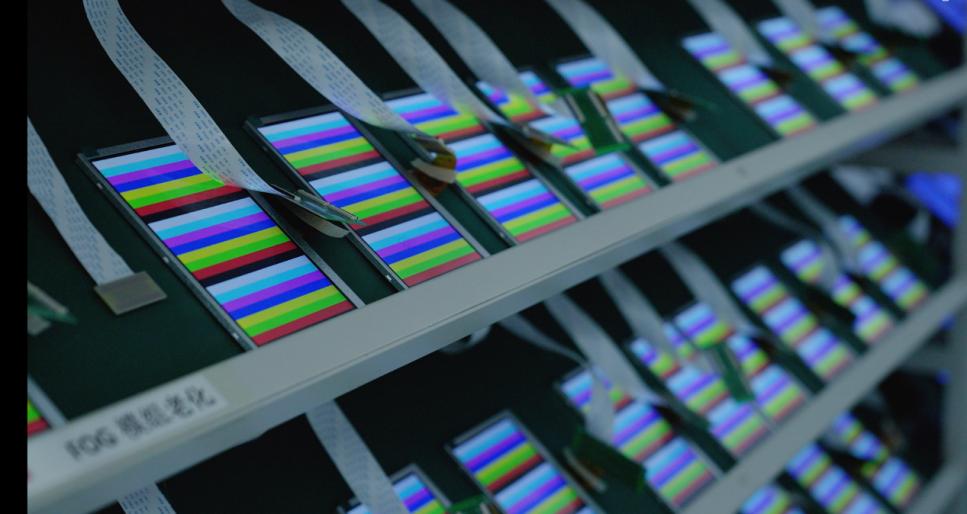

· सिद्ध उत्पादन प्रक्रिया: 16 वर्षांच्या संचित अनुभवाने आम्हाला HX8238D सारख्या क्लासिक ड्रायव्हर IC च्या अनुप्रयोगावर सखोल प्रभुत्व मिळवून दिले आहे. COG बाँडिंग आणि ITO फिल्म लॅमिनेशनपासून ते वृद्धत्वाच्या चाचण्या आणि 100% तपासणीपर्यंत, आम्ही परिपक्व आणि स्थिर उत्पादन कार्यप्रवाह स्थापित केले आहेत, तुम्हाला प्राप्त होणारे प्रत्येक मॉड्यूल सातत्यपूर्ण कामगिरी, विश्वासार्हता आणि टिकाऊपणा प्रदान करते याची खात्री करून.

· पेन पॉइंट-लक्ष्यित डिझाइन: मॉड्यूलची मल्टी-इंटरफेस सुसंगतता (RGB/CCIR) आणि औद्योगिक-श्रेणी वाइड-तापमान सहिष्णुता हे विस्तृत ग्राहकांच्या अभिप्रायावर आधारित डिझाइन ऑप्टिमायझेशनचे परिणाम आहेत. आम्ही समजतो की लहान आणि मध्यम-बॅचच्या ग्राहकांना अनेक प्रकल्पांच्या विविध आवश्यकता पूर्ण करण्यासाठी "अष्टपैलू" आणि मजबूत प्रदर्शनाची आवश्यकता आहे.

✅ आमचा मध्यम स्केल म्हणजे जास्त फोकस आणि लवचिकता

· जलद प्रतिसाद आणि संप्रेषण: मोठ्या उद्योगांसाठी वैशिष्ट्यपूर्ण कोणतीही अवजड प्रक्रिया नाही. तुमची तांत्रिक चौकशी, तपशील पुष्टीकरणे किंवा बदल विनंत्या अनुभवी अभियंते किंवा प्रकल्प व्यवस्थापकांद्वारे थेट हाताळल्या जातील, प्रतिसाद वेळा दिवसांपेक्षा तासांमध्ये मोजल्या जातील.

· लवचिक कस्टमायझेशन सपोर्ट: तुम्हाला FPC लांबी, इंटरफेस पिनआउट, बॅकलाइट ब्राइटनेस, किंवा विशिष्ट फर्मवेअर इनिशिएलायझेशन कोडचे स्मॉल-बॅच अनुकूलन आवश्यक असले तरीही, आमच्याकडे जलद अभियांत्रिकी प्रतिसादांची क्षमता आहे. तुमच्या 500 युनिट्सच्या ऑर्डरला महत्त्वाच्या खात्यांप्रमाणेच प्राधान्य दिले जाते.

· फोकस-चालित मूल्य: आम्ही या मुख्य व्यवसायावर केंद्रीत असलेल्या सर्व प्रक्रिया सुधारणा आणि गुणवत्ता नियंत्रण उपायांसह लहान-ते-मध्यम आकाराच्या TFT आणि टच स्क्रीनच्या निर्मितीमध्ये माहिर आहोत. तुम्हाला जे मिळते ते कौशल्याच्या केंद्रित क्षेत्राला समर्पित संघाचे आउटपुट आहे.

✅ आम्ही आमच्या प्रतिष्ठेला महत्त्व देतो, नियंत्रित गुणवत्ता आणि स्थिर पुरवठा सुनिश्चित करतो

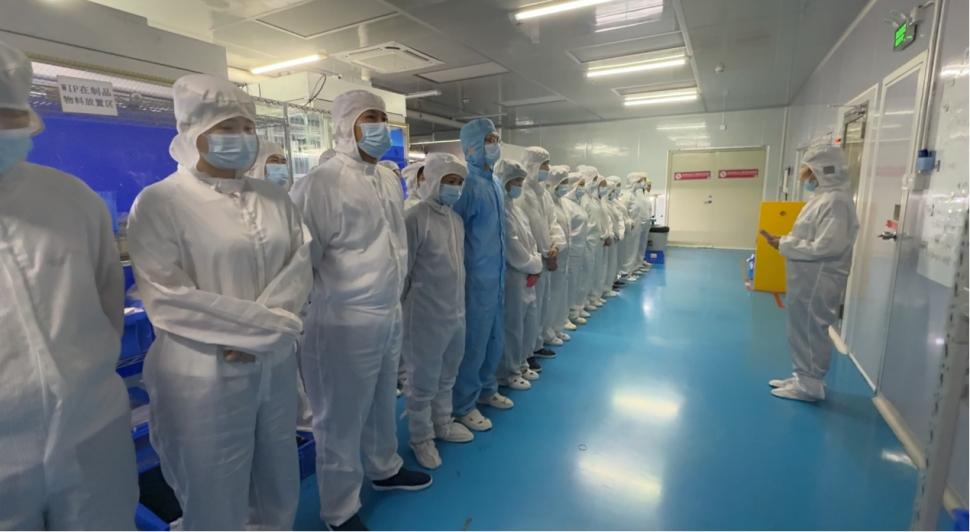

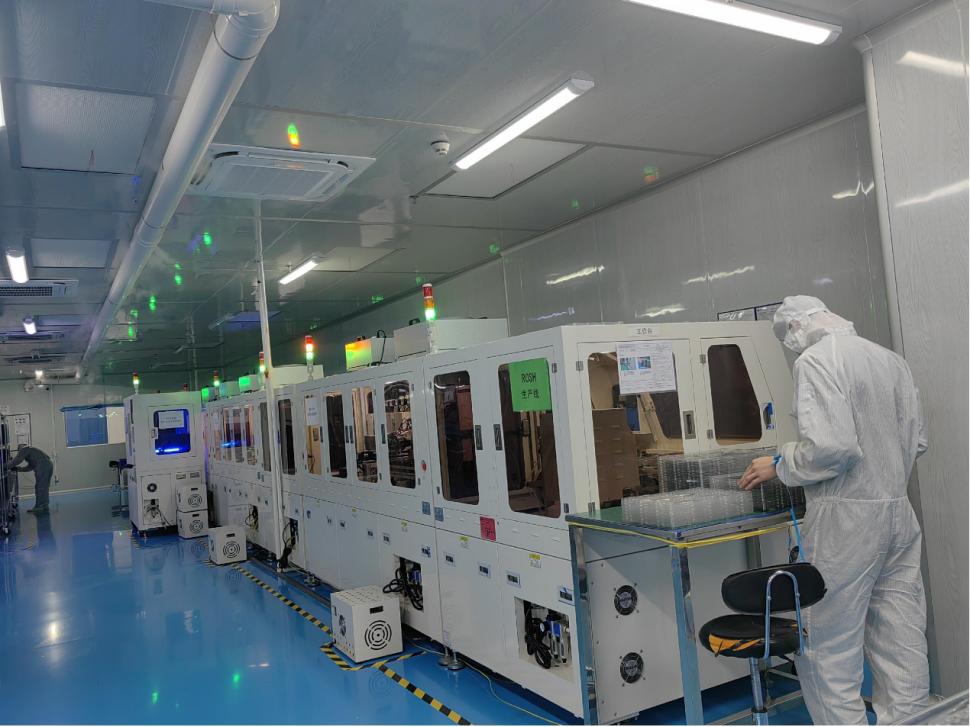

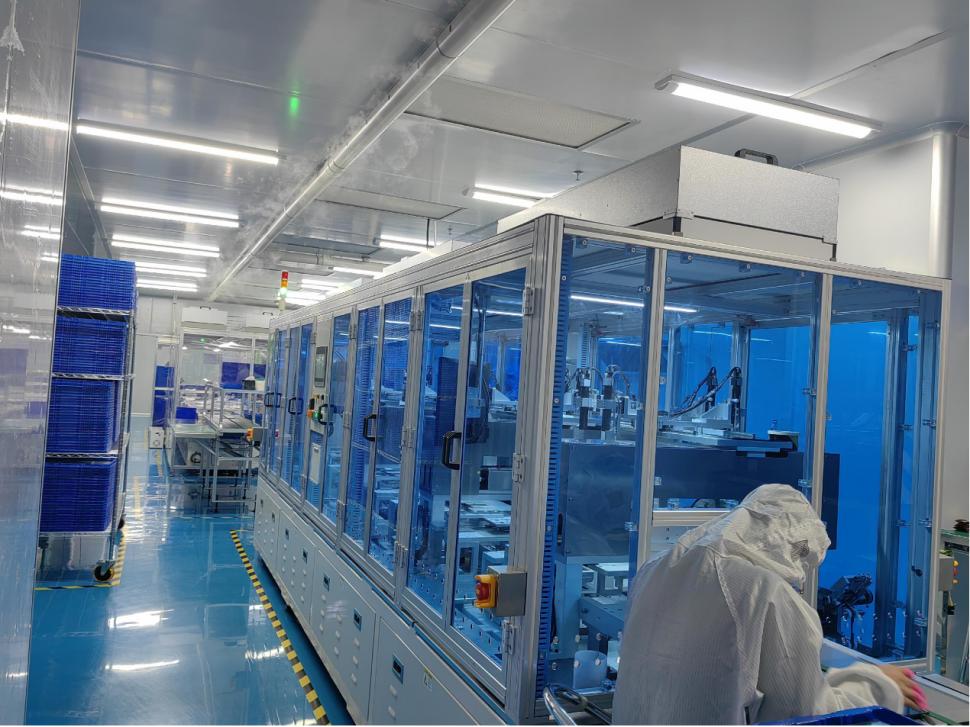

· फुल-सायकल इन-हाऊस मॅनेजमेंट: मटेरियल प्रोक्योरमेंट आणि एसएमटी प्लेसमेंटपासून मॉड्यूल असेंब्ली आणि टेस्टिंगपर्यंत, सर्व गंभीर प्रक्रिया आमच्या स्वतःच्या सुविधांमध्ये पूर्ण केल्या जातात. हे आउटसोर्सिंगमुळे गुणवत्तेतील चढ-उतारांचे धोके दूर करून पूर्ण गुणवत्तेची शोधक्षमता आणि नियंत्रण सुनिश्चित करते.

· दीर्घकालीन पुरवठा वचनबद्धता: आम्ही तुमच्या प्रकल्पांसाठी उत्पादन जीवनचक्राचे महत्त्व पूर्णपणे ओळखतो. HX8238D सारख्या क्लासिक घटकांसाठी, आम्ही एक सुरक्षित इन्व्हेंटरी सिस्टीम स्थापित केली आहे आणि तुमच्या दीर्घकालीन उत्पादन गरजांना शून्य चिंतेसह समर्थन देत, सतत पुरवठा हमी देऊ शकतो.

· पारदर्शक सहकार्य: तपशीलवार डेटाशीट, चाचणी अहवाल आणि प्रक्रिया परिचय प्रदान करण्यात आम्हाला आनंद होतो. आमचा विश्वास आहे की जेव्हा ग्राहक माहितीपूर्ण खरेदीचे निर्णय घेतात तेव्हाच दीर्घकालीन भागीदारी तयार केली जाऊ शकते.

✅ सर्वसमावेशक प्री-सेल्स आणि सेल्स नंतर सपोर्ट

· वापरण्यास तयार डेव्हलपमेंट सपोर्ट: प्रत्येक मॉड्यूल स्पष्ट इंटरफेस व्याख्या, प्रमाणित ड्रायव्हर कोड (सामान्य MCU प्लॅटफॉर्मसह सुसंगत), आणि योजनाबद्ध संदर्भांसह येतो, ज्यामुळे तुमच्या अभियंत्यांचा डीबगिंग वेळ लक्षणीयरीत्या कमी होतो.

· उत्पादन अंमलबजावणी सहाय्य: जर तुम्ही आमचे मॉड्यूल प्रथमच वापरत असाल, तर आम्ही सोल्डरिंग, असेंबली खबरदारी आणि साध्या कार्यात्मक चाचणीसाठी मार्गदर्शक तत्त्वे देऊ शकतो, ज्यामुळे तुम्हाला सुरळीत मोठ्या प्रमाणात उत्पादन मिळण्यास मदत होईल.

· विश्वसनीय गुणवत्ता हमी: सर्व मॉड्युल्स शिपमेंटपूर्वी 100% इलेक्ट्रिकल चाचणी आणि सॅम्पलिंग विश्वासार्हतेची तपासणी करतात आणि त्यांना 12-महिन्याच्या गुणवत्तेची वॉरंटी दिली जाते.

सारांशात, आम्हाला निवडणे म्हणजे ऑफर करणारा विश्वासार्ह भागीदार निवडणे:

16 वर्षांच्या उद्योग अनुभवाने परिष्कृत उत्पादने + लहान-आणि-मध्यम एंटरप्राइझ म्हणून आपल्या सानुकूलित गरजांसाठी चपळ प्रतिसाद + आमच्या स्वतःच्या ब्रँडचे रक्षण केल्यासारखे कठोर गुणवत्ता नियंत्रण.

आम्ही कदाचित बाजारपेठेतील सर्वात मोठे पुरवठादार नसू, परंतु जो तुम्हाला उत्तम प्रकारे समजून घेतो आणि तुम्हाला मनःशांती प्रदान करतो तो असण्यासाठी आम्ही वचनबद्ध आहोत.

सामान्य प्रश्न

Q1: ही स्क्रीन स्पर्श कार्यक्षमतेला समर्थन देते?

होय, हे मॉड्यूल प्रतिरोधक टच स्क्रीन (ITO फिल्म) समाकलित करते जे सिंगल-पॉइंट टचला समर्थन देते. यात मानक 4-वायर प्रतिरोधक इंटरफेस आहे आणि त्यासाठी बाह्य स्पर्श नियंत्रण चिप किंवा अंगभूत ADC सह MCU आवश्यक आहे.

Q2: तुम्ही कॅपेसिटिव्ह टच असलेली आवृत्ती देऊ शकता का?

सध्याची मानक आवृत्ती प्रतिरोधक स्पर्शासह येते. कॅपेसिटिव्ह टचसाठी (मल्टी-पॉइंट टचला समर्थन देत), कृपया कस्टमायझेशनसाठी आमच्याशी संपर्क साधा.

Q3: इंटरफेसमध्ये CCIR656 आणि CCIR601 मध्ये काय फरक आहे? मी कसे निवडावे?

CCIR656 हे एम्बेडेड सिंक सिग्नल फॉरमॅट आहे (सामान्यत: डिजिटल व्हिडिओ स्ट्रीमसाठी वापरले जाते), तर CCIR601 हे वेगळे सिंक सिग्नल फॉरमॅट आहे. जर तुमचा प्रोसेसर मानक ITU-R BT.656/BT.601 व्हिडिओ सिग्नल आउटपुट करत असेल (उदा. काही मल्टीमीडिया प्रोसेसर), तर थेट कनेक्शन शक्य आहे. तुम्हाला खात्री नसल्यास, कृपया तुमचे मुख्य नियंत्रण मॉडेल प्रदान करा आणि आम्ही निवडीसाठी मदत करू.

Q4: -10°C ~ +60°C ची ऑपरेटिंग तापमान श्रेणी विस्तृत श्रेणीत वाढवता येईल का?

मानक उत्पादनामध्ये ही तापमान श्रेणी असते. -30°C ~ +80°C सारख्या औद्योगिक रुंद-तापमानाच्या आवश्यकतांसाठी, सानुकूलनाची चर्चा केली जाऊ शकते, ज्यामध्ये सामान्यतः लिक्विड क्रिस्टल मटेरियल आणि उत्पादन प्रक्रियांमध्ये समायोजन समाविष्ट असते.

Q5: जुळणारे ड्रायव्हर बोर्ड किंवा अडॅप्टर बोर्ड उपलब्ध आहेत का?

तुमचे सर्किट डिझाइन सोपे करण्यासाठी आम्ही RGB अडॅप्टर बोर्ड आणि टच ॲडॉप्टर बोर्ड (टच आयसीसह) देऊ शकतो. कृपया तपशीलांसाठी आमच्या विक्री कार्यसंघाचा सल्ला घ्या.

उत्पादन आणि वापर संबंधित

Q6: मॉड्यूलचा ESD संरक्षण स्तर काय आहे?

मॉड्यूलने सामान्य औद्योगिक वातावरणाच्या गरजा पूर्ण करून ±8kV (एअर डिस्चार्ज) / ±4kV (संपर्क डिस्चार्ज) च्या ESD चाचण्या उत्तीर्ण केल्या आहेत. उत्पादन गृहांची रचना करताना योग्य ग्राउंडिंग आणि इन्सुलेशन उपाय करण्याची शिफारस केली जाते.

Q7: 15ms च्या प्रतिसाद वेळेमुळे गती अस्पष्ट होईल का?

15ms हा ठराविक राखाडी-ते-राखाडी प्रतिसाद वेळ आहे, जो औद्योगिक नियंत्रण, उपकरणे आणि परस्परसंवादी इंटरफेस यासारख्या बऱ्याच परिस्थितींसाठी पुरेसा आहे. हाय-स्पीड व्हिडिओ प्लेबॅकसाठी (उदा. 30fps वरील), वास्तविक डायनॅमिक प्रतिमा कार्यप्रदर्शनाचे मूल्यांकन करण्याची शिफारस केली जाते.

Q8: मॉड्यूलचा बॅकलाइट कसा जोडला जातो?

मॉड्यूलमध्ये स्वतः बॅकलाइट ड्रायव्हर सर्किट समाविष्ट नाही, परंतु एलईडी बॅकलाइट पिन (सामान्यतः +3.3V आणि GND) प्रदान करते. आपल्याला बाह्य स्थिर वर्तमान स्त्रोत किंवा बॅकलाइट ड्रायव्हर सर्किट कनेक्ट करण्याची आवश्यकता आहे. प्रवाह बॅकलाइट LEDs च्या मालिका-समांतर कॉन्फिगरेशनवर अवलंबून असतो (नमुनेदार मूल्य: अंदाजे 60-100mA).
