2.8 '8 बिट स्टँडर्ड टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल

प्रदर्शन प्रकार

२.8 "टीएफटी-एलसीडी (सामान्यत: पांढरा, प्रसारित)

ठराव

240 × 320 पिक्सेल (ग्राफिक डॉट-मॅट्रिक्स)

सक्रिय क्षेत्र

43.20 मिमी (डब्ल्यू) × 57.60 मिमी (एच)

ड्रायव्हर आयसी

एसटी 7789 व्ही

तर्कशास्त्र व्होल्टेज (व्हीसीसी)

2.5–3.6v (टाइप. 3.3 व्ही)

इनपुट व्होल्टेज (विल/vih)

कमी: जीएनडी - 0.2 × व्हीसीसी / उच्च: 0.8 × व्हीसीसी - व्हीसी

बॅकलाइट कॉन्फिगरेशन

समांतर 4 व्हाइट एलईडी (80 एमए 3.2 व्ही)

बॅकलाइट ब्राइटनेस

250–300 सीडी/एमए (टाइप. 280 सीडी/एमए)

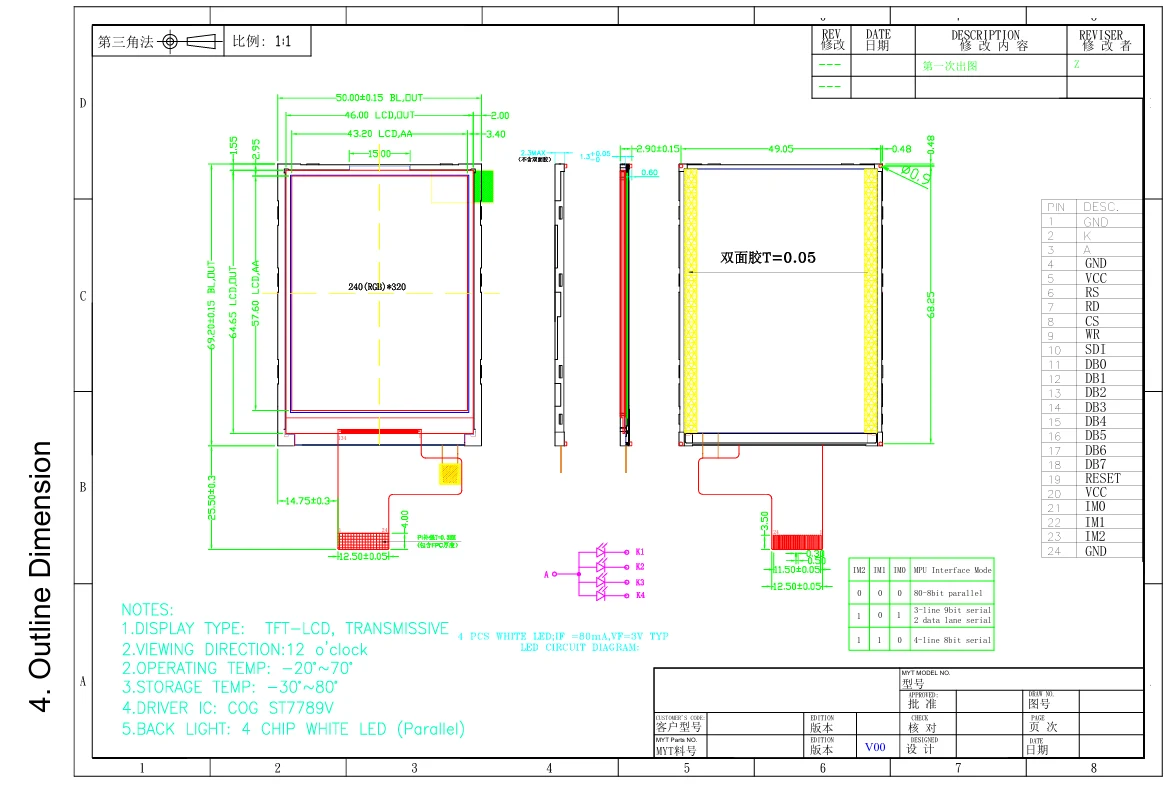

बाह्यरेखा परिमाण

50.0 मिमी (डब्ल्यू) × 69.20 मिमी (एच) × 2.9 मिमी (टी)

ऑपरेटिंग तापमान

-20 डिग्री सेल्सियस ते +70 डिग्री सेल्सियस (90% आरएच कमाल)

साठवण तापमान

-30 डिग्री सेल्सियस ते +80 डिग्री सेल्सियस (80% आरएच कमाल)

कॉन्ट्रास्ट गुणोत्तर

500: 1 (ठराविक)

प्रतिसाद वेळ

16ms (ठराविक)

कोन पहात आहे

- क्षैतिज: ± 45 ° (cre10)
- अनुलंब (शीर्ष/तळाशी): 50 °/20 ° (cri10)

रंग गामट (सीआयई 1931)

पांढरा: (0.301x, 0.337 वा)
लाल: (0.621x, 0.332y)
हिरवा: (0.294x, 0.577 वा)
निळा: (0.141x, 0.157y)

संक्रमण

6.4% (ठराविक)

इंटरफेस प्रकार

- 8-बिट एमसीयू समांतर (8080 वेळ)
-3-लाइन 9-बिट सीरियल
-2-डेटा-लेन सीरियल
-4-लाइन 8-बिट सीरियल

मानक उत्पादने

सानुकूलित उत्पादने

ऑर्डर प्रमाण

वितरण वेळ

सानुकूलन प्रकार

वितरण वेळ

1-30 पीसी

ताबडतोब

सामान्य

5-8 आठवडे

31-100 पीसी

1 आठवडा

एफपीसी

4 आठवडे

101-500 पीसी

1-2 आठवडे

सीटीपी

6 आठवडे

501-1000 पीसी

2-5 आठवडे

बी/एल

6 आठवडे

1001-5000 पीसी

4-5 आठवडे

ड्रायव्हर बोर्ड

8 आठवडे

5000+ पीसी

5-7 आठवडे

एलसीडी पॅनेल

16 आठवडे
