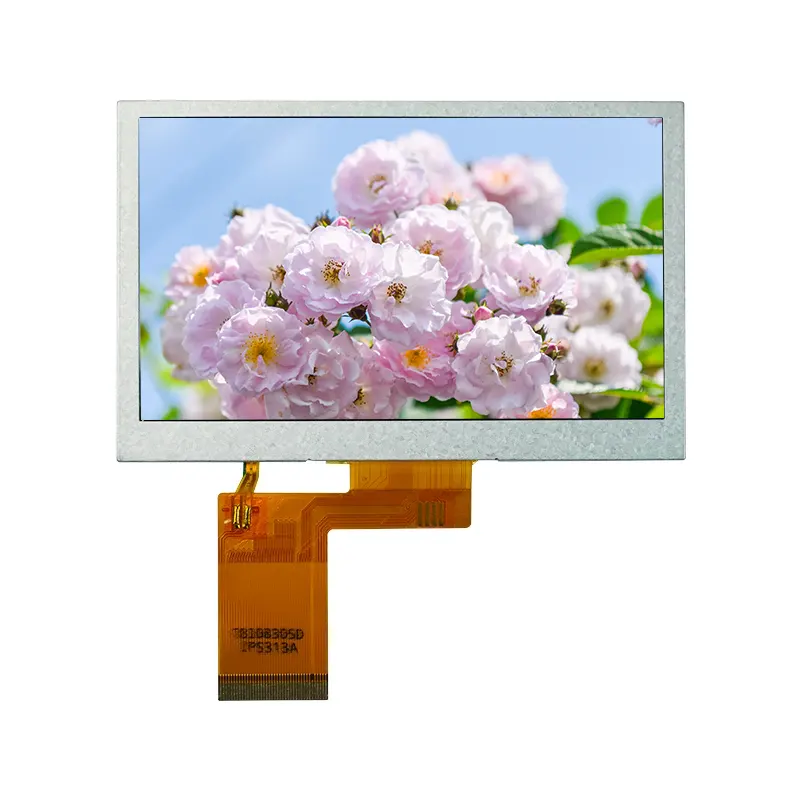

3.3 'बोई ग्लास टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल

टियानफू 4.3 'बीओई ग्लास टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल (480 × 272, 24 -बिट, 180 सीडी/एमए, 700: 1 कॉन्ट्रास्ट) 20,000 तासाच्या बॅकलाइटसह -10 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियसवर कार्यरत आहे. वैशिष्ट्ये 70 ° दृश्य कोन, 45% सीआयई 1931 गॅमट, 25 एमएस प्रतिसाद आणि 24-बिट आरजीबी इंटरफेस. आरओएचएस-अनुपालन, आर्द्रता-प्रतिरोधक, थर्मल/कंपन लवचिकतेसाठी प्रमाणित. 3.3 "बोई ग्लास टीएन टीएफटी एलसीडी मॉड्यूल औद्योगिक/ग्राहक उपकरणांसाठी तयार केले गेले आहे.

चौकशी पाठवा

उत्पादन वर्णन

स्मॉल-बॅच ट्रायल ऑर्डर आणि सानुकूल फर्मवेअर/इंटरफेस डिझाइनचे समर्थन, चायना टीएफटी एलसीडी मॉड्यूल तयार करते, टियानफू 12-महिन्यांच्या वॉरंटीद्वारे समर्थित स्मार्ट कंट्रोल/पोर्टेबल इन्स्ट्रुमेंट्समध्ये अखंड एकत्रीकरण सुनिश्चित करते.

टियानफू 3.3 'बोई ग्लास टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल वैशिष्ट्ये

1. दृश्यमानता कामगिरी

180 सीडी/एमए ब्राइटनेस आणि 700: 1 कॉन्ट्रास्ट रेशोसह 480 × 272 रिझोल्यूशन विविध प्रकाश परिस्थितीत कुरकुरीत प्रदर्शन सुनिश्चित करते.

2. इंडस्ट्रियल-ग्रेड विश्वसनीयता

-10 डिग्री सेल्सियस ते 60 डिग्री सेल्सियस पर्यंत कार्य करते, थर्मल शॉक (-20 ° C↔60 डिग्री सेल्सियस) टिकून राहते आणि 50 हर्ट्ज कंपन सहन करते -कठोर वातावरणासाठी आदर्श.

3. दीर्घकाळ टिकणारा बॅकलाइट

20,000-तास एलईडी आयुष्य स्थिर सिग्नल ट्रान्समिशनसाठी 24-बिट आरजीबी इंटरफेसद्वारे समर्थित देखभाल खर्च कमी करते.

4. संपूर्ण सुसंगतता

आयएलआय 6485 ड्राइव्हर आयसी 24-बिट समांतर आरजीबी इनपुटला समर्थन देते, औद्योगिक नियंत्रक आणि एम्बेडेड सिस्टमसह अखंड एकत्रीकरण सक्षम करते.

टियानफू 4.3 'बोई ग्लास टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल स्पेसिफिकेशन

कोर वैशिष्ट्ये
प्रदर्शन आकार	3.3 इंच टीएफटी-एलसीडी
ठराव	480 × आरजीबी × 272
सक्रिय क्षेत्र	95.04 मिमी (डब्ल्यू) × 53.86 मिमी (एच)
पिक्सेल पिच	0.198 मिमी (एच) × 0.198 मिमी (डब्ल्यू)
प्रदर्शन मोड	सामान्यत: पांढरा, संक्रमित
ड्रायव्हर आयसी	Ili6485
इलेक्ट्रिकल पॅरामीटर्स
वीजपुरवठा (व्हीडीडी)	2.२ व्ही (ठराविक)
तर्कशास्त्र व्होल्टेज (विल/vih)	कमी: 0–0.64v / उच्च: 2.56–3.2v
एलईडी फॉरवर्ड व्होल्टेज	18.9v -23.8v (21.4V टाइप)
एलईडी करंट	20 एमए (ठराविक)
ऑप्टिकल कामगिरी
ल्युमिनेन्स	160-200 सीडी/एमए (180 प्रकार)
कॉन्ट्रास्ट गुणोत्तर	500: 1-700: 1
पहाणे कोन (एच/व्ही)	60 ° –70 ° / 45 ° –60 ° (सीआर> 10)
रंग गर्दी	45% –50% (सीआयई 1931)
प्रतिसाद वेळ	20-30ms (25ms टाइप)
पर्यावरणीय रेटिंग्ज
ऑपरेटिंग टेम्प	-10 डिग्री सेल्सियस ते 60 डिग्री सेल्सियस
स्टोरेज टेम्प	-20 डिग्री सेल्सियस ते 70 डिग्री सेल्सियस
आर्द्रता	10% –90% आरएच
बॅकलाइट लाइफटाइम	15,000-20,000 तास
इंटरफेस आणि विश्वसनीयता
इंटरफेस प्रकार	24-बिट आरजीबी समांतर
की पिन	एलईडीके/एलईडी, एचएसवायएनसी/व्हीएसवायएनसी, 24 × आरजीबी डेटा
थर्मल शॉक टेस्ट	-20 ° C↔ 60 डिग्री सेल्सियस, 25 चक्र
कंपन चाचणी	50 हर्ट्ज, 2 सेमी मोठेपणा, एक्स/वाय/झेड अक्ष

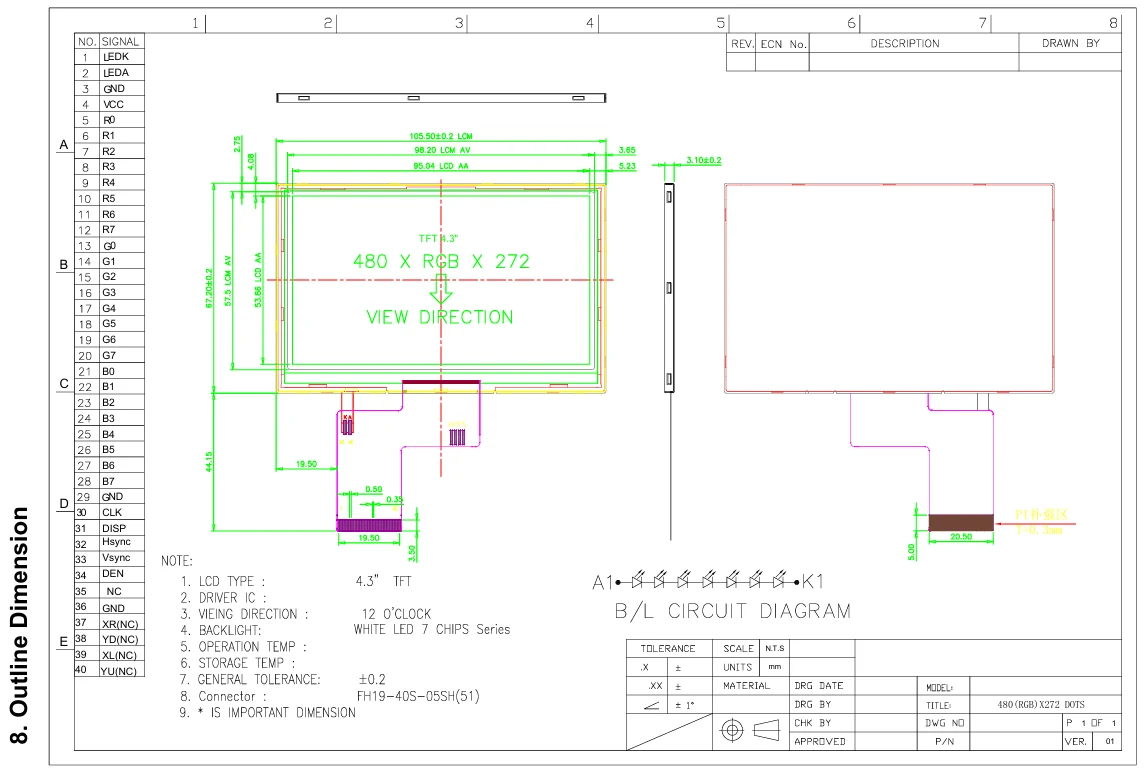

टियानफू 3.3 'बोई ग्लास टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल तपशील

टियानफू टीएफटी एलसीडी स्क्रीन अनुप्रयोग

टियानफू अग्रगण्य वेळ

मानक उत्पादने		सानुकूलित उत्पादने
ऑर्डर प्रमाण	वितरण वेळ	सानुकूलन प्रकार	वितरण वेळ
1-30 पीसी	ताबडतोब	बी/एल आणि एफपीसी आणि टीपी	5 आठवड्यांच्या आत
31-100 पीसी	1 आठवडा	बी/एल आणि एफपीसी आणि टीपी	5 आठवड्यांच्या आत
101-500 पीसी	2 आठवड्यांच्या आत	बी/एल आणि एफपीसी आणि टीपी	5 आठवड्यांच्या आत
501-1000 पीसी	3 आठवड्यांच्या आत	बी/एल आणि एफपीसी आणि टीपी	5 आठवड्यांच्या आत
1001-5000 पीसी	3 आठवड्यांच्या आत	Bl & fpc & tp	6 आठवड्यांच्या आत
5000+ पीसी	4 आठवड्यांच्या आत	Bl & fpc & tp	6 आठवड्यांच्या आत
