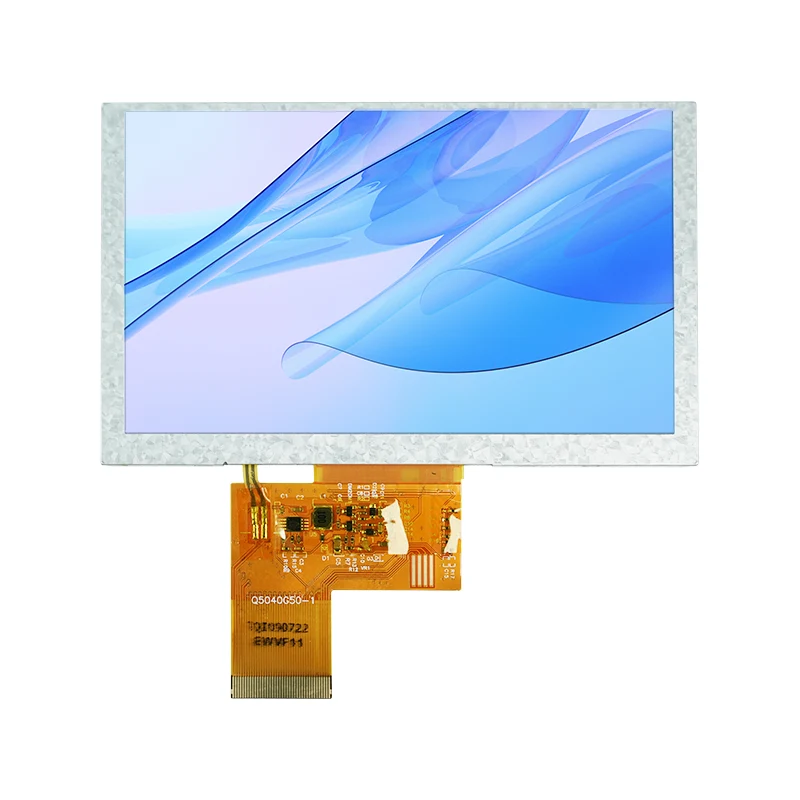

स्मार्ट टीएफटी एलसीडी डिस्प्ले: निवडीपासून विकास उपयोजनापर्यंत एक व्यावहारिक मार्गदर्शक

एम्बेडेड सिस्टम आणि मानवी-मशीन परस्परसंवाद डिझाइनमध्ये, दस्मार्ट TFT LCD डिस्प्लेयापुढे केवळ "डिस्प्ले घटक" नाही - वापरकर्ता अनुभव आणि उत्पादन यश निश्चित करणारा हा एक महत्त्वाचा घटक आहे. तुम्ही औद्योगिक HMI विकसित करत असाल, स्मार्ट होम कंट्रोल पॅनल, किंवा हाताने हाताळलेले वैद्यकीय उपकरण, बाजारात स्मार्ट TFT LCDs च्या विशाल श्रेणीत नेव्हिगेट करत असाल आणि जलद तैनाती सुनिश्चित करताना योग्य निवड करणे हे दिसते त्यापेक्षा बरेचदा अधिक क्लिष्ट आहे.

1. निवड: फक्त आकार आणि रिझोल्यूशन पाहू नका

निवड टप्प्यात सर्वात सामान्य चूक म्हणजे "ते बरोबर दिसते" या मानसिकतेसह पडद्यावर स्थिरावणे. प्रत्यक्षात, स्मार्ट टीएफटी एलसीडीमधील मुख्य फरक अनेकदा विशिष्ट पत्रकाच्या पलीकडे असतात.

1.1 इंटरफेस प्रकार: प्रथम गंभीर विभाजन

तुमचा मुख्य नियंत्रक स्क्रीन चालवू शकतो की नाही आणि विकास प्रक्रिया किती गुंतागुंतीची असेल हे इंटरफेस प्रकार थेट ठरवतो. सामान्य इंटरफेस प्रकार प्रत्येकाचे स्वतःचे योग्य अनुप्रयोग आहेत:

एक विशेष टीप: जर तुमचा मुख्य कंट्रोलर STM32F103 सारखा MCU असेल ज्यामध्ये अंगभूत RGB कंट्रोलर नसेल, तर थेट RGB-इंटरफेस स्क्रीन निवडणे अत्यंत कठीण होईल. तुम्हाला अतिरिक्त ब्रिज चिपची आवश्यकता असेल (जसे की SSD1963), किंवा वैकल्पिकरित्या, SPI किंवा समांतर-इंटरफेस स्क्रीनवर स्विच करा.

1.2 रिझोल्यूशन आणि आकार जुळणे

उच्च रिझोल्यूशन नेहमीच चांगले नसते. एम्बेडेड सिस्टीमच्या अंतराळ-संबंधित जगात, उच्च रिझोल्यूशनचा अर्थ मोठा फ्रेमबफर मेमरी वापर, उच्च उर्जा वापर आणि उच्च खर्च. अंगठ्याचा नियम आहे:

साधे चिन्ह किंवा मजकूर (उदा. उपकरण पॅनेल) प्रदर्शित करण्यासाठी: 240x240 किंवा 320x320 पुरेसे आहे
मानक मानवी-मशीन इंटरफेससाठी (उदा. हँडहेल्ड टर्मिनल): 480x480 किंवा 800x480
स्पष्ट चार्ट किंवा प्रतिमा आवश्यक असलेल्या अनुप्रयोगांसाठी: 720x720 किंवा त्यावरील

स्मार्ट वेअरेबल आणि औद्योगिक उपकरणांमध्ये स्क्वेअर टीएफटी अधिक प्रमाणात सामान्य होत आहेत. सामान्य वैशिष्ट्यांमध्ये 1.3-इंच (240x240), 3.4-इंच (480x480), आणि 4.0-इंच (720x720) समाविष्ट आहेत.

1.3 पर्यावरणीय अनुकूलता: इनडोअर, आउटडोअर किंवा अत्यंत परिस्थिती?

प्रोटोटाइपिंग टप्प्यात बरेच प्रकल्प मानक स्क्रीनसह चांगले कार्य करतात परंतु एकदा फील्डमध्ये तैनात केल्यावर समस्या येतात. तीन मुख्य पॅरामीटर्स विशेष लक्ष देण्यास पात्र आहेत:

• ब्राइटनेस: घरातील वापरासाठी 300-400 nits पुरेसे आहे; सेमी-आउटडोअर ऍप्लिकेशन्ससाठी 500-800 nits आवश्यक आहेत; थेट सूर्यप्रकाशाखाली पूर्ण बाह्य वापरासाठी सुवाच्यतेसाठी 1000 nits किंवा त्याहून अधिक आवश्यक आहे

• ऑपरेटिंग तापमान: व्यावसायिक ग्रेड: 0°C ते 50°C; औद्योगिक ग्रेड: -20°C ते 70°C; ऑटोमोटिव्ह किंवा अत्यंत वातावरणात -30°C ते 85°C किंवा त्याहून अधिक रुंद तापमान आवश्यक असते

• पाहण्याचा कोन: अनेक लोक स्क्रीन पाहतात किंवा जेथे डिव्हाइस एका कोनात स्थापित केले आहे अशा परिस्थितींसाठी, IPS फुल-व्ह्यूइंग-अँगल स्क्रीनला प्राधान्य दिले जाते; TN स्क्रीन स्वस्त आहेत परंतु विस्तृत कोनात लक्षणीय रंग बदल दर्शवितात

1.4 टच पॅनेल आणि पृष्ठभाग उपचार

तुमच्या उत्पादनाला स्पर्श कार्यक्षमता आवश्यक असल्यास, प्रतिरोधक आणि कॅपेसिटिव्ह प्रकार निवडण्यापलीकडे, अनेक सहज दुर्लक्षित तपशील आहेत:

लॅमिनेशन पद्धत: ऑप्टिकल बाँडिंग एअर-गॅप लॅमिनेशनच्या तुलनेत चांगली स्पष्टता आणि कमी प्रतिबिंब प्रदान करते, परंतु ते जास्त किंमतीत येते
पृष्ठभाग कोटिंग: अँटी-ग्लेअर (एजी), अँटी-रिफ्लेक्टीव्ह (एआर), आणि अँटी-फिंगरप्रिंट (एएफ) कोटिंग्ज — बाहेरच्या किंवा उच्च-चमकीच्या उपकरणांसाठी, एजी + एआर संयोजनाची शिफारस केली जाते.

कव्हर ग्लास कस्टमायझेशन: गोलाकार कोपरे, सिल्क-स्क्रीन लोगो, छिद्र किंवा इतर सौंदर्यात्मक सुधारणा आवश्यक आहेत का

2. हार्डवेअर आणि ड्रायव्हर: पिटफॉल टाळणे

एकदा स्क्रीन निवडल्यानंतर, हार्डवेअर डिझाइन आणि ड्रायव्हर डेव्हलपमेंट संभाव्य तोट्यांचा दुसरा संच सादर करतात.

2.1 FPC केबल आणि कनेक्शन

80% स्क्रीन ग्लिचचे कारण FPC केबल आहे. केबल घालण्यापूर्वी किंवा काढून टाकण्यापूर्वी कनेक्टर लॅच नेहमी अनलॉक करा — जबरदस्तीने खेचल्याने सोन्याचे संपर्क खराब होऊ शकतात. सिस्टम चालू असताना FPC कधीही प्लग किंवा अनप्लग करू नका, कारण अवशिष्ट प्रवाह इंटरफेस बर्न करू शकतो.

FPC सानुकूलित करताना, याकडे लक्ष द्या:

पिन क्रम आणि व्होल्टेज पातळी तुमच्या मेनबोर्डशी सुसंगत आहेत की नाही
इतर घटकांभोवती वाकणे, रुंद करणे किंवा रूट करणे आवश्यक आहे का
FPC लांबी यांत्रिक संलग्न डिझाइनशी जुळते की नाही

2.2 वीज पुरवठा आणि बॅकलाइट

TFT-LCD ला विशेषत: एकाधिक व्होल्टेज रेलची आवश्यकता असते: VDD (3.3V लॉजिक), VGH (सकारात्मक पूर्वाग्रह), VGL (नकारात्मक पूर्वाग्रह) आणि इतर. असामान्य उर्जा वितरण हे रंग विकृती आणि स्क्रीन फ्लिकरचे पहिले कारण आहे. व्हीसीओएम व्होल्टेज डेटाशीट स्पेसिफिकेशनमधून विचलित होत आहे की नाही हे तपासणे हा एक सामान्य निदान दृष्टीकोन आहे (उदाहरणार्थ, 3.8V पेक्षा जास्त केल्याने बऱ्याचदा समजण्यायोग्य फ्लिकर होतो).

बॅकलाइट ड्रायव्हिंगसाठी, PWM मंदीकरणासह स्थिर-वर्तमान समाधानाची शिफारस केली जाते. जर PWM वारंवारता 150Hz पेक्षा कमी झाली, तर मानवी डोळ्याला झगमगाट दिसू शकतो; वारंवारता 200Hz वर वाढवण्याचा सल्ला दिला जातो.

2.3 ड्रायव्हर IC आणि ग्राफिक्स लायब्ररी

सामान्य TFT ड्रायव्हर IC मध्ये ILI9341, ST7789, आणि ST7735 यांचा समावेश होतो. यापैकी, ILI9341 सर्वात विपुल दस्तऐवज आणि सर्वात सोपी ड्रायव्हर अंमलबजावणी देते, ज्यामुळे ते 240x320 रिझोल्यूशन ऍप्लिकेशनसाठी योग्य बनते.

ग्राफिक्स लायब्ररीसाठी, एम्बेड केलेल्या जागेत LVGL आणि TouchGFX हे मुख्य प्रवाहातील पर्याय आहेत. LVGL मुक्त-स्रोत आहे आणि एकाधिक प्लॅटफॉर्मला समर्थन देते, तर TouchGFX STM32 मायक्रोकंट्रोलरसाठी सखोलपणे ऑप्टिमाइझ केलेले आहे.

3. एक विशेष पर्याय: UART स्मार्ट सिरीयल स्क्रीन्स

तुमच्या टीमला ग्राफिक्स ड्रायव्हर डेव्हलपमेंटमध्ये महत्त्वाचा वेळ घालवायचा नसल्यास, किंवा तुमच्या मुख्य कंट्रोलरकडे मर्यादित संसाधने असल्यास, UART सिरीयल स्क्रीन हा विचार करण्यासारखा पर्याय आहे.

अशा स्क्रीनमध्ये अंगभूत MCU (उदा. ATmega328PB) समाविष्ट असते आणि फक्त TX आणि RX पिन व्यापून, सीरियल पोर्टवर कमांड पाठवून नियंत्रित केले जाऊ शकते.

बाजारात UART स्क्रीन साधारणपणे दोन श्रेणींमध्ये मोडतात:

पूर्वीचे अत्यंत उच्च विकास कार्यक्षमता ऑफर करते — तुम्ही स्क्रीनवर फ्लॅश करण्यापूर्वी पीसीवर UI चे अनुकरण देखील करू शकता. नंतरचे अधिक निम्न-स्तरीय नियंत्रण क्षमता प्रदान करते.

4. सामान्य दोष निदान जलद संदर्भ

शेवटी, उच्च-फ्रिक्वेंसी फील्ड समस्यांचे निवारण करण्यासाठी येथे एक द्रुत-संदर्भ चेकलिस्ट आहे — ती कदाचित दिवस वाचवेल:

लक्षण	प्राधान्य तपास दिशा
ग्लिच स्क्रीन, डिस्प्ले नाही	FPC केबल सैल किंवा ऑक्सिडाइज्ड आहे का ते तपासा (80% प्रकरणे); रिझोल्यूशन / रिफ्रेश दर सेटिंग्ज सत्यापित करा
रंग विकृती, उभ्या पट्टे, जिटर	असामान्य पुरवठा व्होल्टेज तपासा (VGL/VGH/VCOM); PWM dimming वारंवारता खूप कमी आहे का ते तपासा
मंद प्रतिमा किंवा बॅकलाइट काम करत नाही	वृद्ध बॅकलाइट एलईडी तपासा; पॉवर ॲडॉप्टरचे वास्तविक आउटपुट व्होल्टेज सत्यापित करा
स्क्रीनवरील गडद/पांढरे ठिपके निश्चित केले	मागील बाजूने शारीरिक नुकसान किंवा कॉम्प्रेशन (अपरिवर्तनीय — बदलण्याची आवश्यकता आहे)

TFT LCD ची निवड आणि विकास हा त्याच्या मुळाशी, किंमत, कार्यप्रदर्शन, विकास चक्र आणि विश्वासार्हता यांच्यातील एक व्यापार-बंद आहे. कोणतीही "सर्वोत्तम" स्क्रीन नाही - फक्त "सर्वात योग्य" उपाय आहे. मला आशा आहे की हे मार्गदर्शक तुम्हाला तुमच्या प्रकल्पाच्या सुरुवातीला अनावश्यक वळण टाळण्यास मदत करेल, ज्यामुळे तुम्हाला खरोखर भिन्न उत्पादन अनुभव तयार करण्यावर अधिक प्रयत्न करणे शक्य होईल.
