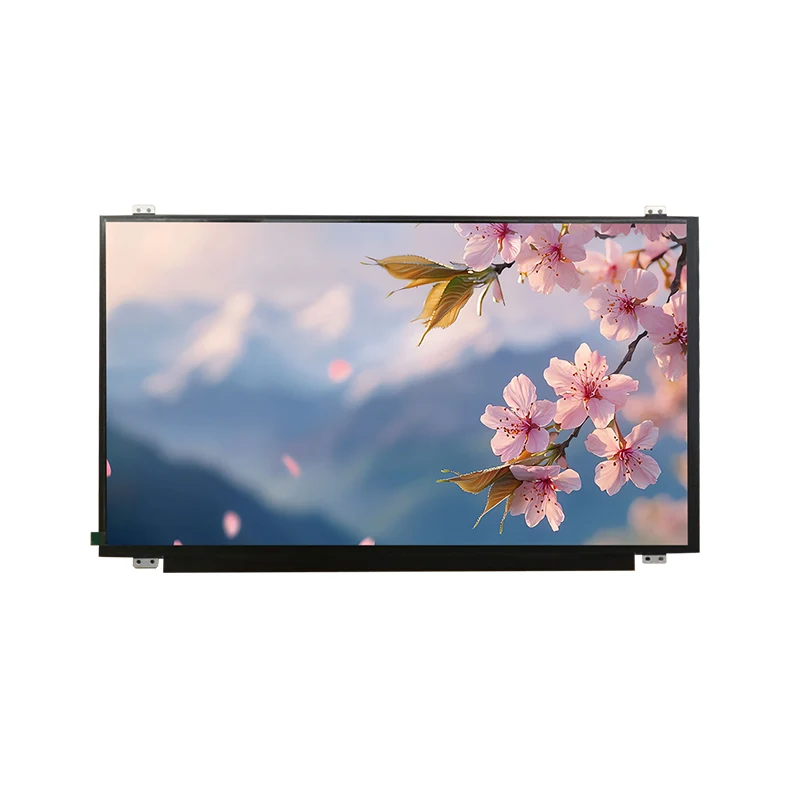

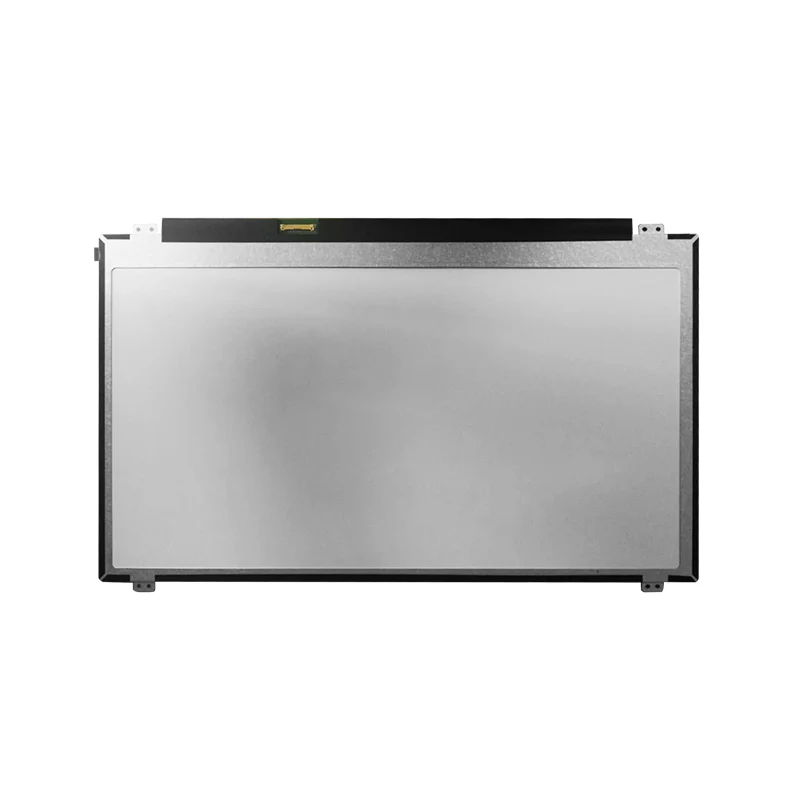

15.6 'एचडी वाइड टेम्प आयपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल

पॅरामीटर

तपशील

प्रदर्शन आकार

15.6 इंच (टीएफटी-एलसीडी) / सक्रिय क्षेत्र: 344.16 × 193.59 मिमी

ठराव

1920 × 1080 पिक्सेल (आरजीबी अनुलंब पट्टी)

इंटरफेस (मुख्य)

कनेक्टर: 20455-030E-66 (आय-पीईएक्स, 30-पिन)
प्रोटोकॉल: 2-लेन ईडीपी 1.2 @2.7 जीबीपीएस
शक्ती: 3.3 व्ही ± 10% (तर्कशास्त्र), 7-21 व्ही (एलईडी बॅकलाइट)
की पिन: लेन ०/१_पी/एन, ऑक्स_सीएच_पी/एन, बीएल_एनएबल, एचपीडी, एलसीडी_व्हीसीसी, एलसीडी_जीएनडी

इंटरफेस (स्पर्श)

पीडीएफ मध्ये निर्दिष्ट केलेले नाही

ऑप्टिकल

ल्युमिनेन्स: 220 सीडी/एमए (टाइप)
कॉन्ट्रास्ट गुणोत्तर: 1000: 1 (टाइप)
पहाणे कोन: 89 ° (सीआर> 10, एच/व्ही)
प्रतिसाद वेळ: 25-35 एमएस (टाइप)
रंगसंगती (पांढरा): x = 0.313, y = 0.329

वीज वापर

लॉजिक आणि ड्रायव्हर: 0.561 डब्ल्यू (टाइप)
बॅकलाइट (एलईडी): 12 व्ही @180 एमए (टाइप)

विद्युत रेटिंग

लॉजिक सप्लाय व्होल्टेज: 3.0-3.6v
बॅकलाइट व्होल्टेज: 7-221 व्ही
ऑपरेटिंग टेम्प: 0-50 डिग्री सेल्सियस
स्टोरेज टेम्प: -20-60 डिग्री सेल्सियस

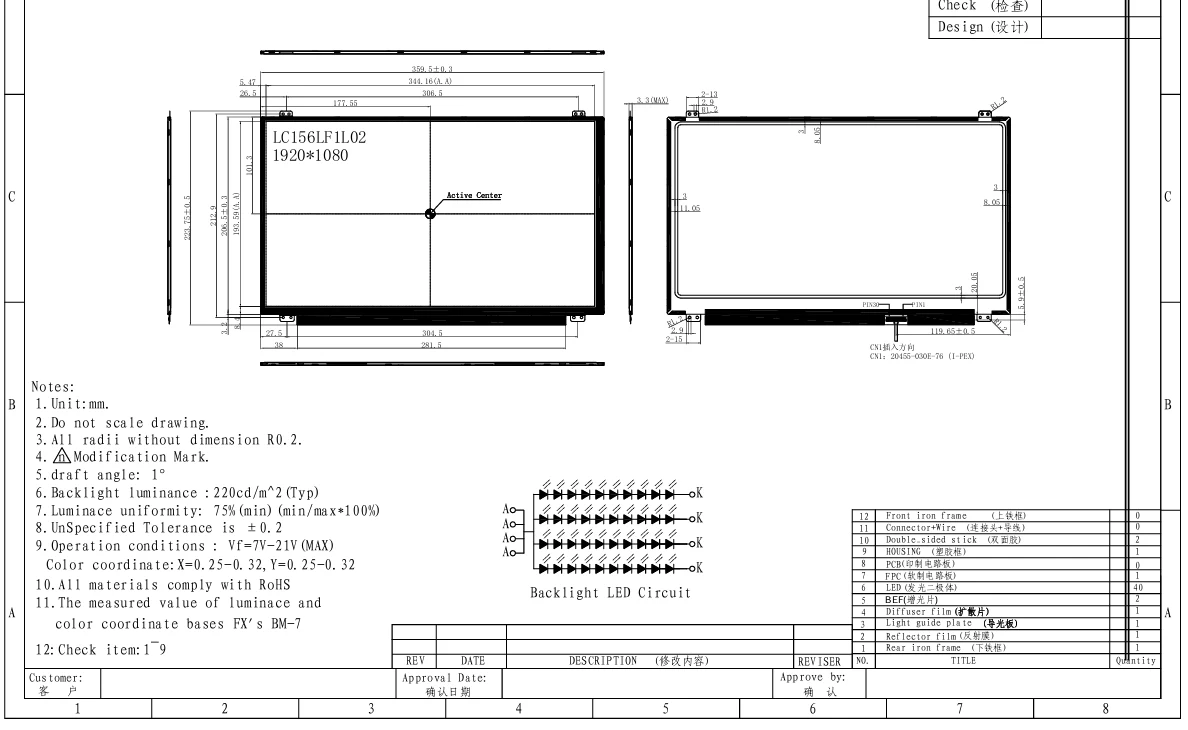

यांत्रिक

परिमाण (डब्ल्यू × एच × डी): 359.5 × 223.75 × 3.1 मिमी (टाइप)
मास: टीबीडी

विश्वसनीयता

उच्च टेम्प स्टोरेज: 70 डिग्री सेल्सियस/240 एच
लो टेम्प स्टोरेज: -35 ° से/240 एच
आर्द्रता चाचणी: 50 डिग्री सेल्सियस, 95%आरएच/240 एच
