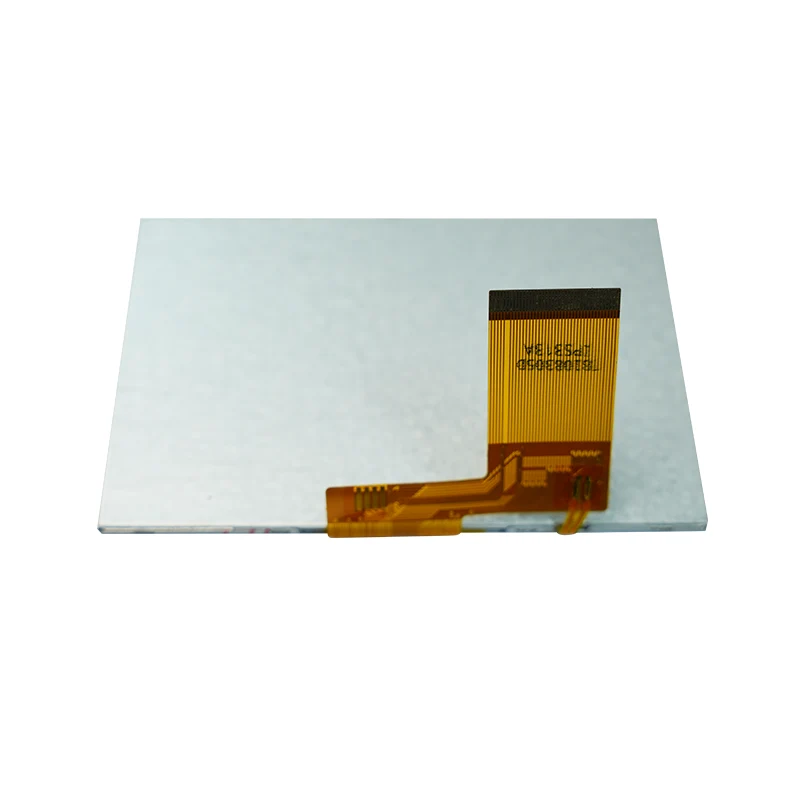

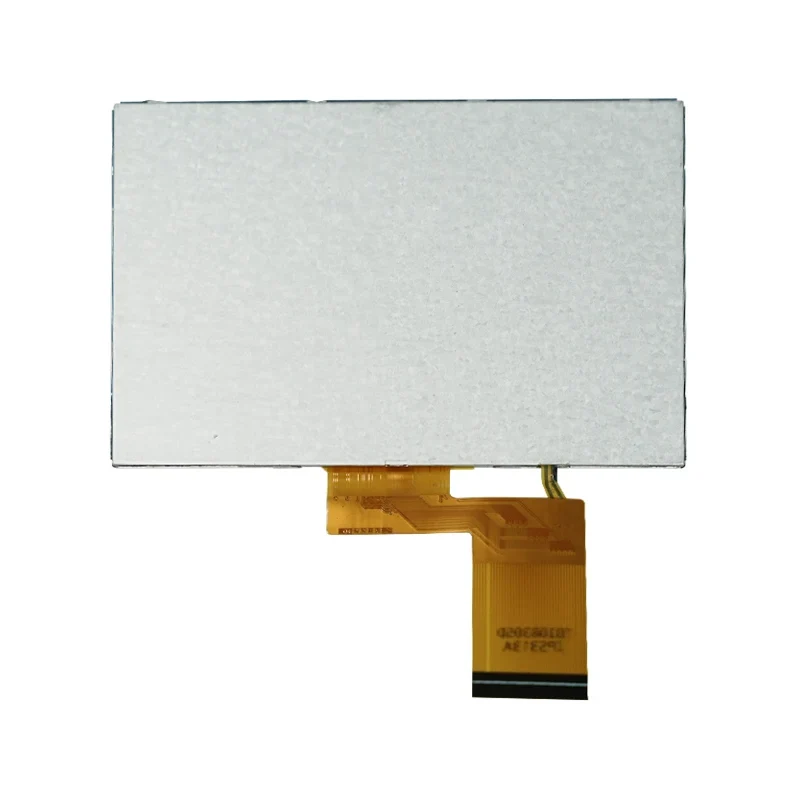

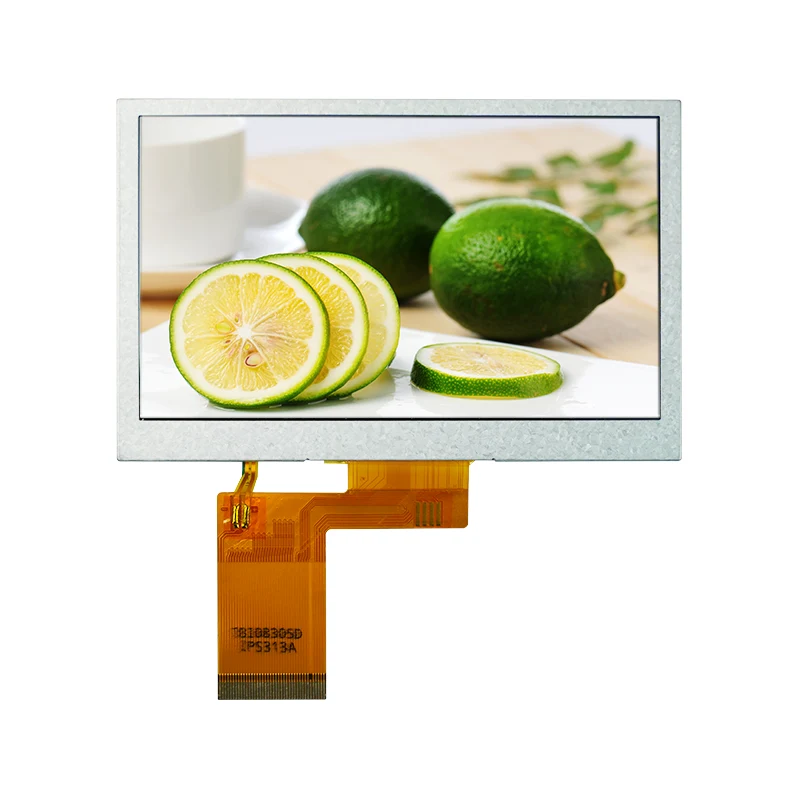

4.3' ट्रान्समिसिव्ह IPS कलर TFT LCD डिस्प्ले मॉड्यूल

मुख्य वैशिष्ट्ये

• उच्च ब्राइटनेस डिस्प्ले: 500 cd/m² (किमान 450 cd/m²) ची विशिष्ट ब्राइटनेस, मजबूत सभोवतालच्या प्रकाशातही स्पष्ट दृश्यमानता सुनिश्चित करते.

• विस्तृत तापमान ऑपरेशन: -20°C ते 60°C पर्यंतच्या ऑपरेटिंग तापमान श्रेणीचे समर्थन करते, औद्योगिक वातावरणासाठी योग्य.

• वाइड व्ह्यूइंग अँगल: ठराविक क्षैतिज दृश्य कोन 70° आणि उभ्या पाहण्याचा कोन 45°–60°, ज्यामुळे अनेक कोनातून आरामदायी दृश्य पाहता येते.

• जलद प्रतिसाद: 20ms चा ठराविक प्रतिसाद वेळ, डायनॅमिक प्रतिमा प्रदर्शित करण्यासाठी आदर्श.

• ऊर्जा-बचत डिझाइन: पांढऱ्या एलईडी बॅकलाइटसाठी ऑप्टिमाइझ केलेल्या कार्यक्षमतेसह 3.2V च्या कमी व्होल्टेजवर कार्य करते.

Tianfu सानुकूलित 4.3’ ट्रान्समिसिव्ह IPS कलर TFT LCD डिस्प्ले मॉड्यूल तपशील

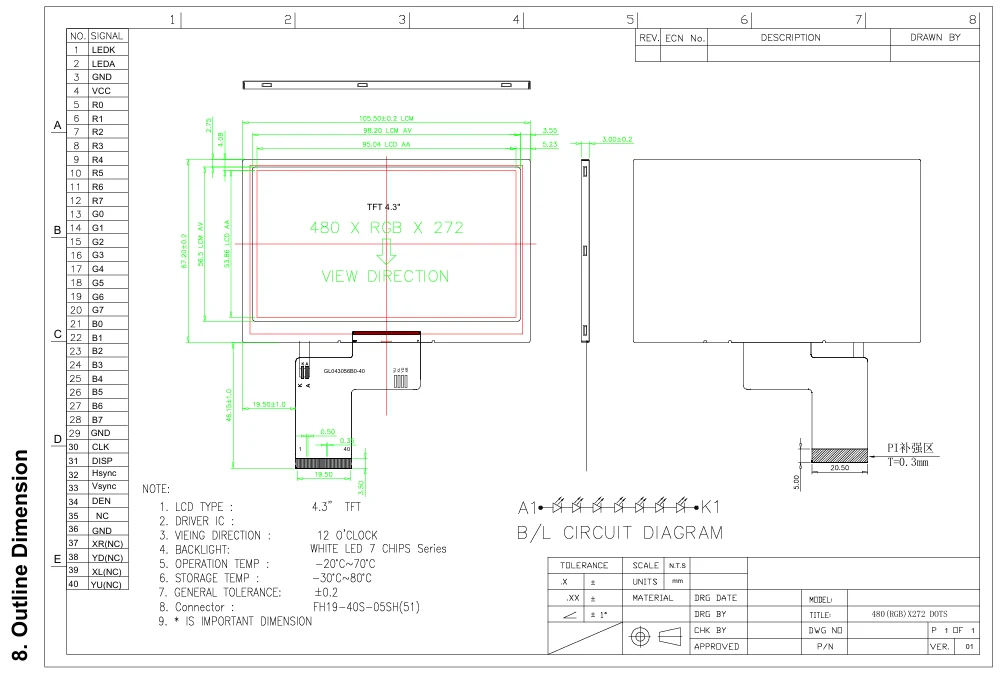

Tianfu 4.3’ Transmissive IPS कलर TFT LCD डिस्प्ले मॉड्यूल तपशील

४.३’ ट्रान्समिसिव्ह आयपीएस कलर टीएफटी एलसीडी डिस्प्ले मॉड्युल खालीलप्रमाणे विविध क्षेत्रात कार्यरत आहे:

औद्योगिक ऑटोमेशन आणि नियंत्रण

• औद्योगिक HMI पॅनल्स: उत्पादन लाइन मॉनिटरिंग, उपकरणे स्थिती प्रदर्शन

• चाचणी आणि मापन साधने: ऑसिलोस्कोप, स्पेक्ट्रम विश्लेषक प्रदर्शन इंटरफेस

• पीएलसी कंट्रोल टर्मिनल्स: फॅक्टरी ऑटोमेशन सिस्टमसाठी मानवी-मशीन इंटरफेस

ऑटोमोटिव्ह आणि वाहतूक प्रणाली

• वाहनातील नेव्हिगेशन डिस्प्ले: आफ्टरमार्केट कार नेव्हिगेशन स्क्रीन

• सार्वजनिक वाहतूक माहिती: बस स्टॉप आगमन प्रणाली, तिकीट टर्मिनल

• बांधकाम यंत्रसामग्री: उत्खनन, क्रेन ऑपरेटर पॅनेल

वैद्यकीय आणि आरोग्य सेवा उपकरणे

• पोर्टेबल वैद्यकीय उपकरणे: मॉनिटर, निदान उपकरणे डिस्प्ले

• हेल्थ मॉनिटरिंग टर्मिनल्स: कम्युनिटी हेल्थकेअर डिव्हाइस इंटरफेस

• प्रयोगशाळा उपकरणे: विश्लेषणात्मक साधनांसाठी डेटा डिस्प्ले स्क्रीन

स्मार्ट होम आणि IoT

• स्मार्ट कंट्रोल पॅनेल: होम सेंट्रल कंट्रोल सिस्टमसाठी टच इंटरफेस

• सुरक्षा मॉनिटरिंग डिस्प्ले: इंटरकॉम सिस्टम स्क्रीन तयार करणे

• स्मार्ट अप्लायन्स इंटरफेस: हाय-एंड रेफ्रिजरेटर, वॉशिंग मशीन कंट्रोल पॅनेल

व्यावसायिक आणि किरकोळ उपकरणे

• POS प्रणाली: रिटेल टर्मिनल डिस्प्ले

• जाहिरात माहिती स्क्रीन्स: लहान-प्रमाणात डिजिटल साइनेज अनुप्रयोग

आमच्या क्लायंटचे मूल्यमापन: औद्योगिक थर्मोस्टॅट पॅनेल

एका औद्योगिक उपकरण निर्मात्याने त्यांच्या तापमान नियंत्रण प्रणालीसाठी प्रदर्शन इंटरफेस म्हणून हे मॉड्यूल स्वीकारले. ते 2 वर्षांहून अधिक काळ कोल्ड स्टोरेज वातावरणात -10°C तापमानात स्थिरपणे कार्यरत आहे, कोणतीही चमक कमी होत नाही. पाहण्याचा कोन मल्टी-एंगल मॉनिटरिंगसाठी आवश्यकता पूर्ण करतो.

Q1: या 4.3-इंच TFT मॉड्यूलसाठी वीज पुरवठ्याची आवश्यकता काय आहे?

A: मॉड्यूलला दोन पॉवर सप्लाय आवश्यक आहेत: 1) लॉजिक सेक्शनसाठी 3.2V (नमुनेदार); 2) LED बॅकलाइटसाठी 12–16V, 14V च्या ठराविक मूल्यासह. बॅकलाइट प्रवाह अंदाजे 40mA आहे. प्रदर्शन कार्यक्षमतेवर परिणाम करणारे व्होल्टेज चढउतार टाळण्यासाठी स्थिर DC-DC कनवर्टर वापरण्याची शिफारस केली जाते.

Q2: कमी-तापमानाच्या वातावरणात मॉड्यूल सामान्यपणे कार्य करू शकते?

उत्तर: होय, या मॉड्यूलची कठोर चाचणी झाली आहे आणि ते साधारणपणे -20°C ते 60°C या वातावरणीय तापमान श्रेणीमध्ये कार्य करू शकते. कमी-तापमानाच्या वातावरणात, प्रारंभिक स्टार्ट-अप वेळ किंचित वाढविला जाऊ शकतो (अंदाजे 1-2 सेकंद), परंतु प्रदर्शन कार्यप्रदर्शन प्रभावित होत नाही. स्टोरेज तापमान श्रेणी -20°C ते 70°C आहे.

Q3: मॉड्यूलची पाहण्याच्या कोनाची वैशिष्ट्ये काय आहेत? कोणती स्थापना पोझिशन्स योग्य आहेत?

A: हे मॉड्यूल 70° च्या ठराविक क्षैतिज दृश्य कोन आणि 45°–60° च्या उभ्या पाहण्याच्या कोनासह 12 वाजेच्या दृश्य कोन डिझाइनचा अवलंब करते. हे निरीक्षकाच्या डोळ्यांसह किंवा किंचित वर असलेल्या स्थिती स्तरावर स्थापनेसाठी योग्य आहे. मल्टी-एंगल व्ह्यूइंग आवश्यक असलेल्या ऍप्लिकेशन्ससाठी, इंस्टॉलेशन कोन समायोजित करण्याची किंवा इतर पाहण्याच्या कोन वैशिष्ट्यांसह मॉडेल निवडण्याची शिफारस केली जाते.

Q4: 20ms प्रतिसाद वेळ व्हिडिओ प्लेबॅकला समर्थन देते?

A: 20ms (जास्तीत जास्त 30ms) चा ठराविक प्रतिसाद वेळ डेटा अपडेट्स, GUI स्विचिंग आणि मानक-परिभाषा व्हिडिओ प्लेबॅकसह बहुतेक ऍप्लिकेशन परिदृश्यांना समर्थन देऊ शकतो. हाय-स्पीड मोशन व्हिडिओ किंवा गेमिंग ऍप्लिकेशन्ससाठी, कमी प्रतिसाद वेळेसह समर्पित मॉडेल निवडण्याची शिफारस केली जाते.

Q5: मॉड्यूलचे आयुष्य आणि बॅकलाईट डिग्रेडेशन कसे आहे?

A: रेट केलेल्या ऑपरेटिंग परिस्थितीत, मॉड्यूल 30,000 तासांपेक्षा जास्त आयुष्यासाठी डिझाइन केलेले आहे. 10,000 तासांच्या आत LED बॅकलाइट ब्राइटनेस डिग्रेडेशन 10% पेक्षा कमी असते. बॅकलाईटचे आयुष्य वाढवण्यासाठी जास्त काळ जास्तीत जास्त ब्राइटनेसवर काम करणे टाळण्याची शिफारस केली जाते.

Q6: ते स्पर्श कार्यक्षमतेला समर्थन देते?

A: हे मॉडेल फक्त-डिस्प्ले मॉड्यूल आहे आणि स्पर्श कार्यक्षमता समाकलित करत नाही. तथापि, आम्ही जुळणारे प्रतिरोधक किंवा कॅपेसिटिव्ह टच स्क्रीन घटक देऊ शकतो आणि लॅमिनेशन प्रक्रियेस मदत करू शकतो. टच स्क्रीन स्वतंत्रपणे खरेदी करणे आणि एकत्रित करणे आवश्यक आहे.

नमुना पुरवठा धोरण

नमुना उपलब्धता: 1-10 तुकड्यांचे लहान-बॅचचे नमुने ग्राहक मूल्यांकन आणि चाचणीसाठी उपलब्ध आहेत.

समाविष्ट दस्तऐवजीकरण: प्रत्येक नमुना पॅकेजमध्ये हे समाविष्ट आहे:

• पूर्ण उत्पादन डेटाशीट

• यांत्रिक रेखाचित्रे (CAD फाइल DXF/STEP फॉरमॅटमध्ये)

• पिन व्याख्या आणि विद्युत कनेक्शन आकृती

• शिफारस केलेले आरंभिकरण वेळ आणि नोंदणी कॉन्फिगरेशन कोड

• सुरक्षित ऑपरेशन आणि ESD संरक्षण मार्गदर्शक तत्त्वे

नमुना मूल्यमापन शिफारसी

नमुन्यांची विनंती करण्यापूर्वी, कृपया तुमच्या तांत्रिक कार्यसंघाकडे खालील क्षमता असल्याची खात्री करा:

• ड्रायव्हिंग क्षमता: मॉड्यूलसाठी 3.2V लॉजिक पॉवर आणि 12-16V एलईडी बॅकलाइट पॉवर प्रदान करण्याची क्षमता

• इंटरफेस सुसंगतता: सिस्टम मदरबोर्ड FH19‑40S‑0.5SH(51) 40‑पिन कनेक्टर किंवा समतुल्य ॲडॉप्टर सोल्यूशन सामावून घेऊ शकतो

• सिग्नल समर्थन: मुख्य नियंत्रण चिप RGB 24‑bit किंवा 16‑bit समांतर इंटरफेस सिग्नल आउटपुट करू शकते

• थर्मल विचार: तुमच्या डिव्हाइसमध्ये पुरेशी उष्णता पसरवण्याची जागा आरक्षित आहे

🔧 व्यावसायिक तांत्रिक समर्थन व्याप्ती

मुख्य तांत्रिक सहाय्य (विनामूल्य प्रदान)

आम्ही थेट ग्राहकांना खालील व्यावसायिक LCD मॉड्यूल-संबंधित तांत्रिक समर्थन ऑफर करतो:

1. तपशील आणि एकत्रीकरण सल्ला

• मॉड्यूल इलेक्ट्रिकल वैशिष्ट्ये आणि वीज पुरवठा डिझाइन शिफारसींचे स्पष्टीकरण

• यांत्रिक स्थापना आणि संरचनात्मक सुसंगतता विश्लेषण

• कनेक्टर सोल्डरिंग आणि केबल असेंबली प्रक्रियेबद्दल मार्गदर्शन

• पर्यावरणीय अनुकूलता (तापमान/आर्द्रता) मूल्यांकनासाठी शिफारसी

2. ड्रायव्हर IC तांत्रिक दस्तऐवजीकरण

• ILI6485 ड्रायव्हर IC साठी संपूर्ण डेटाशीट

• तपशीलवार नोंदणी कॉन्फिगरेशन आणि आरंभिकरण अनुक्रम उदाहरणे

• इंटरफेस टाइमिंग पॅरामीटर विश्लेषण आणि जुळणाऱ्या शिफारसी

• कलर गॅमा दुरुस्तीसाठी संदर्भ योजना

3. ऑप्टिकल परफॉर्मन्स ट्यूनिंग मार्गदर्शन

• ब्राइटनेस एकरूपता चाचणी पद्धती आणि मानके

• वास्तविक प्रतिष्ठापनांमध्ये कोन वैशिष्ट्ये पाहण्यासाठी ऑप्टिमायझेशन सूचना

• कॉन्ट्रास्ट आणि रंग कामगिरीसाठी समायोजन दिशानिर्देश

• प्रतिसाद वेळ चाचणी आणि मूल्यमापन योजना

4. विश्वसनीयता पडताळणी समर्थन

• शिफारस केलेले बर्न-इन चाचणी परिस्थिती आणि चक्र

• ESD संरक्षण डिझाइन आणि शिफारसी

• तापमान चक्र चाचणी पद्धती

• दीर्घकालीन ऑपरेशनल विश्वसनीयता मूल्यमापनासाठी मुख्य मुद्दे

तांत्रिक समर्थन प्रतिसाद

• प्रतिसाद वेळ: तांत्रिक चौकशीचे उत्तर कामकाजाच्या दिवसात 24 तासांच्या आत दिले जाते

• संप्रेषण पद्धती: सखोल तांत्रिक देवाणघेवाण करण्यासाठी ईमेल, फोन आणि ऑनलाइन मीटिंगद्वारे समर्थन

• दस्तऐवजीकरण: सर्व तांत्रिक दस्तऐवज चीनी आणि इंग्रजी दोन्हीमध्ये प्रदान केले जातात

• FAQ लायब्ररी: ग्राहकांच्या संदर्भासाठी सामान्य एकत्रीकरण समस्यांसाठी एक समाधान लायब्ररी स्थापित केली आहे
