7.0' मोफत व्ह्यूइंग अँगल कलर TFT LCD डिस्प्ले मॉड्यूल

Tianfu सह, चायनीज LCD उत्पादनाचा सर्वोत्तम अनुभव घ्या: उच्च-गुणवत्ता, स्वस्त, सानुकूलित. 7.0' मोफत व्ह्यूइंग अँगल कलर TFT LCD डिस्प्ले मॉड्यूल: 1024×600 रिझोल्यूशन, 450cd/m² ब्राइटनेस आणि स्पष्ट स्पष्टतेसाठी 800:1 कॉन्ट्रास्ट. खडबडीत अँटी-ग्लेअर कोटिंग (2H/3H), -20°C ते +70°C ऑपरेशन, आणि 80° पाहण्याचे कोन. 25ms प्रतिसाद, 24-बिट रंग, TTL RGB इंटरफेस. औद्योगिक टिकाऊपणासाठी RoHS-प्रमाणित.

चौकशी पाठवा

उत्पादन वर्णन

अर्ज:

1.औद्योगिक ऑटोमेशन कंट्रोल इंटरफेस: फॅक्टरी मशिनरी, पीएलसी कंट्रोल पॅनेल आणि एचएमआय (मानवी-मशीन इंटरफेस) सिस्टमसाठी योग्य.

2.आउटडोअर पोर्टेबल उपकरणे: जसे की हँडहेल्ड टर्मिनल, सर्वेक्षण साधने आणि बाह्य चाचणी उपकरणे.

3.मेडिकल डिव्हाइस डिस्प्ले: कडक विश्वासार्हता आवश्यकता पूर्ण करणे.

4. परिवहन प्रणाली: वाहनातील डिस्प्ले, नेव्हिगेशन सिस्टम आणि लॉजिस्टिक टर्मिनल्स.

5.स्मार्ट होम कंट्रोल पॅनेल: केंद्रीय नियंत्रण प्रणाली आणि सुरक्षा निरीक्षण प्रदर्शन.

6.रिटेल आणि फूड सर्व्हिस टर्मिनल्स: POS सिस्टम, सेल्फ-ऑर्डरिंग कियोस्क आणि माहिती चौकशी मशीन.

आयटम वैशिष्ट्ये:

7.0' फ्री व्ह्यूइंग अँगल कलर TFT LCD डिस्प्ले मॉड्यूल हे सामान्य ग्राहक-श्रेणीचे पॅनेल नाही, परंतु सतत ऑपरेशन, परिवर्तनशील वातावरण आणि उच्च विश्वासार्हतेची मागणी करणाऱ्या औद्योगिक अनुप्रयोगांसाठी ऑप्टिमाइझ केलेले आहे. त्याची अँटी-ग्लेअर ट्रीटमेंट, विस्तृत ऑपरेटिंग तापमान श्रेणी आणि खडबडीत डिझाइन मजबूत प्रकाश, तीव्र तापमान किंवा कंपनाच्या परिस्थितीतही स्थिर आणि विश्वासार्ह प्रदर्शन कार्यप्रदर्शन सुनिश्चित करते.

Tianfu 7.0' मोफत व्ह्यूइंग अँगल कलर TFT LCD डिस्प्ले मॉड्यूल तपशील

मुख्य तपशील
डिस्प्ले आकार	7.0-इंच IPS TFT-LCD
ठराव	1024×RGB×600 (WVGA)
पिक्सेल पिच	0.1506(H) × 0.1432(V) मिमी
सक्रिय क्षेत्र	154.21(H) × 85.92(V) मिमी

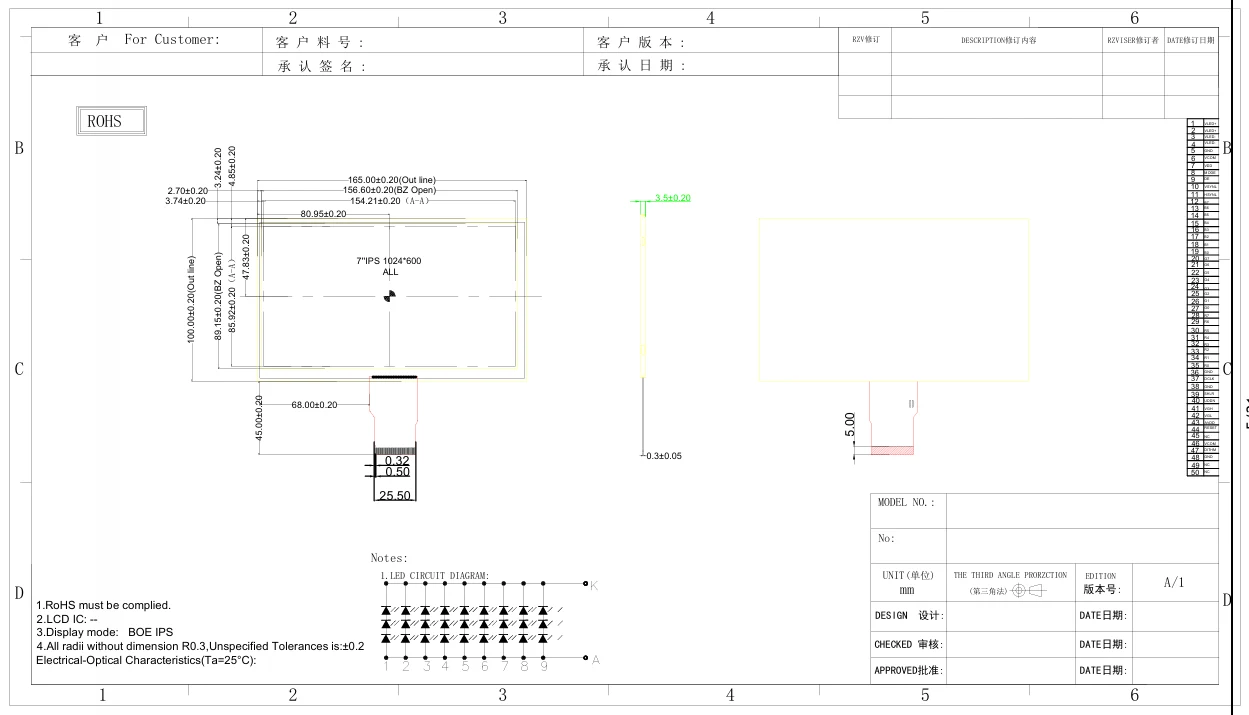

बाह्यरेखा परिमाणे	165(W) × 100(H) × 3.5(D) मिमी
डिस्प्ले मोड	सामान्यतः काळा (IPS तंत्रज्ञान)
इंटरफेस	TTL समांतर RGB (50-पिन FPC)
पृष्ठभाग उपचार	अँटी-ग्लेअर (2H/3H हार्ड कोटिंग)

विद्युत वैशिष्ट्ये
डिजिटल पुरवठा व्होल्टेज (VDD)	3.3V (3.0–3.6V)
ॲनालॉग सप्लाय व्होल्टेज (AVDD)	9.6V (9.4–9.8V)
TFT गेट व्होल्टेज (VGH/VGL)	18V (17–19V) / -6V (-7–-5V)
सध्याचा वापर (प्रकार)	VDD: 30mA, AVDD: 35mA, VGH: 0.5mA, VGL: 1mA
बॅकलाइट व्होल्टेज/करंट	9.6V (8.4–10.6V) / 180mA (27 LEDs)
ऑपरेटिंग तापमान	-20°C ते +70°C
स्टोरेज तापमान	-30°C ते +80°C

ऑप्टिकल वैशिष्ट्ये
ल्युमिनन्स (प्रकार)	450 cd/m² (सेंटर पॉइंट)
कॉन्ट्रास्ट रेशो (प्रकार)	800:1 (0° पाहण्याचा कोन)
प्रतिसाद वेळ (प्रकार)	25ms (उदय + पतन)
पाहण्याचा कोन (H/V)	80°/80° (CR > 10)
कलर गॅमट (NTSC)	५०%
रंगीतपणा (पांढरा)	x: 0.230–0.330, y: 0.260–0.360

इंटरफेस आणि नियंत्रण
कनेक्टर प्रकार	Hirose FH12A-50S-0.55H (50-पिन FPC)
डेटा इनपुट	8-बिट RGB (24-बिट रंग खोली)
सिंक मोड	DE मोड (डीफॉल्ट) / HS/VS मोड
स्कॅन दिशा नियंत्रण	L/R (डावी/उजवी शिफ्ट) / UPDN (वर/खाली स्कॅन)
Dithering समर्थन	8-बिट (H) किंवा 6-बिट (L) रिझोल्यूशन

Tianfu 7.0' मोफत व्ह्यूइंग अँगल कलर TFT LCD डिस्प्ले मॉड्यूल तपशील

स्पर्धात्मक फायदे: आमचे औद्योगिक प्रदर्शन का निवडावे?

वैशिष्ट्ये	आमचा आयटम	मानक औद्योगिक प्रदर्शन स्क्रीन	ग्राहक ग्रेड डिस्प्ले
चमक	450 cd/m²	250-350 cd/m²	200-300 cd/m²
ऑपरेटिंग तापमान	-20°C~~ +70°C	0°C ~~ +50°C	0°C~~ +40°C
कोन तंत्रज्ञान पहा	आयपीएस	सामान्यतः TN किंवा VA पटल	बरेच, परंतु काही औद्योगिक दर्जाचे आहेत.
पृष्ठभाग उपचार	व्यावसायिक अँटी-ग्लेअर हार्ड कोटिंग	मानक कोटिंग किंवा अनकोटेड	चकचकीत किंवा मानक उपचार
रंग सुसंगतता	कठोर पांढरा बिंदू रंग समन्वय नियंत्रण	सहसा मोठ्या सहनशीलतेसह	औद्योगिक सुसंगततेवर लक्ष केंद्रित करत नाही
कनेक्शन विश्वसनीयता	हिरोस प्रोफेशनल कनेक्टर्स	सामान्य कनेक्टर	ग्राहक-श्रेणी कनेक्टर
तांत्रिक सहाय्य	व्यावसायिक औद्योगिक अनुप्रयोग समर्थन	मर्यादित तांत्रिक सहाय्य	औद्योगिक तांत्रिक समर्थन नाही

पाच मुख्य फायदे

1.उत्कृष्ट वाचनीयता

● 450 nits उच्च ब्राइटनेस, बाहेरील आणि उच्च सभोवतालच्या प्रकाश वातावरणासाठी आदर्श

● सभोवतालच्या प्रकाशाचा हस्तक्षेप कमी करण्यासाठी अँटी ग्लेअर हार्ड कोटिंग

● स्पष्ट, स्पष्ट मजकूर आणि ग्राफिक्ससाठी 800:1 उच्च कॉन्ट्रास्ट गुणोत्तर

2.औद्योगिक ग्रेड विश्वसनीयता

● कठोर वातावरणासाठी विस्तृत ऑपरेटिंग तापमान श्रेणी (-20°C ते +70°C)

● थर्मल लोड कमी करण्यासाठी आणि सेवा आयुष्य वाढवण्यासाठी कमी पॉवर डिझाइन

● दीर्घकालीन स्थिर ऑपरेशनसाठी औद्योगिक दर्जाचे घटक आणि कनेक्टर

3. सातत्यपूर्ण पाहण्याची कामगिरी

● IPS तंत्रज्ञान 80°/80° रुंद दृश्य कोन प्रदान करते

● कोणत्याही कोनातून किमान रंग आणि चमक बदलणे

● एकाधिक कोन पाहण्याची आवश्यकता असलेल्या स्थापनेसाठी योग्य

4. सोपे एकत्रीकरण

● मानक TTL RGB इंटरफेस, मुख्य प्रवाहातील प्रोसेसरशी सुसंगत

● DE मोड आणि HS/VS सिंक मोडला सपोर्ट करते

● लवचिक स्कॅन दिशा नियंत्रण

● स्थापनेची जागा वाचवण्यासाठी भौतिक परिमाणे संक्षिप्त करा

5.खर्च परिणामकारकता

● वाजवी किमतीत औद्योगिक दर्जाची कामगिरी

● दीर्घ आयुष्य डिझाइनमुळे मालकीची एकूण किंमत कमी होते

● डिस्प्ले अयशस्वी झाल्यामुळे होणारे डाउनटाइम नुकसान कमी करते

आमची बांधिलकी

इंडस्ट्रियल डिस्प्ले सोल्युशन्समधील 16 वर्षांच्या अनुभवासह, आम्ही जगभरातील 120 हून अधिक औद्योगिक उपकरण उत्पादकांना डिस्प्ले मॉड्यूल प्रदान करतो. प्रत्येक पॅनेल औद्योगिक अनुप्रयोगांच्या गरजा पूर्ण करतो हे सुनिश्चित करण्यासाठी आमची उत्पादने कठोर गुणवत्ता नियंत्रण आणि विश्वासार्हता चाचणी घेतात.

1.गुणवत्ता नियंत्रण प्रणाली

● संपूर्ण प्रक्रिया चाचणी: कच्च्या मालापासून तयार उत्पादनांपर्यंत 37 गुणवत्तेची तपासणी

● चाचणीमध्ये बर्न: प्रत्येक बॅचमधील यादृच्छिक नमुने चाचणीमध्ये 72 तास उच्च तापमान आणि उच्च आर्द्रता बर्न करतात

● तापमान सायकलिंग चाचणी: विस्तृत तापमान कार्यप्रदर्शन प्रमाणित करते

● कंपन चाचणी: वाहतूक आणि ऑपरेशन दरम्यान विश्वासार्हतेचे अनुकरण करते

2.ग्राहक प्रशंसापत्रे

“आम्ही हे 7.0' मोफत व्ह्यूइंग अँगल कलर TFT LCD डिस्प्ले मॉड्यूल आमच्या व्हेंडिंग मशीनमध्ये 3 वर्षांसाठी वापरले आहे, 0.1% पेक्षा कमी बिघाड दरासह ते 5,000 युनिट्समध्ये स्थापित केले आहे. थेट बाहेरील सूर्यप्रकाशातही, सामग्री स्पष्टपणे दृश्यमान राहते. — एक स्मार्ट रिटेल उपकरण निर्माता

3.उद्योग प्रमाणपत्रे आणि अनुपालन

● RoHS पर्यावरण मानकांशी सुसंगत

● ISO 9001 गुणवत्ता व्यवस्थापन प्रणाली प्रमाणित

● अँटी स्टॅटिक डिझाइन (ESD संरक्षण)

● ग्राहकाच्या विनंतीनुसार संबंधित अनुपालन दस्तऐवज उपलब्ध

आमची सेवा:

प्रकल्प विकासाच्या टप्प्यात नमुने तपासण्याचे महत्त्व आम्हाला समजते:

1. नमुना अर्ज:

● नोंदणीकृत व्यवसाय वापरकर्ते 1-2 नमुन्यांसाठी अर्ज करू शकतात

● नमुना किंमत: अधिकृत ऑर्डर किंमतीच्या 70%

● नमुना शिपिंग: पुष्टीकरणानंतर 24 तासांच्या आत पाठवले जाते

2. नमुना तांत्रिक समर्थन:

● विनामूल्य इंटरफेस तपशील आणि ड्राइव्हर मार्गदर्शक

● मूलभूत डीबगिंग समर्थन

● शिफारस केलेले जुळणारे ड्रायव्हर बोर्ड आणि केबल्स

3. चाचणी आणि प्रमाणीकरण समर्थन

● विनामूल्य: ऑप्टिकल चाचणी अहवाल (चमक, रंगसंगती, एकरूपता)

● उपलब्ध: तापमान चाचणी डेटा, विश्वसनीयता चाचणी अहवाल

● सानुकूल चाचणी: विशिष्ट ग्राहकांच्या आवश्यकतांनुसार विशेष चाचणी घेतली जाऊ शकते

● अर्ज सल्ला: आमचे अभियंते एकत्रीकरण शिफारसी देऊ शकतात

4.वारंटी धोरण

● मानक वॉरंटी: १२ महिन्यांची वॉरंटी (पावतीच्या तारखेपासून)

● वॉरंटी कव्हरेज: भौतिक दोष आणि कारागीर दोष कव्हर करते

● वॉरंटी प्रतिसाद: दर्जेदार अभिप्राय मिळाल्यानंतर 24 तासांच्या आत प्रतिसाद

● दुरुस्ती किंवा बदली: गुणवत्तेची समस्या असल्याची पुष्टी केलेल्या उत्पादनांसाठी, आम्ही राऊंड ट्रिप शिपिंग खर्च कव्हर करतो

5.रिटर्न आणि एक्सचेंज नियम

● तपासणी कालावधी: वस्तू मिळाल्यापासून 7 दिवसांच्या आत देखावा आणि गुणवत्तेवर आक्षेप घेतला जाऊ शकतो

● गुणवत्ता समस्या: उत्पादनाच्या गुणवत्तेच्या समस्या असल्याची पुष्टी झाल्यास, आम्ही सर्व परतावा आणि विनिमय खर्च कव्हर करतो

● चुकीचे किंवा गहाळ आयटम: आम्ही त्रुटी दुरुस्त करण्यासाठी सर्व खर्च कव्हर करतो

● नॉन-क्वालिटी रिटर्न: न वापरलेली उत्पादने पावतीच्या 30 दिवसांच्या आत परत केली जाऊ शकतात; राऊंड-ट्रिप शिपिंग आणि 10% रिपॅकेजिंग फीसाठी ग्राहक जबाबदार आहे

6.बल्क ऑर्डर सपोर्ट

● किमान ऑर्डर प्रमाण (MOQ): 100 तुकडे (इतर मॉडेल्ससह मिसळण्यायोग्य)

● लीड टाइम: मानक उत्पादनांसाठी 7-10 कामकाजाचे दिवस; मोठ्या प्रमाणात ऑर्डरसाठी 3-4 आठवडे

● कस्टमायझेशन सेवा: ग्लास कस्टमायझेशन, FPC कस्टमायझेशन, बॅकलाइट ॲडजस्टमेंट इ.

● दीर्घकालीन पुरवठा वचनबद्धता: किमान 5 वर्षांच्या उपलब्धता कालावधीसह औद्योगिक उत्पादनांसाठी दीर्घकालीन पुरवठा हमी
