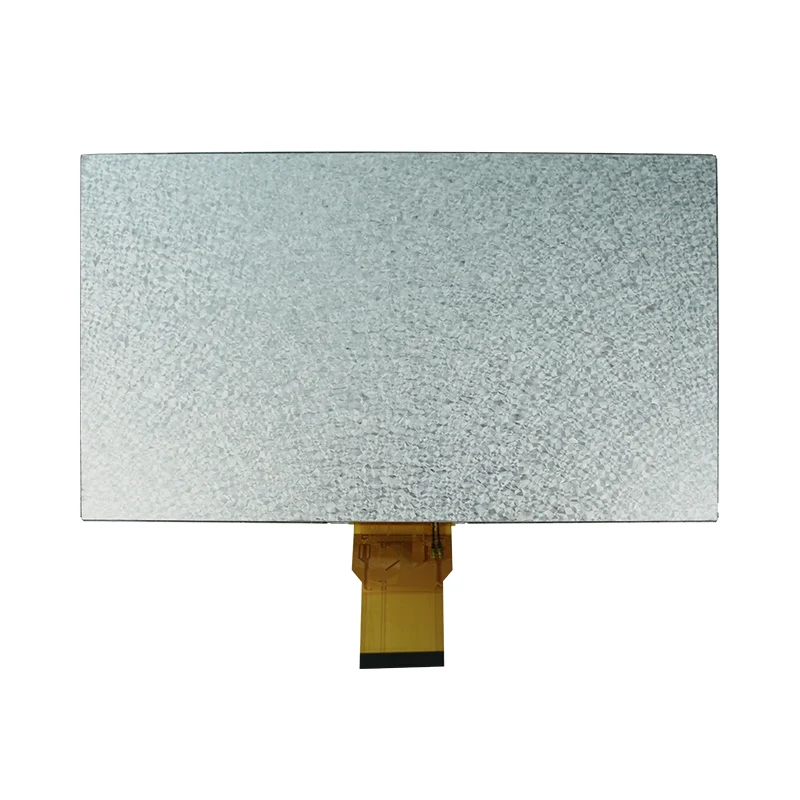

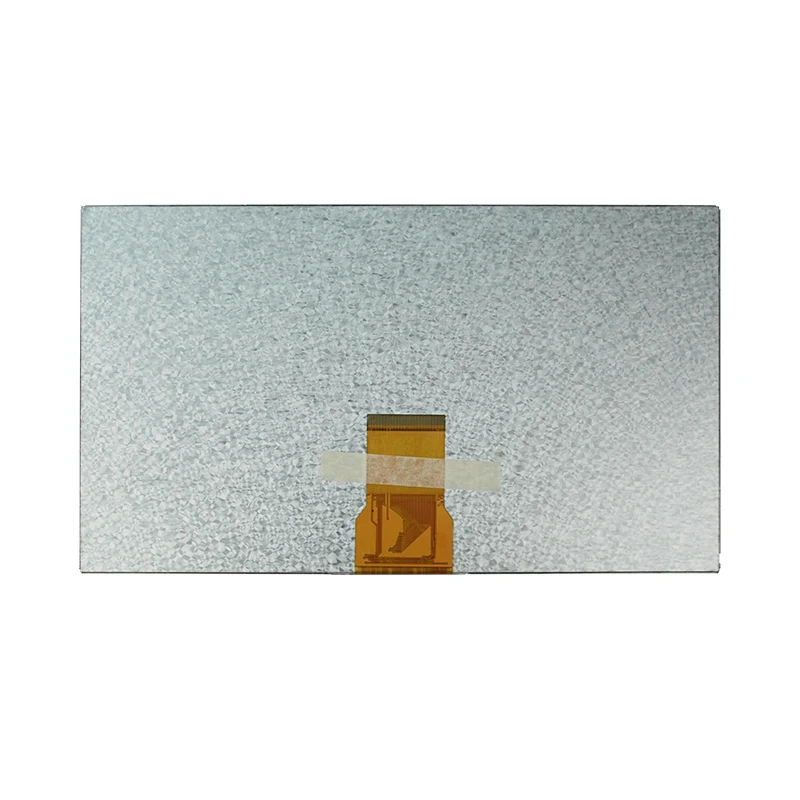

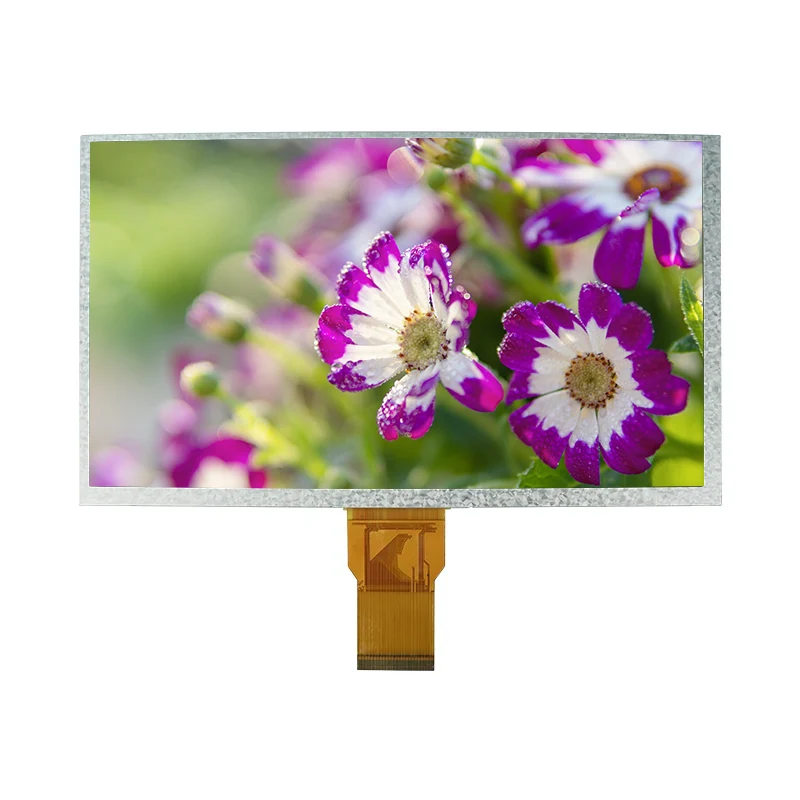

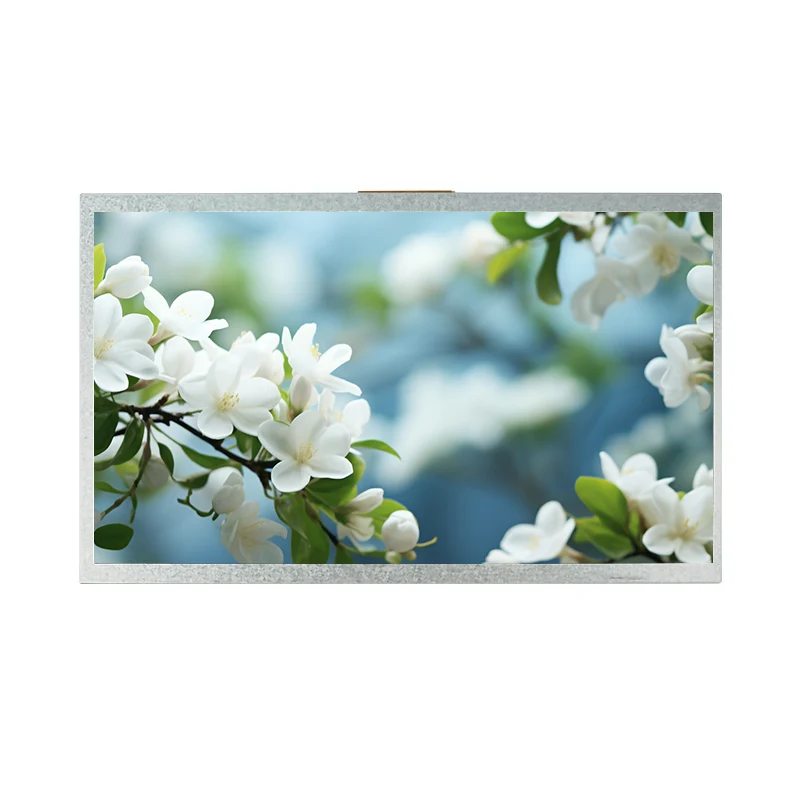

9.0' ट्रान्समिसिव्ह कलर TFT LCD डिस्प्ले मॉड्यूल

Tianfu 24-बिट RGB इंटरफेस आणि COG तंत्रज्ञानासह एक खडबडीत 9.0" 800x480 HMI TFT LCD वाइडस्क्रीन मॉड्यूल ऑफर करते. इनडोअर इंडस्ट्रियल/मेडिकल ऑटोमेशनसाठी आदर्श, ते कस्टम FPCs ला समर्थन देते, -20°C ते 70°C पर्यंत ऑपरेट करते आणि त्यात 1-2-2-वॉरंटचा समावेश आहे.

चौकशी पाठवा

उत्पादन वर्णन

मुख्य फायदे - हे मॉड्यूल तुमच्या ऍप्लिकेशनला का बसते

📐उच्च-रिझोल्यूशन स्पष्टता:800×480 RGB-स्ट्रीप पिक्सेल व्यावसायिक HMI इंटरफेससाठी शार्प मजकूर आणि ग्राफिक्स वितरीत करतात.

🌡️कमाल तापमान श्रेणी:-20℃ ते 70℃ पर्यंत चालते — गरम न केलेले कारखाने, बाहेरील कियॉस्क आणि कोल्ड स्टोरेज वातावरणात विश्वसनीय.

🔌अखंड एकत्रीकरण:24-बिट समांतर RGB इंटरफेस आणि COG (चिप-ऑन-ग्लास) डिझाइन हार्डवेअर लेआउट सुलभ करतात आणि सिस्टम आकार कमी करतात.

💡दीर्घायुषी बॅकलाइट:20,000-तास LED लाइफटाइम देखभाल कमी करते. 120 cd/m² ल्युमिनन्स उत्कृष्ट वाचनीयता सुनिश्चित करते.

⚡ स्थिर उर्जा डिझाइन:वाइड व्होल्टेज सहिष्णुता (DVDD 2.8–3.6V, AVDD 9.4–9.8V) विविध पॉवर सिस्टमसह सुसंगतता सुनिश्चित करते.

🛠️सानुकूलित तयार:लहान-बॅच चाचणी ऑर्डर स्वीकारले. सानुकूल करण्यायोग्य FPC, बॅकलाइट, टच पॅनेल आणि फर्मवेअर तुमच्या गरजा पूर्ण करण्यासाठी.

तांत्रिक तपशील

मुख्य तपशील
डिस्प्ले आकार	9.0-इंच a-Si TFT-LCD (ट्रान्समिसिव्ह)
ठराव	800(RGB) × 480 पिक्सेल (RGB-पट्टी)
पाहण्याची दिशा	6 वा
डिस्प्ले मोड	सामान्य पांढरा TN
इंटरफेस	24-बिट समांतर RGB (MPU इंटरफेस)
पॉवर तपशील
डिजिटल पुरवठा व्होल्टेज (DVDD)	3.0 V (किमान) - 3.3 V (Typ) - 3.6 V (कमाल)
ॲनालॉग सप्लाय व्होल्टेज (AVDD)	9.4 V (किमान) - 9.6 V (टाइप) - 9.8 V (कमाल)
गेट ऑन व्होल्टेज (VGH)	17 V (किमान) - 18 V (Typ) - 19 V (कमाल)
गेट ऑफ व्होल्टेज (VGL)	-6.6 V (किमान) - -6 V (टाइप) - -5.4 V (कमाल)
VCOM व्होल्टेज	3.7 V (प्रकार)
बॅकलाइट तपशील
एलईडी कॉन्फिगरेशन	पांढरा एलईडी × 18 (3×6 ॲरे)
एकूण एलईडी प्रवाह	120 mA (20 mA × 6)
एलईडी फॉरवर्ड व्होल्टेज (VL)	9.0 V (प्रकार) - 9.9 V (कमाल)
एलईडी ल्युमिनन्स	≥3000 cd/m²
एलसीएम ल्युमिनन्स	120 cd/m² (प्रकार)
एलईडी लाइफटाइम	≥20,000 तास
पर्यावरणीय तपशील
ऑपरेटिंग तापमान	-20.0℃ ते 70.0℃
स्टोरेज तापमान	-30.0℃ ते 80.0℃
वेळ तपशील
DCLK वारंवारता	33.3 MHz (Typ) - 50 MHz (कमाल)
क्षैतिज एकूण कालावधी (गु)	928 DCLK सायकल
अनुलंब एकूण कालावधी (टीव्ही)	525 क्षैतिज रेषा
एचएस बॅक पोर्च (थबी)	88 DCLK सायकल
VS बॅक पोर्च (Tvb)	32 क्षैतिज रेषा

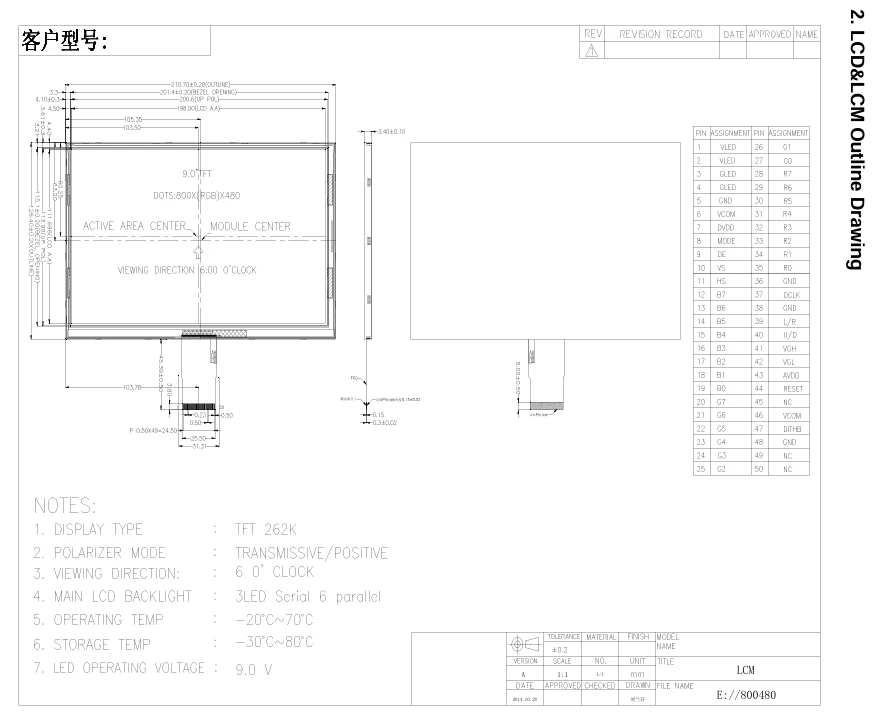

तपशील

अनुप्रयोग आणि यशोगाथा

हे 9.0" एचएमआय स्क्वेअर टीएफटी एलसीडी मॉड्यूल अशा उद्योगांमध्ये यशस्वीरित्या तैनात केले गेले आहे जेथे विश्वासार्हता आणि स्पष्टता महत्त्वपूर्ण आहे. खाली विशिष्ट वापर प्रकरणे आणि वास्तविक-जगातील उदाहरणे आहेत.

🏭औद्योगिक ऑटोमेशन - CNC मशीन नियंत्रण पॅनेल

एका युरोपियन मशिनरी उत्पादकाने हे मॉड्यूल त्यांच्या CNC ऑपरेटर पॅनेलमध्ये समाकलित केले. -20℃ ते 70℃ ऑपरेटिंग रेंजने फॅक्टरी वातावरणात गरम न झालेल्या वातावरणात विश्वसनीय कामगिरी सुनिश्चित केली, तर 24-बिट RGB इंटरफेस त्यांच्या विद्यमान कंट्रोलरशी कनेक्शन सुलभ करते.

🏥वैद्यकीय उपकरणे - पोर्टेबल पेशंट मॉनिटर

एका वैद्यकीय उपकरणाच्या स्टार्टअपने या मॉड्यूलचा वापर त्याच्या कॉम्पॅक्ट COG डिझाइन आणि स्थिर 120 cd/m² ल्युमिनन्ससाठी केला आहे, ज्यामुळे हॉस्पिटलच्या उज्ज्वल सेटिंग्जमध्ये स्पष्ट वेव्हफॉर्म डिस्प्ले सक्षम केला जातो. सानुकूल FPC रुपांतराने त्यांच्या स्लिम एन्क्लोजरमध्ये बसण्यास मदत केली.

🏠 एसमार्ट होम - सेंट्रल कंट्रोल हब

एका स्मार्ट होम इंटिग्रेटरने हे मॉड्यूल त्याच्या विस्तृत तापमान श्रेणी आणि दीर्घ बॅकलाइट लाइफसाठी निवडले, ज्यामुळे ते इनडोअर वॉल पॅनेल आणि आउटडोअर गेट इंटरकॉम दोन्हीसाठी योग्य बनले. 20,000-तास एलईडी लाइफ दीर्घकालीन देखभाल चिंता कमी करते.

📊आउटडोअर कियोस्क - तिकीट टर्मिनल

स्टोरेज तापमान -30 डिग्री सेल्सियस पर्यंत खाली आणि -20 डिग्री सेल्सियस पर्यंत कार्यरत असताना, हे मॉड्यूल आउटडोअर तिकीट किओस्कमध्ये हिवाळ्यात टिकून राहिले. 800×480 रिझोल्यूशनने QR कोड आणि व्यवहार माहितीचे स्पष्ट प्रदर्शन प्रदान केले.

प्रमाणपत्रे, गुणवत्ता हमी आणि तांत्रिक समर्थन (FAQ)

प्रश्न: टियानफू डिस्प्लेमध्ये कोणती मॅन्युफॅक्चरिंग प्रमाणपत्रे आहेत?

अ:Tianfu डिस्प्ले ISO 9001:2015 प्रमाणित सुविधा चालवते, जे डिझाइन, बाँडिंग आणि डिलिव्हरीसाठी प्रमाणित गुणवत्ता व्यवस्थापन सुनिश्चित करते. सर्व मॉड्युल्स RoHS आणि REACH अनुरूप कच्चा माल वापरतात, जागतिक पर्यावरण-नियमांशी जुळतात.

प्रश्न: प्रत्येक उत्पादन लॉटवर कोणत्या विशिष्ट गुणवत्तेच्या चाचण्या केल्या जातात?

अ:प्रत्येक बॅचमध्ये काच/ICs साठी इनकमिंग क्वालिटी कंट्रोल (IQC), ऑटोमेटेड COG/FOG बाँडिंग लाइन अलाइनमेंटसाठी इन-प्रोसेस क्वालिटी कंट्रोल (IPQC) आणि 100% आउटगोइंग क्वालिटी कंट्रोल (OQC) यासह कठोर तपासणी वर्कफ्लो होते. विश्वासार्हता चाचण्यांमध्ये तापमान सायकलिंग, आर्द्रता प्रतिरोध, कंपन आणि बॅकलाइट एजिंग यांचा समावेश होतो.

प्रश्न: तुम्ही डिस्प्ले मॅन्युफॅक्चरिंग बॅचसाठी ट्रेसेबिलिटी प्रदान करता का?

अ:होय. प्रत्येक मॉड्युलला त्याच्या अचूक असेंब्ली तारीख, रासायनिक बॅच आणि लॅब टेस्ट लॉगमध्ये मॅप केलेल्या ट्रॅक करण्यायोग्य लॉट कोडसह क्रमवारी लावली जाते. हे दीर्घ-जीवन चक्र औद्योगिक अनुप्रयोगांसाठी आवश्यक असलेले जलद 8D मूळ-कारण विश्लेषण सक्षम करते.

प्रश्न: तुमचे मानक वॉरंटी आणि हार्डवेअर बदलण्याचे धोरण काय आहे?

अ:आम्ही दोष कव्हर करण्यासाठी 12-महिन्यांची मानक निर्माता वॉरंटी ऑफर करतो. पुष्टी केलेल्या गुणवत्तेच्या समस्यांसाठी, क्लायंट प्रोजेक्ट डाउनटाइम कमी करण्यासाठी रिप्लेसमेंट युनिट्सवर 5-7 व्यावसायिक दिवसांमध्ये वेगाने प्रक्रिया केली जाते.

प्रश्न: तुम्ही इंटिग्रेशनसाठी फर्मवेअर आणि टेक्निकल इनिशिएलायझेशन कोड देता का?

अ:एकदम. आम्ही संपूर्ण डेटाशीट स्पेक्स, इनिशिएलायझेशन कोड स्क्रिप्ट्स, क्लॉक टाइमिंग डायग्राम, मेकॅनिकल ड्रॉइंग आणि इंटरफेस रजिस्टर नोट्ससह संपूर्ण हार्डवेअर-सॉफ्टवेअर दस्तऐवजीकरण पॅकेट प्रदान करतो.

प्रश्न: मोठ्या प्रमाणात उत्पादन वचनबद्धतेपूर्वी मला लहान-बॅचचा नमुना मिळू शकतो?

अ:होय, 1 ते 30 तुकड्यांच्या अभियांत्रिकी चाचणी ऑर्डर्सचे संकल्पनेच्या पुराव्या चाचणीसाठी स्वागत आहे. मानक नमुने 1 आठवड्याच्या आत पाठवले जातात, तर सानुकूल FPC राउटिंग, बॅकलाइट बदल किंवा टच पॅनल आच्छादनांना प्रोटोटाइपिंगसाठी 2-3 आठवडे लागतात.
