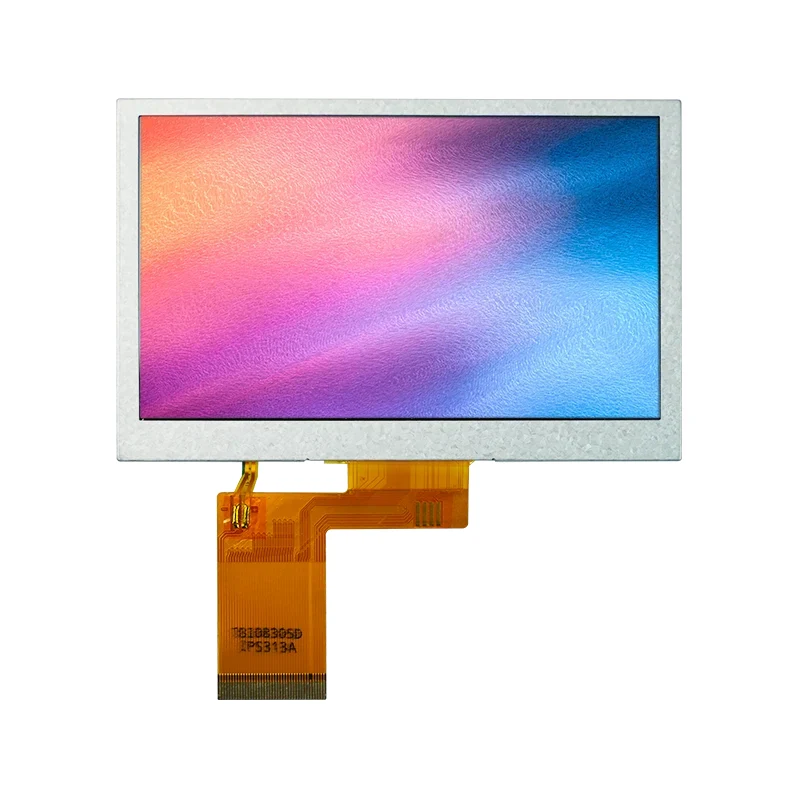

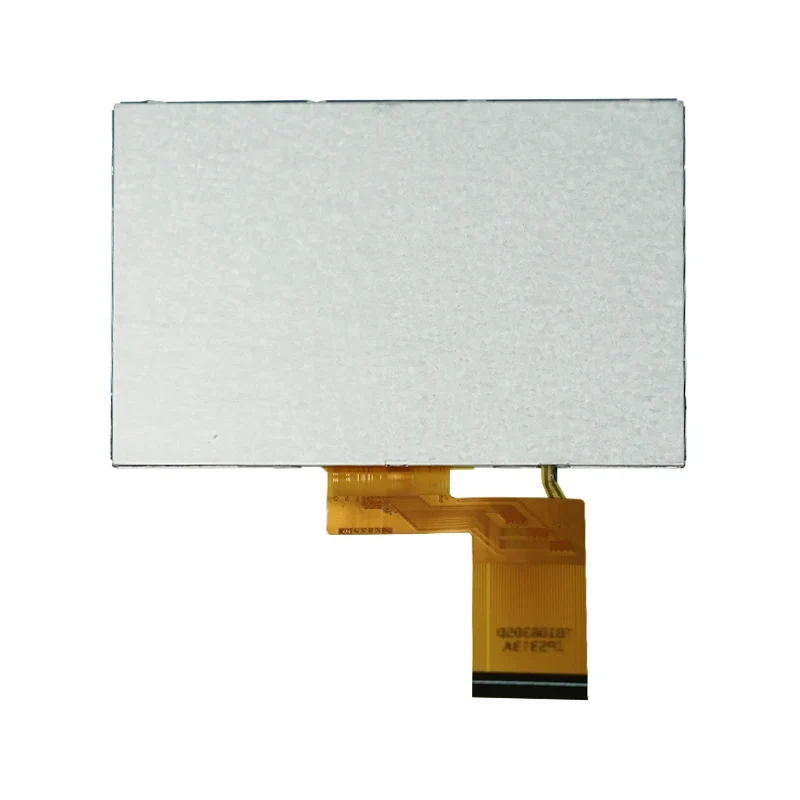

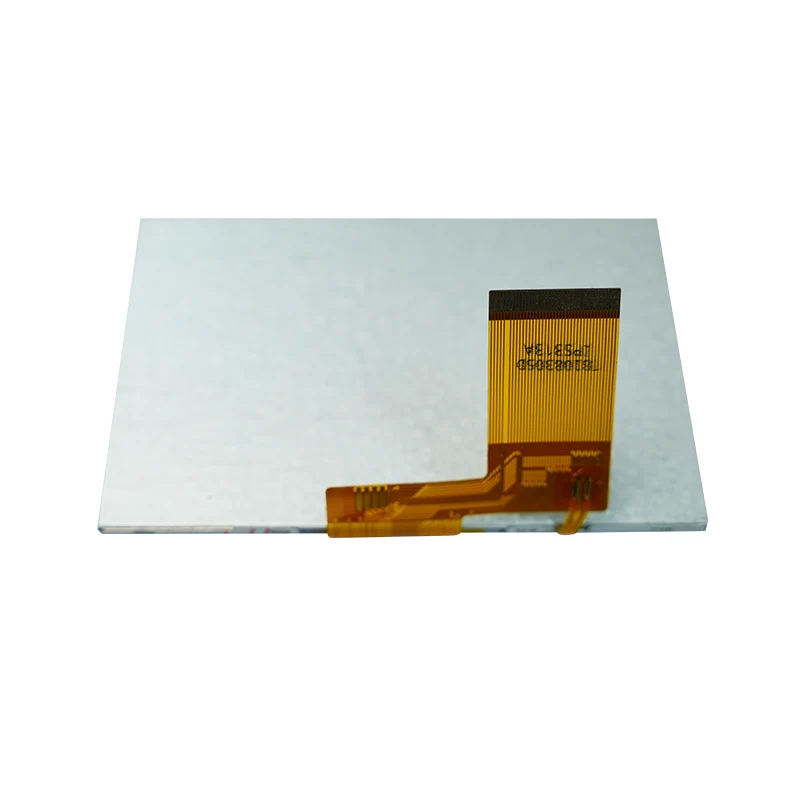

4.3' RGB इंटरफेस IPS TFT LCD स्क्रीन मॉड्यूल

उच्च गुणवत्तेवर आणि सानुकूलित एलसीडी उत्पादनावर लक्ष केंद्रित करून तियानफू हा तुमचा विश्वासार्ह चीन पुरवठादार असेल. हे 4.3' RGB इंटरफेस IPS TFT LCD स्क्रीन मॉड्यूल, SC7283 IC सह 480×RGB×272 रिझोल्यूशन, वैशिष्ट्ये 1000:1 कॉन्ट्रास्ट, 40-50% कलर गॅमट, आणि 24-बिट RGB इंटरफेस (R0-R7/G0-G7/B0-B7/B). -10℃~60℃ वर चालते, 80℃/48तास थर्मल चाचण्या टिकते.

चौकशी पाठवा

उत्पादन वर्णन

मूळ क्षमता:

• डायनॅमिक प्रतिमा, मजकूर आणि ग्राफिकल यूजर इंटरफेस (GUI) प्रदर्शित करा

• स्पष्ट आणि वाचनीय सामग्री सुनिश्चित करून 480×272 रिझोल्यूशनला समर्थन द्या

• RGB इंटरफेसद्वारे मुख्य कंट्रोल चिपशी थेट कनेक्शन, सिस्टीम एकत्रीकरण सुलभ करणे

• उच्च-ब्राइटनेस बॅकलाइट (नमुनेदार मूल्य 620 cd/m²) मजबूत प्रकाश वातावरणात दृश्यमानता सुनिश्चित करते

• लो-पॉवर डिझाइन डिव्हाइसच्या बॅटरीचे आयुष्य वाढवते

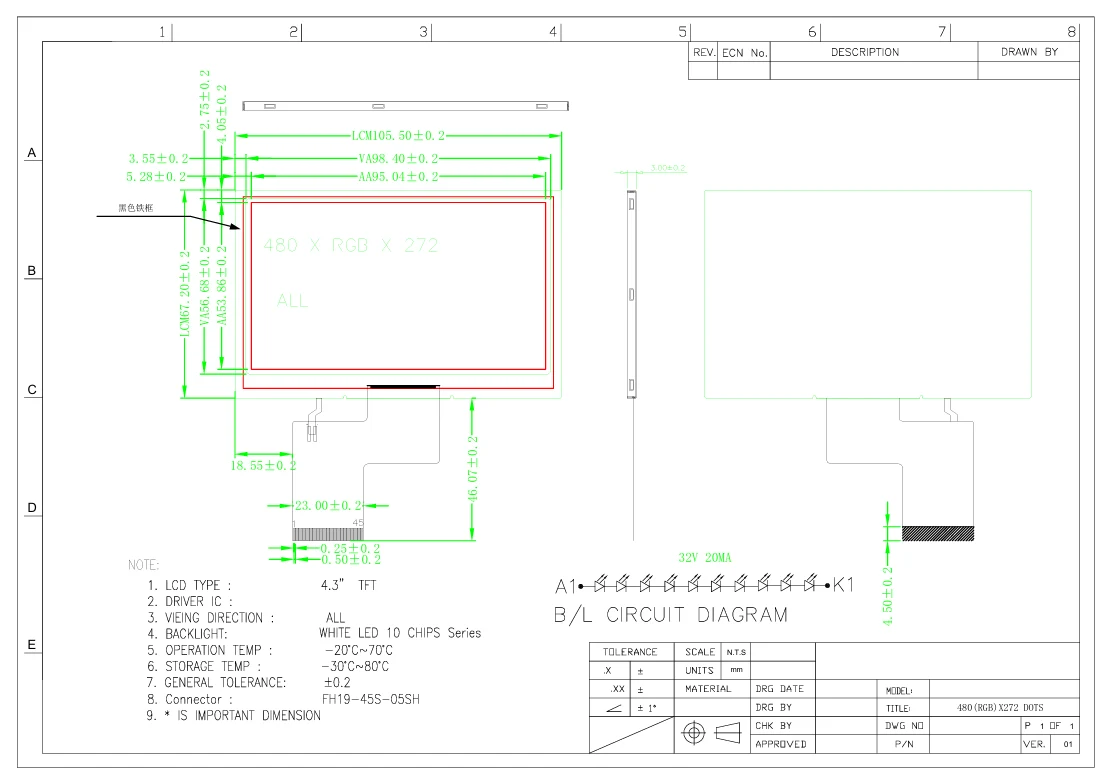

Tianfu सानुकूलित 4.3' RGB इंटरफेस IPS TFT LCD स्क्रीन मॉड्यूल तपशील

डिस्प्ले आकार	4.3-इंच TFT-LCD
ठराव	480 × RGB × 272
सक्रिय क्षेत्र	९५.०४ मिमी (डब्ल्यू) × ५३.८६ मिमी (एच)
पिक्सेल पिच	0.198mm (H) × 0.198mm (W)*
डिस्प्ले मोड	सामान्यतः काळा (RGB इंटरफेस)
ड्रायव्हर आयसी	SC7283
बॅकलाइट ल्युमिनन्स	620 cd/m² (प्रकार)
इंटरफेस प्रकार	24-बिट RGB (R0-R7/G0-G7/B0-B7)
नियंत्रण सिग्नल	CLK, HSYNC, VSYNC, DEN, DISP
वीज पुरवठा	VCC: 2.65~3.3V \| IOVCC: 1.65~3.3V
ऑपरेटिंग तापमान.	-20℃ ~ +70℃ (स्टोरेज) / -10℃ ~ +60℃ (ऑपरेशन)
कॉन्ट्रास्ट रेशो	800:1 (किमान) / 1000:1 (प्रकार)
प्रतिसाद वेळ	35ms (किमान) / 40ms (प्रकार)
रंग सरगम	40%~50% (CIE1931)

Tianfu सानुकूलित 4.3' RGB इंटरफेस IPS TFT LCD स्क्रीन मॉड्यूल तपशील

हे 4.3' RGB इंटरफेस IPS TFT LCD स्क्रीन मॉड्यूल त्याच्या कॉम्पॅक्ट आकार, उच्च चमक आणि खडबडीतपणामुळे अनेक उद्योगांमध्ये मोठ्या प्रमाणावर वापरले जाते.

येथे काही विशिष्ट अनुप्रयोग परिस्थिती आणि केस उदाहरणे आहेत:

औद्योगिक ऑटोमेशन आणि नियंत्रण प्रणाली

• केस: रिअल-टाइम उत्पादन डेटा आणि उपकरणाची स्थिती प्रदर्शित करण्यासाठी कारखाना उत्पादन लाइन मॉनिटरिंग टर्मिनल्समध्ये वापरले जाते. सशक्त सभोवतालच्या प्रकाशात, उच्च-ब्राइटनेस बॅकलाइट ऑपरेटर माहिती स्पष्टपणे वाचू शकतात याची खात्री करते.

• फायदे: वाइड-तापमान ऑपरेशन (-10°C~60°C) कार्यशाळेच्या वातावरणास अनुकूल आहे; जलद प्रतिसाद वेळ (40ms) डायनॅमिक अद्यतनांना समर्थन देते.

वैद्यकीय उपकरणे

• केस: रुग्णाचा डेटा आणि ग्राफिकल परिणाम प्रदर्शित करण्यासाठी रक्तातील ग्लुकोज मीटर किंवा इलेक्ट्रोकार्डियोग्राफ (ECGs) सारख्या पोर्टेबल वैद्यकीय निदान साधनांमध्ये एकत्रित केले जाते.

• फायदे: उच्च कॉन्ट्रास्ट रेशो (1000:1) वैद्यकीय कर्मचाऱ्यांना अचूक निर्णय घेण्यास मदत करण्यासाठी प्रतिमा स्पष्टता सुधारते; कमी उर्जा वापर डिव्हाइस रनटाइम वाढवते.

ग्राहक इलेक्ट्रॉनिक्स

• केस: तापमान, आर्द्रता आणि डिव्हाइस कंट्रोल इंटरफेस प्रदर्शित करण्यासाठी स्मार्ट होम कंट्रोल पॅनेलमध्ये लागू केले जाते.

• फायदे: RGB इंटरफेस वापरकर्ता परस्परसंवाद वाढविण्यासाठी समृद्ध रंगांना समर्थन देतो; लहान पिक्सेल पिच (0.198 मिमी) उत्कृष्ट प्रतिमा गुणवत्ता प्रदान करते.

ऑटोमोटिव्ह आणि वाहतूक प्रणाली

• केस: नेव्हिगेशन आणि मीडिया सामग्री सादर करण्यासाठी वाहनातील इन्फोटेनमेंट सिस्टम किंवा मागील सीट डिस्प्लेमध्ये वापरले जाते.

• फायदे: कंपन-प्रतिरोधक डिझाइन (मजबूत TFT संरचनेवर आधारित) वाहनाच्या कंपनांना सामावून घेते; सामान्यतः काळा मोड गडद वातावरणात चमक कमी करतो.

एम्बेडेड विकास आणि शिक्षण

• केस: रोबोट कंट्रोल इंटरफेस किंवा IoT डिव्हाइस डिस्प्ले यासारख्या प्रोटोटाइपिंगसाठी विद्यार्थी आणि अभियंते वापरतात.

• फायदे: सामान्य मायक्रोकंट्रोलर (उदा. STM32, Raspberry Pi) शी सुलभ कनेक्शनसाठी साधा इंटरफेस (CLK, HSYNC, इ.).

• विस्तारित ॲप्लिकेशन्स: POS टर्मिनल्स, सिक्युरिटी मॉनिटरिंग डिस्प्ले, स्मार्ट इन्स्ट्रुमेंट पॅनेल इ.

या डिस्प्ले मॉड्यूलच्या वास्तविक कार्यक्षमतेचे सर्वसमावेशक मूल्यमापन करण्यासाठी आम्ही विविध उद्योगांमधील उत्पादक वापरकर्त्यांकडून अभिप्राय गोळा केला आहे. कृपया लक्षात घ्या की अनुभव वैशिष्ट्यांवर आणि विशिष्ट अनुप्रयोगांवर आधारित आहे आणि विशिष्ट वापराच्या वातावरणावर अवलंबून बदलू शकतो.

व्हिज्युअल कामगिरी

• ब्राइटनेस आणि वाचनीयता: वापरकर्ते नोंदवतात की 620 cd/m² बॅकलाइट बाहेरील किंवा तेजस्वीपणे प्रकाश असलेल्या इनडोअर वातावरणासाठी पुरेसा तेजस्वी आहे, सामग्रीची स्पष्ट दृश्यमानता सुनिश्चित करते. 1000:1 चे ठराविक कॉन्ट्रास्ट रेशो काळ्या रंगांना अधिक खोलवर आणते आणि गोरे उजळते, एकूण दृश्य अनुभव वाढवते.

• कलर परफॉर्मन्स: 40%~50% (CIE1931) कव्हर असलेल्या कलर गॅमटसह, रंग पुनरुत्पादन वास्तववादी आहे, जे चार्ट आणि प्रतिमा प्रदर्शित करण्यासाठी योग्य बनवते. तथापि, व्यावसायिक ग्राफिक डिझाइन अनुप्रयोगांसाठी रंग सरगम मर्यादित असू शकते.

• प्रतिसाद वेळ: 40ms चा ठराविक प्रतिसाद वेळ बहुतेक स्थिर आणि गतिमान सामग्रीसाठी पुरेसा असतो. वेगवान व्हिडिओ प्लेबॅक दरम्यान थोडासा मोशन ब्लर येऊ शकतो, ते औद्योगिक नियंत्रण आणि नॉन-हाय-स्पीड गेमिंग परिस्थितींसाठी योग्य आहे.

एकत्रीकरण आणि वापर सुलभता

• इंटरफेस सुसंगतता: 24-बिट RGB इंटरफेस व्यापकपणे समर्थित आहे, वापरकर्ते ARM Cortex-M मालिका किंवा Linux सिस्टीमसह साध्या एकत्रीकरणाचा अहवाल देतात. नियंत्रण सिग्नल (जसे की DEN, DISP) वेळेचे कॉन्फिगरेशन सुलभ करतात.

• पॉवर मॅनेजमेंट: विस्तृत व्होल्टेज इनपुट रेंज (VCC 2.65~3.3V) लवचिक वीज पुरवठ्याला अनुमती देते, ज्यामुळे बाह्य नियमनाची गरज कमी होते. मोजलेले वीज वापर तुलनेने कमी आहे, ऊर्जा कार्यक्षमतेत योगदान देते.

• आकार आणि स्थापना: कॉम्पॅक्ट 4.3-इंच डिझाइन जागा-प्रतिबंधित उपकरणांमध्ये चांगले बसते. 95.04mm × 53.86mm चे सक्रिय प्रदर्शन क्षेत्र स्क्रीन-टू-बॉडी गुणोत्तर अनुकूल करते.

पर्यावरण अनुकूलता

• तापमान कार्यप्रदर्शन: ते -10°C~60°C च्या मर्यादेत स्थिरपणे कार्य करते आणि वापरकर्ते बाहेरील उपकरणांमध्ये वापरताना कोणत्याही डिस्प्ले विकृतीची पुष्टी करत नाहीत. -20°C ~70°C ची स्टोरेज तापमान श्रेणी वाहतूक आणि स्टोरेज दरम्यान सुरक्षितता सुनिश्चित करते.

• टिकाऊपणा: TFT पॅनेल आणि SC7283 ड्रायव्हर IC विश्वसनीय ऑपरेशन प्रदान करतात, औद्योगिक कंपन वातावरणात कोणत्याही बिघाडाची नोंद केली जात नाही.

• ग्राहकांच्या पुनरावलोकनांचा सारांश: "हा डिस्प्ले पैशासाठी उच्च मूल्य, पुरेसा ब्राइटनेस आणि साधे एकीकरण देते. ते आमच्या वाहनातील डिस्प्ले प्रकल्पासाठी आमच्या आवश्यकतांशी पूर्णपणे जुळते. प्रतिसाद वेळ स्वीकार्य आहे आणि विक्रीनंतरची सेवा प्रतिसाद देखील जलद आहे."
