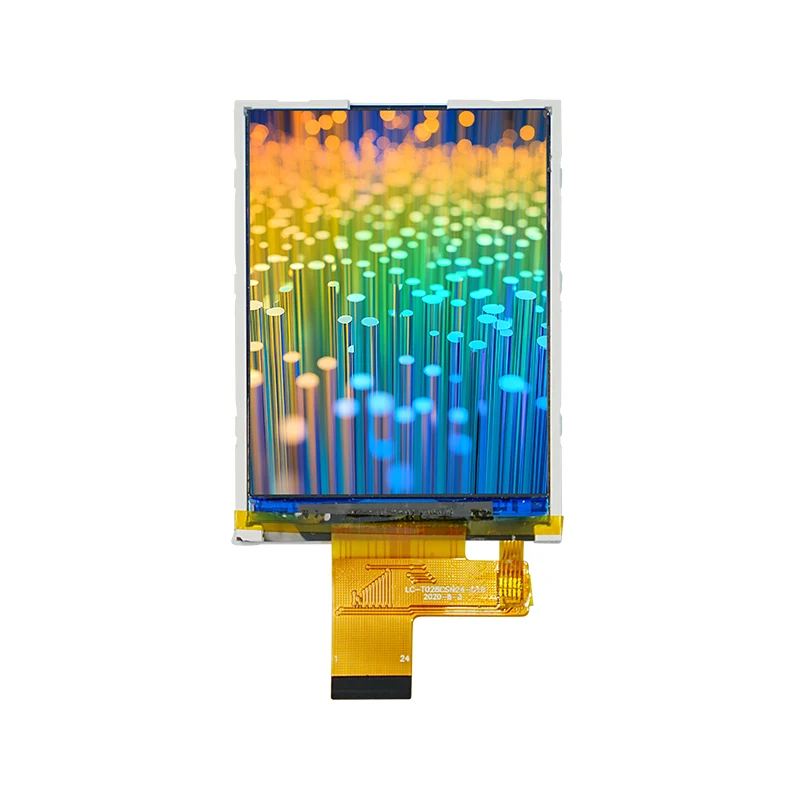

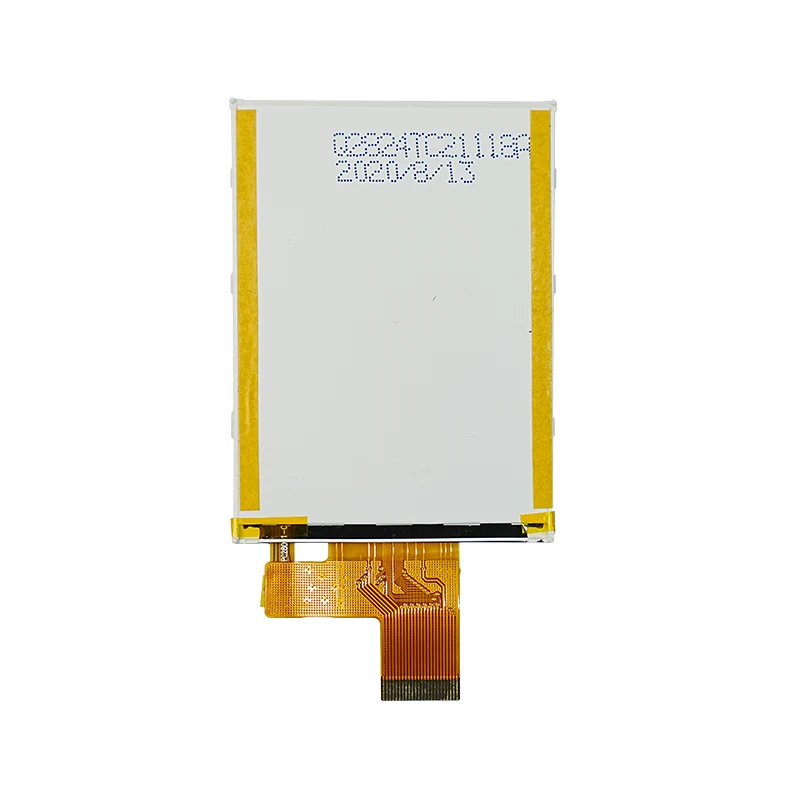

2.4'' साधारणपणे पांढरा लहान TFT LCD डिस्प्ले मॉड्यूल

चीनी LCD निर्माता म्हणून, Tianfu सानुकूलित सेवांसह उच्च दर्जाची परंतु बजेट-अनुकूल उत्पादने पुरवतो. ST7789V ड्रायव्हर IC द्वारे चालवलेले 2.4'' सामान्यतः पांढरे छोटे TFT LCD डिस्प्ले मॉड्यूल, विशेषत: एम्बेडेड सिस्टमसाठी डिझाइन केलेले आहे ज्यांना स्पष्ट डिस्प्ले आणि कमी उर्जा वापरण्याची आवश्यकता असते.

चौकशी पाठवा

उत्पादन वर्णन

TF चे 2.4'' सामान्यतः पांढरे छोटे TFT LCD डिस्प्ले मॉड्यूल "व्हाइट मोड" डिस्प्ले मोड स्वीकारते, 240×RGB×320 पिक्सेलचे उच्च रिझोल्यूशन प्रदान करते आणि MCU च्या 8/16-बिट समांतर इंटरफेस (8080 टायमिंग) चे समर्थन करते, विविध मायक्रोकंट्रोलरशी सुसंगत.

मुख्य कार्यात्मक हायलाइट्स:

• साफ डिस्प्ले: 240×320 रिझोल्यूशन, 200:1 कॉन्ट्रास्ट रेशो, उत्तम प्रतिमा सादर करणे

• वाइड व्ह्यूइंग एंगल: 12 वाजण्याच्या दिशेला सर्वोत्कृष्ट पाहण्याचा कोन, अष्टपैलू दृश्यमानतेला आधार देतो

• जलद प्रतिसाद: उदय वेळ 15ms, 20ms पडणे, डायनॅमिक सामग्रीच्या प्रदर्शन आवश्यकता पूर्ण करणे

• सुलभ एकीकरण: मानक 8080 समांतर इंटरफेस, विकास प्रक्रिया सुलभ करते

• ऊर्जा-बचत डिझाइन: 5mA इतकं कमी ऑपरेटिंग करंट, पोर्टेबल उपकरणांसाठी योग्य

आज, आमचे 2.4-इंच एलसीडी मॉड्यूल विविध क्षेत्रांमध्ये लागू केले जातात, जे प्रत्येक उद्योगात व्यापलेल्या ग्राहक आधाराबद्दल बढाई मारतात.

घरगुती उपकरणे आणि ऑटोमोटिव्ह इलेक्ट्रॉनिक्स: स्मार्ट होम अप्लायन्सेस (कॉफी मेकर, मायक्रोवेव्ह ओव्हन, वॉशिंग मशीन, राइस कुकर इ.), ऑटोमोटिव्ह इन्स्ट्रुमेंट क्लस्टर्स, इन-व्हेइकल इन्फोटेनमेंट स्क्रीन, पार्किंग सेन्सरसाठी कंट्रोल पॅनेल.

स्मार्ट वेअरेबल्स आणि हेल्थ मॉनिटरिंग: स्मार्ट घड्याळे, हेल्थ-ट्रॅकिंग ब्रेसलेट, पोर्टेबल ब्लड ग्लुकोज मीटर/ब्लड प्रेशर मॉनिटर्स. डिस्प्ले वेळ, सूचना, हृदय गती, रक्त ऑक्सिजन पातळी, मापन डेटा इ. इष्टतम ब्राइटनेस (सामान्यत: 250-950 cd/㎡) आणि कमी उर्जा वापरासह, ते विस्तारित वापरासाठी आदर्श आहेत.

वारंवार विचारले जाणारे प्रश्न

Q1: उत्पादनाच्या गुणवत्तेसाठी कोणते विशिष्ट गुणवत्ता नियंत्रण उपाय लागू केले जातात?

A: आम्ही येणाऱ्या सामग्रीच्या तपासणीपासून शिपमेंटपर्यंत पूर्ण-प्रक्रिया गुणवत्ता नियंत्रण लागू करतो:

1. सर्व ICs (ST7789V सह) मूळ उत्पादक किंवा अधिकृत चॅनेलकडून प्राप्त केले जातात.

2. 100% एलसीडी पॅनेल चमकदार ठिपके, गडद ठिपके आणि एकरूपता चाचणी घेतात.

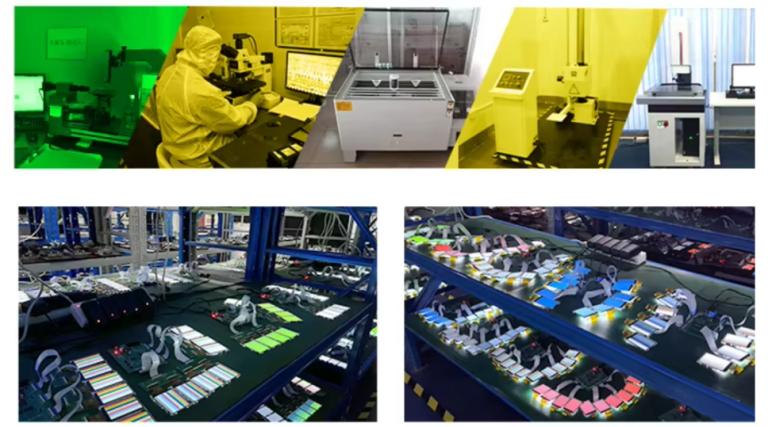

3. मॉड्यूल असेंब्लीनंतर, उत्पादनांना 72-तास खोली-तापमान वृद्धत्व आणि उच्च-कमी तापमान चक्र चाचणी केली जाते.

4. उत्पादनाची गुणवत्ता सुसंगत राहण्यासाठी शोधण्यायोग्य बॅच क्रमांक प्रदान केले जातात.

Q2: डिस्प्ले असामान्यता किंवा गुणवत्तेची चिंता निर्माण झाल्यास कंपनी कोणते समर्थन पुरवते?

उ: सानुकूल एलसीडी चायना पुरवठादाराची मूलभूत आवश्यकता म्हणजे ग्राहकांच्या चौकशीला प्रतिसाद देणे. आम्ही तीन-स्तरीय तांत्रिक समर्थन ऑफर करतो:

1. 24 तासांच्या आत प्राथमिक दोष निदान प्रतिसाद.

2. चाचणी पॉइंट व्होल्टेजसाठी तपशीलवार दोष समस्यानिवारण फ्लोचार्ट आणि संदर्भ मूल्यांची तरतूद.

3. उत्पादनाच्या गुणवत्तेची समस्या असल्याची पुष्टी झाल्यास, आम्ही रिटर्न आणि एक्सचेंज पॉलिसीसाठी विवाद न करण्याचे वचन देतो आणि रूट कॉज ॲनालिसिस (RCA) आयोजित करू, तुम्हाला अहवाल आणि प्रतिबंधात्मक उपाय सादर करू. आम्ही गुणवत्तेच्या समस्यांना सुधारण्याच्या संधी मानतो.

Q3: उत्पादनाचा उत्पन्न दर आणि विश्वासार्हता डेटा काय आहे?

उत्तर: चिनी उत्पादक म्हणून, तियानफू त्यांच्या गुणवत्तेच्या शोधात कोणतीही कसर सोडत नाही. आमच्या एक्स-फॅक्टरी उत्पादनांचा सरासरी उत्पन्न दर 99.7% पेक्षा जास्त राखला जातो. प्रवेगक जीवन चाचणी डेटानुसार, मॉड्यूल्सचा MTBF (अयशस्वी होण्याच्या दरम्यानचा वेळ) ठराविक ऑपरेटिंग परिस्थितीत 50,000 तासांपेक्षा जास्त असतो. दरम्यान, आम्ही १२ महिन्यांची वॉरंटी कालावधी प्रदान करतो.

Q4: बाहेरील सूर्यप्रकाशात डिस्प्ले स्पष्टपणे वाचता येतो का?

उ: होय. मॉड्यूलची मध्यवर्ती चमक 280-300 cd/m² आहे, 200:1 कॉन्ट्रास्ट रेशोसह जोडलेली आहे, विशिष्ट बाह्य प्रकाश परिस्थितींमध्ये वाचनीयता सुनिश्चित करते. थेट सूर्यप्रकाशाच्या वातावरणासाठी, आम्ही अँटी-ग्लेअर उपचार जोडण्याची किंवा बॅकलाइटची चमक वाढवण्याची शिफारस करतो.

Q5: मॉड्यूलची ऑपरेटिंग तापमान श्रेणी काय आहे?

A: सामान्य ऑपरेटिंग तापमान श्रेणी -20°C ते +70°C आहे, आणि स्टोरेज तापमान श्रेणी -30°C ते +80°C आहे, जी बहुतेक ऍप्लिकेशन वातावरणाच्या आवश्यकता पूर्ण करू शकते.

Q6: बॅकलाइटचे सेवा जीवन काय आहे?

A: बॅकलाईट 4 LEDs सह समांतर डिझाइनचा अवलंब करते, 30,000 तासांच्या विशिष्ट सेवा आयुष्यासह. बॅकलाइटचे ठराविक ऑपरेटिंग व्होल्टेज 3.2V (80mA) आहे.

तपशील

पॅरामीटर	Q2424TC77118A7 (ST7789V ड्रायव्हर IC सह TFT-LCD)
मॉड्यूल प्रकार	2.4" TFT साधारणपणे पांढरा
ठराव	240×RGB×320 पिक्सेल
पाहण्याची दिशा	12 वाजले (θ ≤ 90°, φ ≤ 360°)
चमक (मध्यभागी)	280–300 cd/m² (नमुनेदार)
कॉन्ट्रास्ट रेशो	200:1 (नमुनेदार)
प्रतिसाद वेळ	उदय: 15ms, पडणे: 20ms (नमुनेदार)
इंटरफेस	MCU 8/16-बिट (समांतर 8080 वेळ)
ऑपरेटिंग व्होल्टेज	2.6–3.5V (VDD), 2.8V/3.3V (नमुनेदार)
सध्याचा वापर	5mA (नमुनेदार @ 2.8V)
बॅकलाइट व्होल्टेज	3.2V (सामान्य @ 80mA, 4 LEDs समांतर)

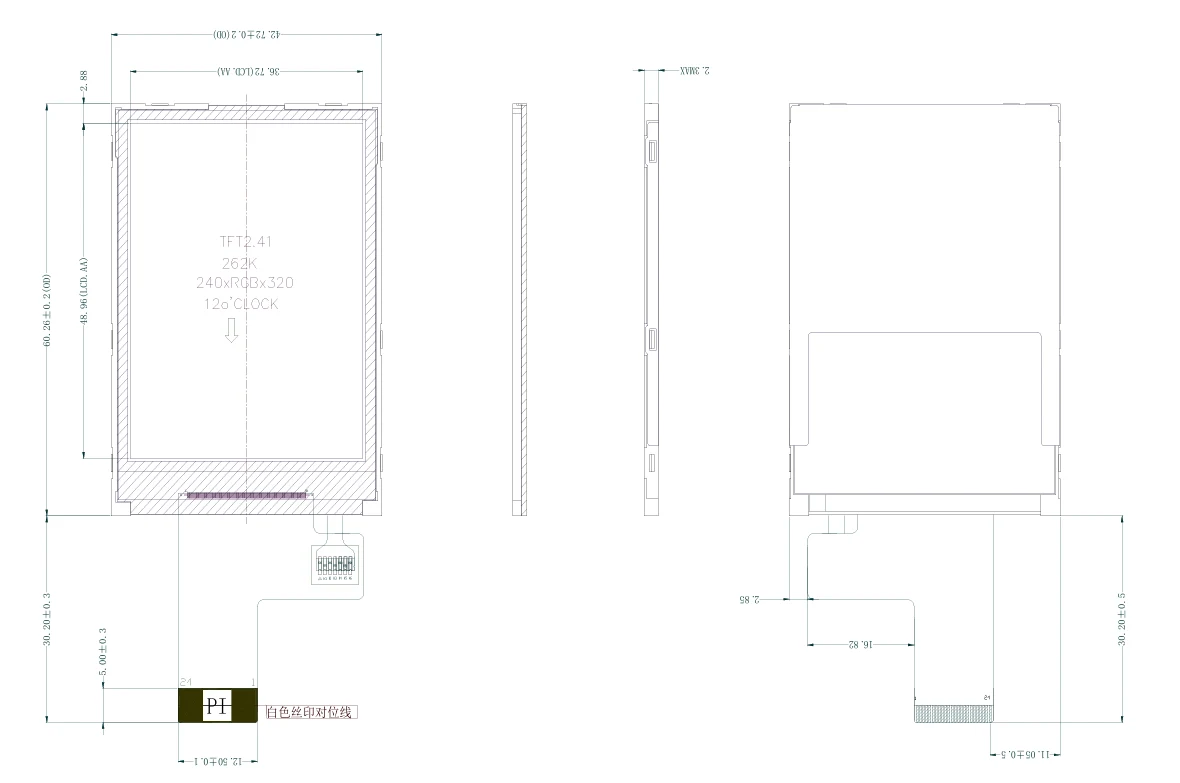

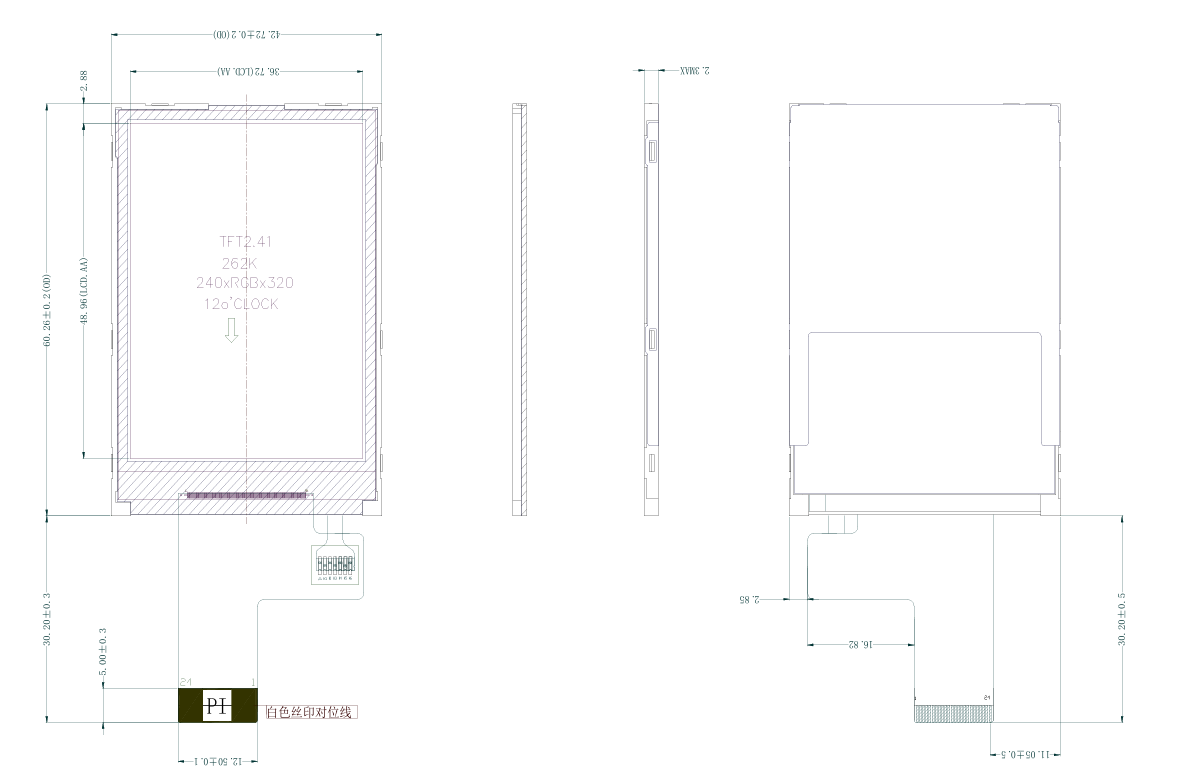

मॉड्यूल परिमाणे	42.72 × 60.26 × 2.3 मिमी
सक्रिय क्षेत्र	36.72 × 48.96 मिमी
ऑपरेटिंग तापमान	-20°C ते +70°C
स्टोरेज तापमान	-30°C ते +80°C
बॅकलाइट आयुर्मान	30,000 तास (नमुनेदार)

तपशील

तुलना परिमाणे	Q2424TC77118A7 (आमचा 2.4-इंचाचा LCD डिस्प्ले)	ठराविक स्पर्धक A (कमी किमतीची SPI स्क्रीन)	ठराविक प्रतिस्पर्धी उत्पादन बी (उच्च-चमकदार औद्योगिक स्क्रीन)	गृह उपकरण उद्योगासाठी महत्त्व
चमक आणि दृश्यमानता	280-300 cd/m² (मध्यभागी ठराविक मूल्य)	सुमारे 200 cd/m²	400 cd/m² किंवा उच्च पर्यंत	मध्यम आणि संतुलित ब्राइटनेस: हे केवळ स्वयंपाकघर आणि दिवाणखान्यांसारख्या उज्ज्वल वातावरणात स्पष्ट वाचनीयता सुनिश्चित करत नाही, तर अनावश्यक वीज वापर आणि अत्यधिक ब्राइटनेसमुळे होणारे खर्च देखील टाळते.
इंटरफेस आणि कामगिरी	MCU 8/16-बिट समांतर इंटरफेस (8080)	4-वायर SPI इंटरफेस	SPI किंवा RGB इंटरफेस	सीमलेस परस्परसंवादाचे रहस्य: रीफ्रेशिंग कॉम्प्लेक्स ग्राफिक्स (ॲनिमेशन, मल्टी-लेव्हल मेनू समाविष्ट) मध्ये मोठ्या फरकाने SPI ला मागे टाकणे, आमचा समांतर इंटरफेस कोणत्याही भूतबाधाशिवाय स्नॅपी टच/कीस्ट्रोक प्रतिसादांची हमी देतो—वापरकर्त्याचा अनुभव पुढील स्तरावर घेऊन जातो.
वीज वापर कामगिरी	ठराविक 5mA @ 2.8V (एकूण वीज वापर)	अनिर्दिष्ट (सामान्यतः कमी)	निर्दिष्ट नाही (उच्च ब्राइटनेस सहसा उच्च उर्जा वापरासह असते)	ऊर्जा-बचत आणि स्थिरता-अनुकूल: अल्ट्रा-लो ऑपरेटिंग पॉवर वापर थेट टर्मिनल घरगुती उपकरणांना ऊर्जेचा वापर कमी करण्यास, पर्यावरण संरक्षण मानकांची पूर्तता करण्यास, उष्णता निर्मिती कमी करण्यास आणि संपूर्ण मशीनच्या दीर्घकालीन विश्वासार्हतेमध्ये सुधारणा करण्यास मदत करते.
ऑपरेटिंग व्होल्टेज श्रेणी	वाइड व्होल्टेज श्रेणी: 2.6V - 3.5V	सामान्यत: 3.3V किंवा 5V चे निश्चित व्होल्टेज.	सामान्यत: 3.3V चे निश्चित व्होल्टेज.	वर्धित वीज पुरवठा अनुकूलता: वाइड-व्होल्टेज डिझाइन घरगुती उपकरणांमध्ये (उदा., मोटार स्टार्टअप आणि बंद झाल्यामुळे होणारे हस्तक्षेप), सिस्टम स्थिरता सुधारते आणि वीज पुरवठा डिझाइनची अडचण कमी करते.
किंमत आणि मूल्य	संतुलित खर्च कामगिरी	अत्यंत कमी खरेदी खर्च	उच्च खरेदी खर्च	मालकीची सर्वात कमी एकूण किंमत: घरगुती उपकरणांच्या कार्यप्रदर्शन आवश्यकता (ब्राइटनेस, रीफ्रेश दर) पूर्ण करण्याच्या आधारावर, आम्ही अति-विशिष्टीकरण किंवा कमी-कार्यक्षमता टाळून, सर्वात स्पर्धात्मक किंमत ऑफर करतो.

आम्हाला का निवडा? - तुमच्या होम अप्लायन्सची कार्यक्षमता वाढवा

घरगुती उपकरणांच्या गरजांसाठी अतुलनीय विश्वसनीयता आणि टिकाऊपणा

घरगुती उपकरणे टिकून राहण्यासाठी तयार केली जातात-तसेच त्यांचे घटक असावेत. आमची मॉड्यूल्स 30,000-तास सामान्य बॅकलाईट आयुर्मान, -20°C ~ +70°C ची विस्तृत ऑपरेटिंग तापमान श्रेणी आणि 99.7%+ एक्स-फॅक्टरी उत्पन्न दराचा अभिमान बाळगतात. ISO9001 प्रमाणित आहेत, ते कठोर घरगुती परिस्थितीत (तेल धुक, अति तापमान बदल विचार करा) भरभराट करतात आणि तुमच्या उत्पादनाच्या गुणवत्तेच्या आश्वासनाच्या मागे उभे असतात.

बाजारातील स्पर्धात्मकता वाढवणारे किफायतशीर उपाय

आम्ही "एक-आकार-फिट-सर्व" करत नाही—आम्ही तुमच्या नेमक्या गरजा पूर्ण करणारे अचूक-इंजिनीयर्ड डिस्प्ले वितरीत करतो. कोणतेही अति-चष्मा नाही जे बजेट वाया घालवते, वापरकर्त्यांना निराश करणारी कमी कामगिरी नाही. आमची सोल्यूशन्स अखंड परस्परसंवाद आणि स्फटिक-स्पष्ट दृश्यमानता संतुलित ठेवतात आणि तुमच्या BOM खर्चात कपात करतात, तुमच्या उत्पादनांना किंमत-कार्यक्षमतेत अतुलनीय किनार देतात.

अधिक जलद बाजारात येण्यासाठी प्लग-अँड-प्ले एकत्रीकरण

त्रासदायक डीबगिंग वगळा. आमच्या मॉड्यूलमध्ये मानक समांतर इंटरफेस, सिद्ध ड्रायव्हर्स आणि पूर्ण आरंभीकरण नमुना कोड आहेत. तुमची R&D टाइमलाइन कमी करा, उत्पादनाच्या विकासाला गती द्या आणि तुमची स्मार्ट होम अप्लायन्सेस स्टोअर शेल्फवर मिळवा—आणि ग्राहकांच्या हातात—लवकरच.
