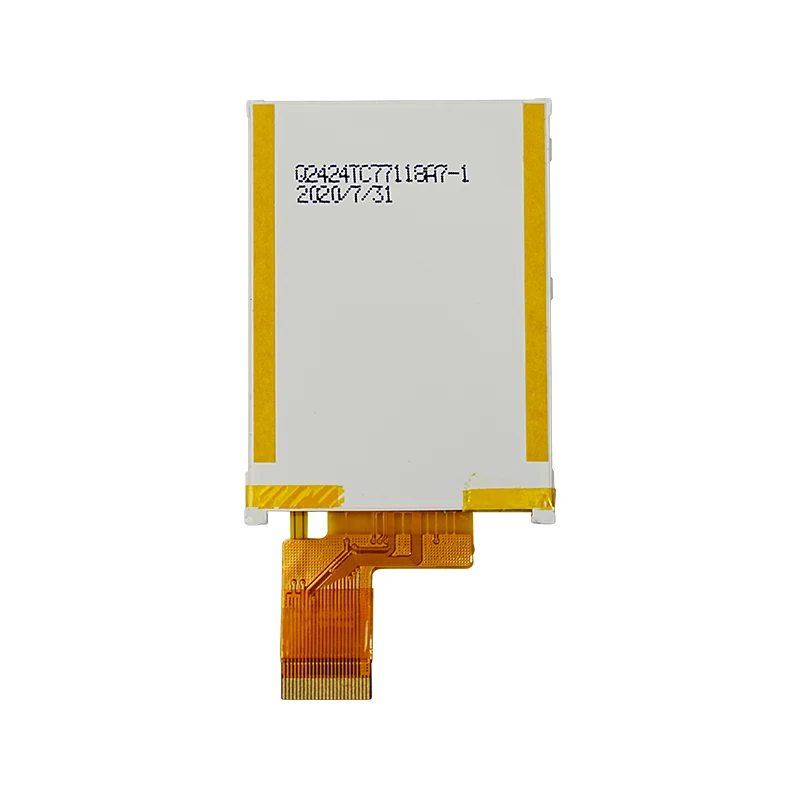

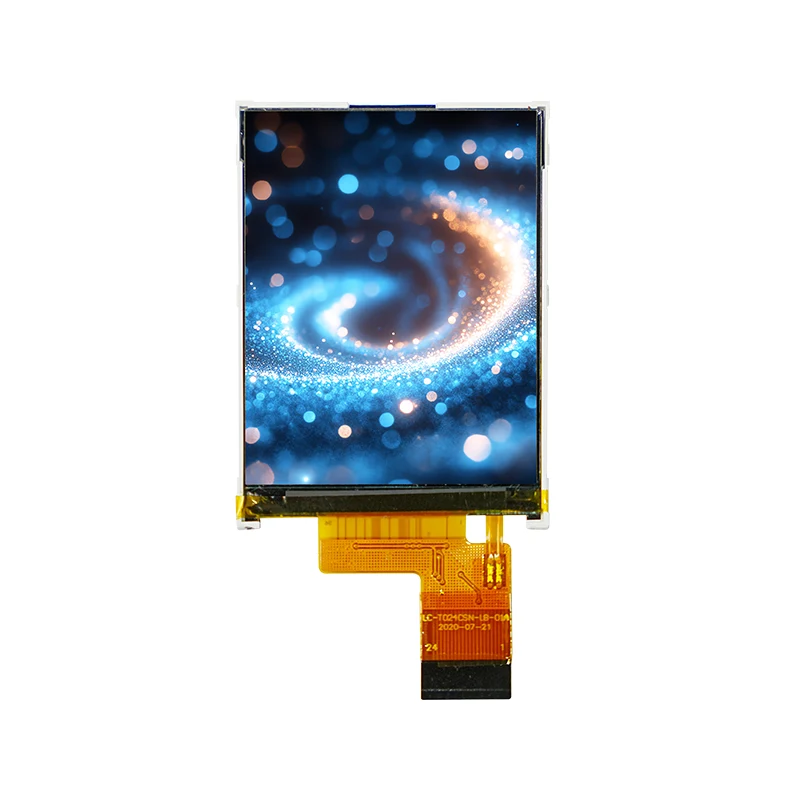

२.4 '' सक्रिय मॅट्रिक्स स्मॉल टीएफटी एलसीडी डिस्प्ले मॉड्यूल

टियानफू २.4 '' सक्रिय मॅट्रिक्स स्मॉल टीएफटी एलसीडी डिस्प्ले मॉड्यूल एसपीआय 4 डब्ल्यू इंटरफेस (240 आरजीबी × 320 रेझोल्यूशन, 12 वाजताचे पहा), कठोर वातावरणासाठी -30 डिग्री सेल्सियस ~+85 डिग्री सेल्सियसवर कार्य करते. अ‍ॅल्युमिनियम फ्रेम आणि लो-पॉवर एलईडी बॅकलाइटसह प्रमाणित सीई/आरओएचएस, हे ट्रान्समिसिव्ह 2.4 '' सक्रिय मॅट्रिक्स स्मॉल टीएफटी एलसीडी डिस्प्ले मॉड्यूल ऑटोमोटिव्ह डॅशबोर्ड, औद्योगिक प्रणाली, मैदानी आयओटी आणि होम उपकरणे (वॉशिंग मशीन/व्हॅक्यूम) सेवा देते.

चौकशी पाठवा

उत्पादन वर्णन

एलसीडी मॉड्यूल मॅन्युफॅक्चर म्हणून लहान-बॅच चाचणी ऑर्डर आणि सानुकूल फर्मवेअर/इंटरफेस डिझाइनचे समर्थन करणे, टियानफू, 12-महिन्यांच्या वॉरंटीद्वारे समर्थित स्मार्ट कंट्रोल/पोर्टेबल इन्स्ट्रुमेंट्समध्ये अखंड एकत्रीकरण सुनिश्चित करते.

टियानफू 2.4 '' स्टॉक वैशिष्ट्यांमध्ये सक्रिय मॅट्रिक्स स्मॉल टीएफटी एलसीडी डिस्प्ले मॉड्यूल

1. उच्च-रिझोल्यूशन क्यूव्हीजीए प्रदर्शन

240 (आरजीबी) टीएफटी-एलसीडी तंत्रज्ञानासह 320 पिक्सेल, तपशीलवार ग्राफिक्स आणि मजकूरासाठी तीक्ष्ण आणि दोलायमान व्हिज्युअल वितरित करणे.

2. ऑप्टिमाइझ व्ह्यूव्हिंग परफॉरमन्स

300 सीडी/एमएएस टिपिकल ब्राइटनेस (सेंटर पॉईंट) आणि 200: 1 कॉन्ट्रास्ट गुणोत्तर, विविध प्रकाश परिस्थितीत उत्कृष्ट दृश्यमानता सुनिश्चित करून 12 ओ’क्लॉक पहाणे कोन.

3. डायनॅमिक सामग्रीसाठी योग्य प्रतिसाद

रॅपिड पिक्सेल संक्रमण: 15 एमएस राइज टाइम (टीआर) आणि 20 एमएस गडी बाद होण्याचा क्रम (टीएफ), गुळगुळीत व्हिडिओ प्लेबॅक आणि परस्परसंवादी अनुप्रयोगांसाठी आदर्श.

E. एनर्जी-कार्यक्षम ऑपरेशन

कमी उर्जा वापर: एकात्मिक डीसी/डीसी कन्व्हर्टर तंत्रज्ञानाद्वारे वर्धित 5 एमए टिपिकल करंट ड्रॉसह 2.8 व्ही/3.3 व्ही लॉजिक व्होल्टेजवर कार्य करते.

, 000०,०००-तास एलईडी बॅकलाइट लाइफस्पॅन (टिपिकल), थर्मल सायकलिंग, कंपन आणि आर्द्रता प्रतिकार यासह कठोर विश्वसनीयता चाचण्यांद्वारे सत्यापित.

टियानफू सानुकूलित 2.4 '' सक्रिय मॅट्रिक्स स्मॉल टीएफटी एलसीडी डिस्प्ले मॉड्यूल स्पेसिफिकेशन

पॅरामीटर	क्यू 27 (आयएल 18961 ड्राइव्हर आयसीसह टीएफटी-एलसीडी)
मॉड्यूल प्रकार	2.7 "टीएफटी/16 एम रंग
ठराव	960 × 240 पिक्सेल (ग्राफिक डॉट-मॅट्रिक्स)
इंटरफेस	एसपीआय आणि आरजीबी
प्रदर्शन मोड	ट्रान्समिसिव्ह टीएफटी
बॅकलाइट	पांढरा एलईडी (समांतर)
यांत्रिक परिमाण	39.1 (डब्ल्यू) × 67.5 (एच) × 2.4 (टी) मिमी (एफपीसी वगळलेले)
सक्रिय क्षेत्र	33.06 (डब्ल्यू) × 58.80 (एच) मिमी
पिक्सेल पिच	0.18375 (डब्ल्यू) × 0.13775 (एच) मिमी
विद्युत वैशिष्ट्ये	· लॉजिक व्होल्टेज (व्हीडीडी): –.–-– ..6 व्ही (टाइप. 3.3 व्ही) · इनपुट व्होल्टेज (vih): 0.8 × आयओव्हीसीसी ते आयओव्हीसीसी · इनपुट व्होल्टेज (व्हीआयएल): -0.3 व्ही ते 0.2 × आयओव्हीसीसी · सध्याचा वापर: 8 एमए (टाइप.)
बॅकलाइट वैशिष्ट्ये	· व्होल्टेज: 8.7-10.2 व्ही · चालू: 15-25 एमए · ऑपरेटिंग टेम्प: -20 डिग्री सेल्सियस ते +70 डिग्री सेल्सियस · स्टोरेज टेम्प: -30 डिग्री सेल्सियस ते +80 डिग्री सेल्सियस
वेळ वैशिष्ट्ये	· क्लिन वारंवारता: 13.5–30 मेगाहर्ट्झ (टाइप. 27 मेगाहर्ट्झ) · एचएसडी कालावधी: 1024–1907 क्लिन चक्र · अनुलंब समक्रमण: 242.5–450.5 एच (एनटीएससी/पीएएल)

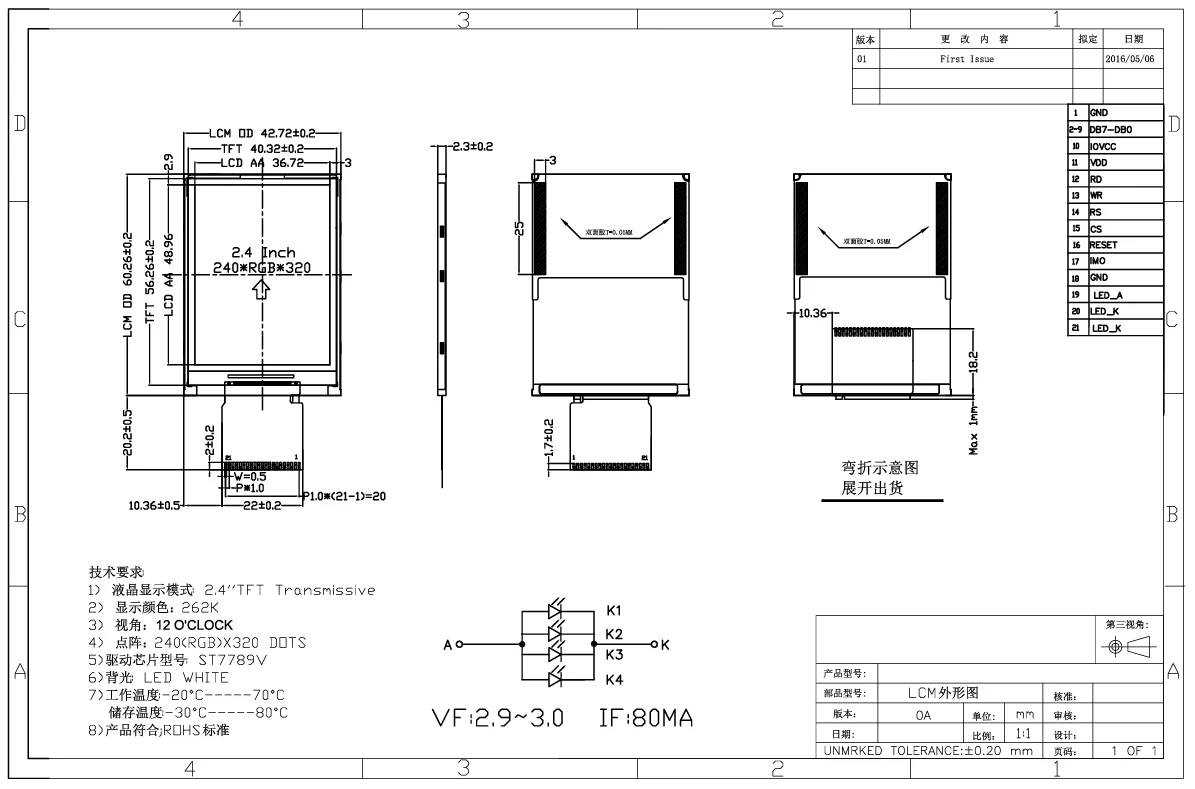

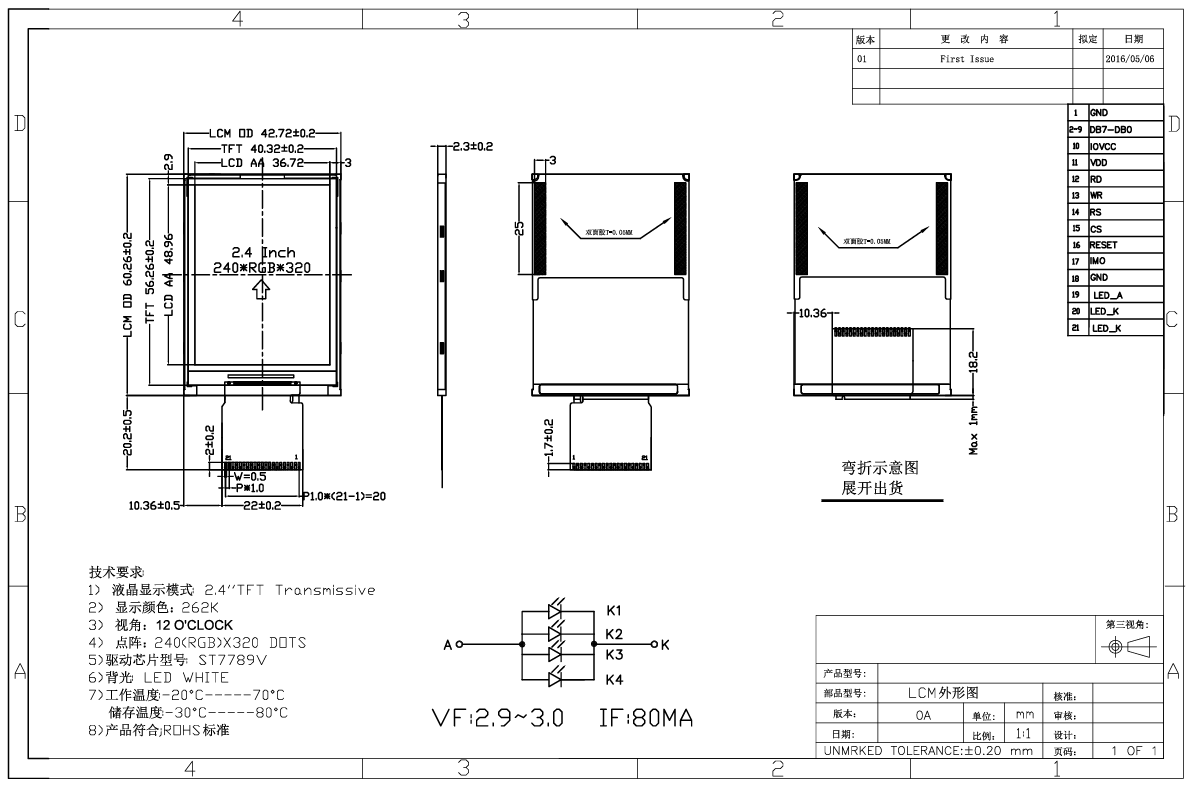

टियानफू 2.4 '' सक्रिय मॅट्रिक्स स्मॉल टीएफटी एलसीडी डिस्प्ले मॉड्यूल तपशील

टियानफू स्मॉल टीएफटी एलसीडी मॉड्यूल अनुप्रयोग

टियानफू अग्रगण्य वेळ

मानक उत्पादने		सानुकूलित उत्पादने
ऑर्डर प्रमाण	वितरण वेळ	सानुकूलन प्रकार	वितरण वेळ
1-30 पीसी	ताबडतोब	सामान्य	5-8 आठवडे
31-100 पीसी	1 आठवडा	एफपीसी	4 आठवडे
101-500 पीसी	1-2 आठवडे	सीटीपी	6 आठवडे
501-1000 पीसी	2-5 आठवडे	बी/एल	6 आठवडे
1001-5000 पीसी	4-5 आठवडे	ड्रायव्हर बोर्ड	8 आठवडे
5000+ पीसी	5-7 आठवडे	एलसीडी पॅनेल	16 आठवडे
