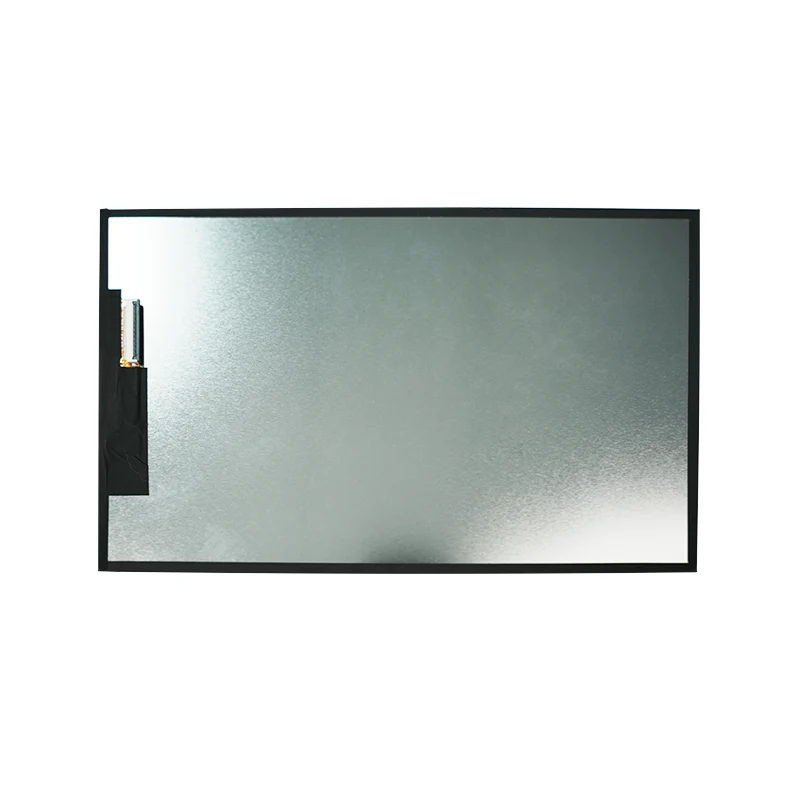

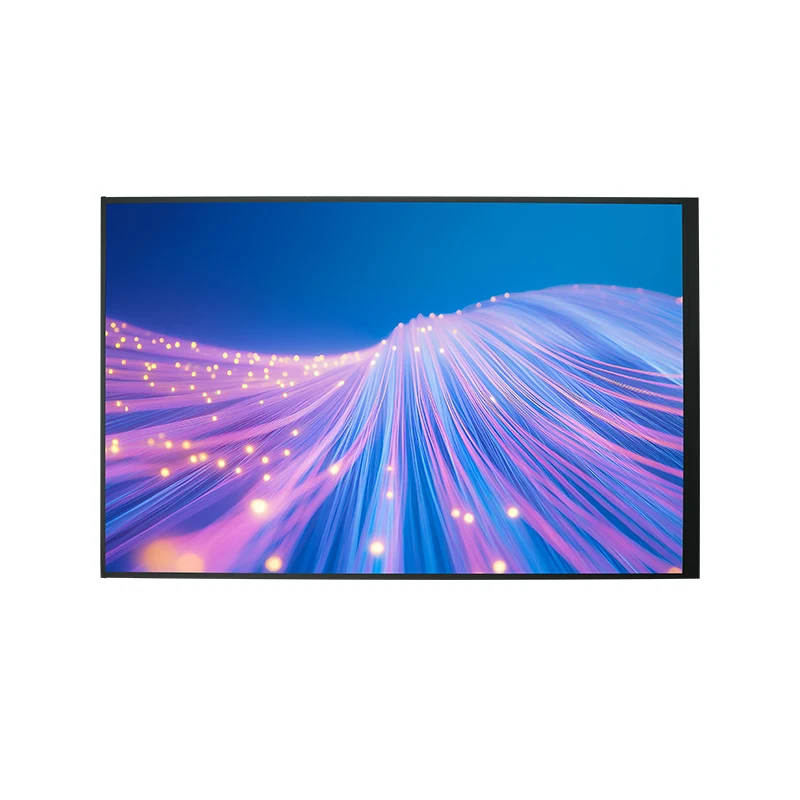

10.1 'वाइड टेम्प एचडी टीएफटी एलसीडी डिस्प्ले मॉड्यूल

प्रदर्शन आकार

10.1-इंच ए-एसआय टीएफटी-एलसीडी (ट्रान्समिसिव्ह)

ठराव

1024 (आरजीबी) × 600 पिक्सेल (आरजीबी अनुलंब पट्टी)

प्रदर्शन मोड

साधारणपणे पांढरा टीएन, 6 वाजताची दिशेने पाहण्याची दिशा

इंटरफेस

एलव्हीडी (लो-व्होल्टेज डिफरेंशनल सिग्नलिंग)

वीजपुरवठा व्होल्टेज

डिजिटल: 3.0-3.6 व्ही (व्हीडीडी)
एनालॉग: 8.1-8.5 व्ही (एव्हीडीडी)
गेट व्होल्टेज: व्हीजीएच = 18-20 व्ही, व्हीजीएल = -7.6-5.6 व्ही
सामान्य व्होल्टेज: व्हीसीओएम = 3.0–3.4 व्ही

ऑप्टिकल वैशिष्ट्ये

ल्युमिनेन्स: 250 सीडी/एमए (टाइप.)
कॉन्ट्रास्ट गुणोत्तर: 450: 1 (टाइप.)
प्रतिसाद वेळ: 8 एमएस (टाइप.)
रंग गामट: 52% एनटीएससी (टाइप.)
पहाणे कोन: 45 ° क्षैतिज / 15 ° अनुलंब (सीआर> 10)

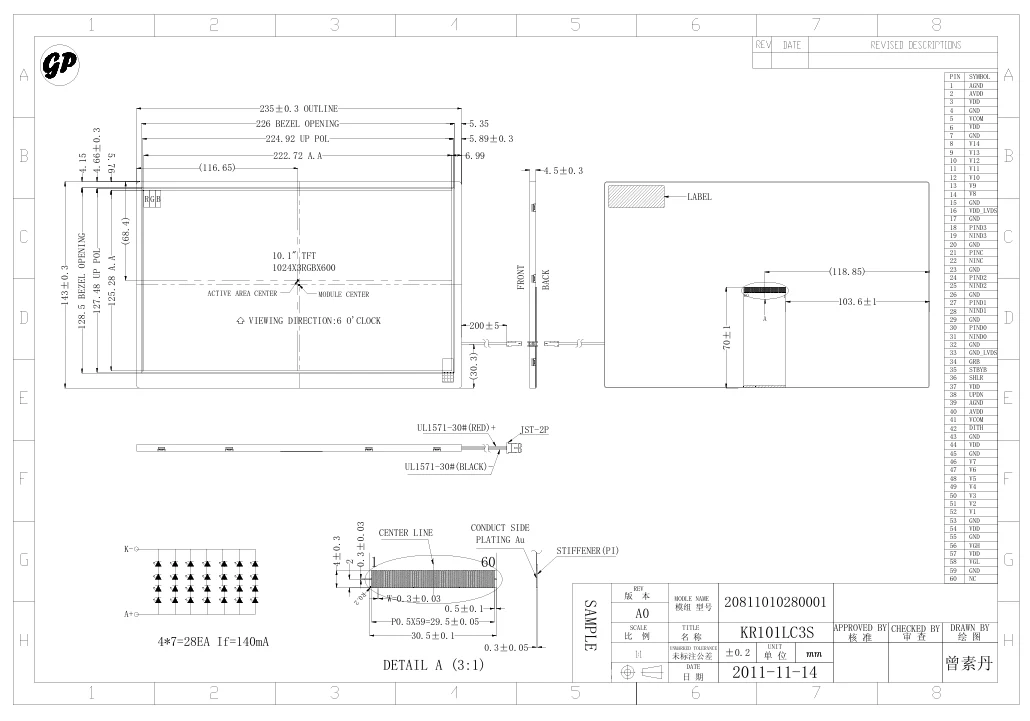

यांत्रिक वैशिष्ट्ये

सक्रिय क्षेत्र: 222.72 × 125.28 मिमी
बाह्यरेखा परिमाण: 235 × 143 × 4.5 मिमी
वजन: एन/ए

पर्यावरणीय परिस्थिती

ऑपरेटिंग तापमान: -20 ℃ ते 70 ℃
स्टोरेज तापमान: -30 ℃ ते 80 ℃
आर्द्रता: नॉन-कंडेन्सिंग

बॅकलाइट

प्रकार: पांढरा एलईडी
चालू: 140 मा (28 एलईडी)
फॉरवर्ड व्होल्टेज: 12-14.4 व्ही
आजीवन: 50,000 तास (टाइप.)

अतिरिक्त वैशिष्ट्ये

गामा दुरुस्ती: 14 संदर्भ व्होल्टेज (व्ही 1 - व्ही 14)
कंट्रोल पिन: एसटीबीआयबी (स्टँडबाय), एसएचएलआर (शिफ्ट दिशा), यूपीडीएन (स्कॅन दिशा)
Dileing फंक्शन: डीथ पिनद्वारे सक्षम

मानक उत्पादने

सानुकूलित उत्पादने

ऑर्डर प्रमाण

वितरण वेळ

सानुकूलन प्रकार

वितरण वेळ

1-30 पीसी

ताबडतोब

बी/एल आणि एफपीसी आणि टीपी

5 आठवड्यांच्या आत

31-100 पीसी

1 आठवडा

बी/एल आणि एफपीसी आणि टीपी

5 आठवड्यांच्या आत

101-500 पीसी

2 आठवड्यांच्या आत

बी/एल आणि एफपीसी आणि टीपी

5 आठवड्यांच्या आत

501-1000 पीसी

3 आठवड्यांच्या आत

बी/एल आणि एफपीसी आणि टीपी

 5 आठवड्यांच्या आत

1001-5000 पीसी

3 आठवड्यांच्या आत

Bl & fpc & tp

6 आठवड्यांच्या आत

5000+ पीसी

4 आठवड्यांच्या आत

Bl & fpc & tp

6 आठवड्यांच्या आत
