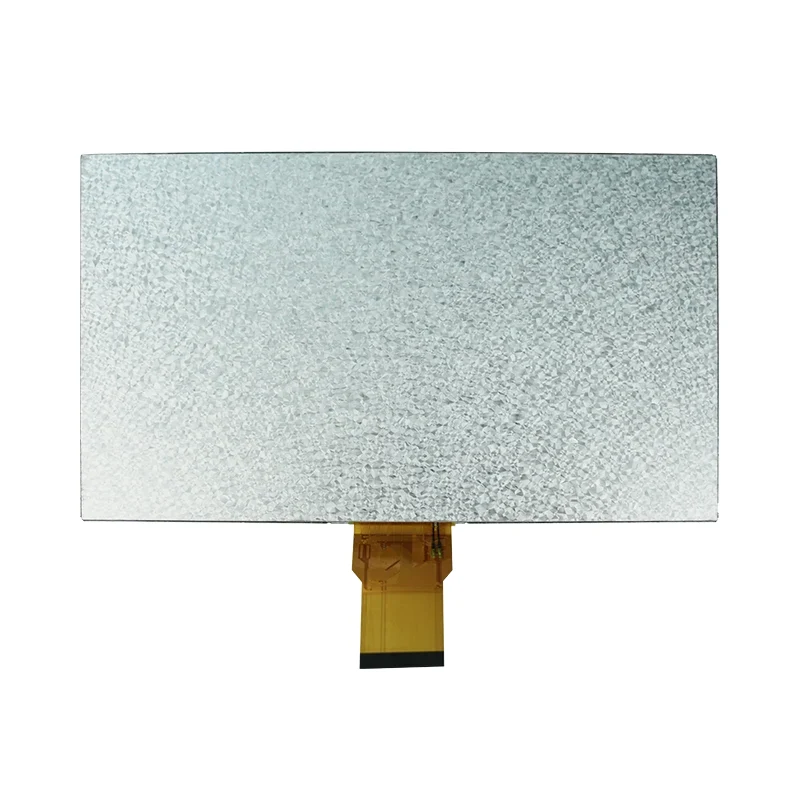

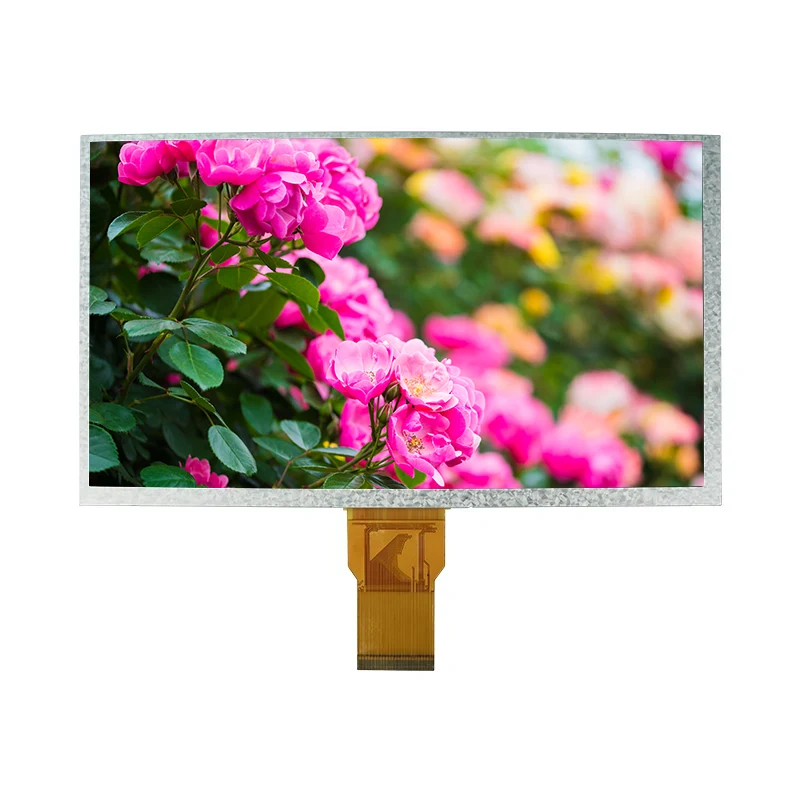

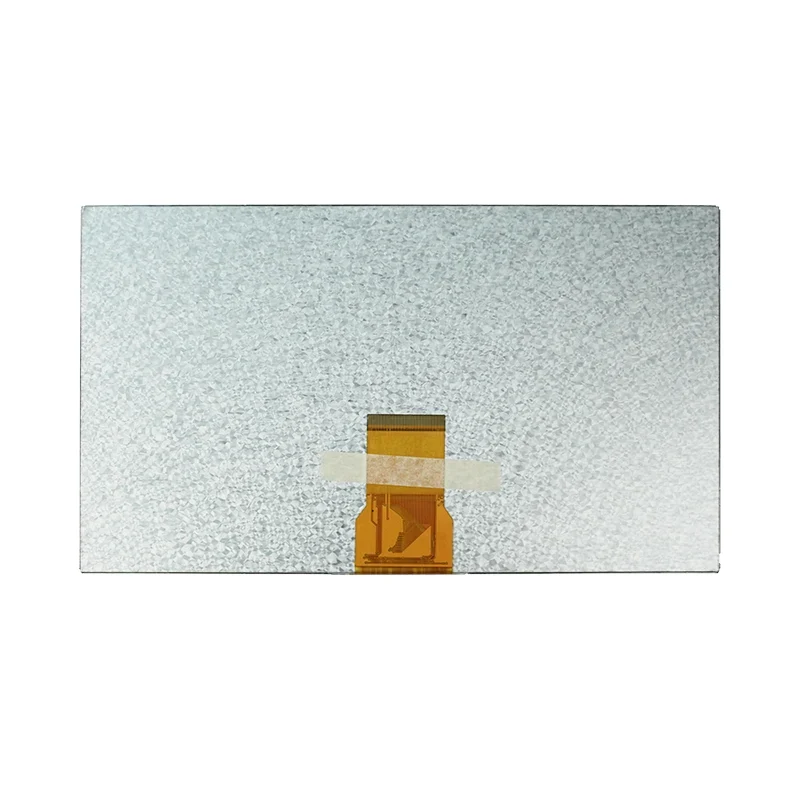

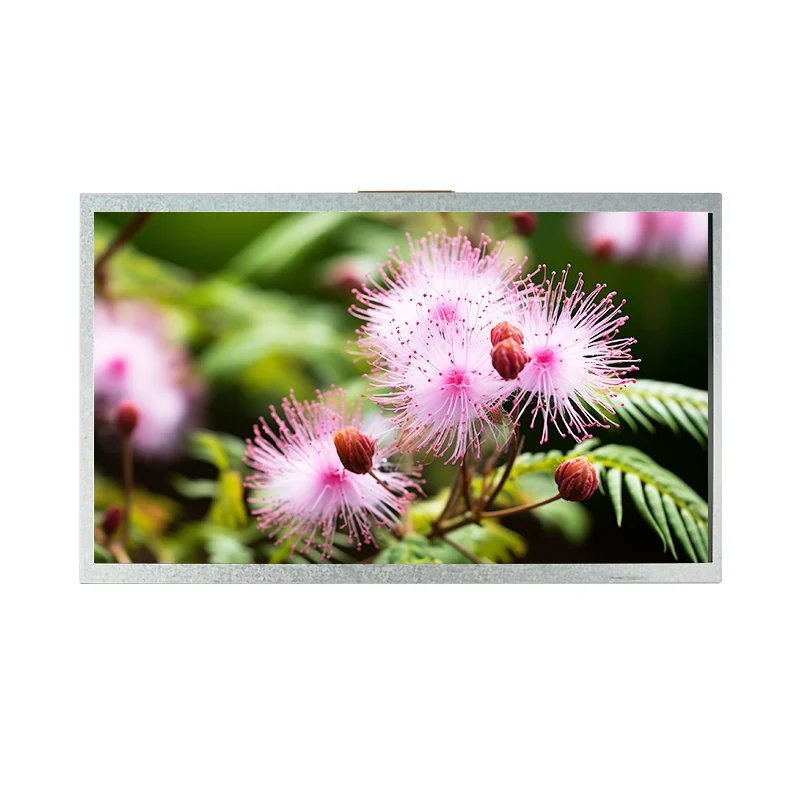

9.0' औद्योगिक HDMI TFT LCD डिस्प्ले मॉड्यूल

मुख्य फायदे - हे मॉड्यूल तुमच्या डिझाइनला का बसते

📐WVGA उच्च-रिझोल्यूशन स्पष्टता

RGB-स्ट्राइप व्यवस्थेसह स्पष्टता 800×480 पिक्सेल HMI इंटरफेससाठी कुरकुरीत प्रतिमा आणि उत्कृष्ट मजकूर वितरीत करते.

🔌अखंड इंटरफेस सुसंगतता

24-बिट समांतर RGB (MPU इंटरफेस) बहुतेक औद्योगिक आणि ग्राहक नियंत्रकांसह कार्य करते, विकास प्रयत्न कमी करते.

❄️🔥विस्तृत तापमान श्रेणी

-10 ℃ ते 60 ℃ पर्यंत कार्य करते; स्टोरेज -20℃ पर्यंत खाली. अनियंत्रित फॅक्टरी फ्लोअर्स किंवा आउटडोअर एन्क्लोजरमध्ये विश्वासार्ह.

💡लाँग-लाइफ बॅकलाइट

20,000-तास LED लाइफटाइम डाउनटाइम आणि बदली खर्च कमी करते. 120 cd/m² ल्युमिनन्स उत्कृष्ट वाचनीयता प्रदान करते.

⚙️COGतंत्रज्ञान आणि फ्लिकर नियंत्रण

चिप-ऑन-ग्लास पॅकेजिंग कॉम्पॅक्टनेस सुनिश्चित करते, तर समायोज्य VCOM (4.0–4.4V) तुम्हाला कमीतकमी फ्लिकरसाठी फाइन-ट्यून करू देते.

🛠️सानुकूलित तयार

लहान-बॅच चाचणी ऑर्डर स्वीकारले. सानुकूल करण्यायोग्य FPC, B/L, टच पॅनेल आणि फर्मवेअर तुमच्या अद्वितीय आवश्यकतांशी जुळण्यासाठी.

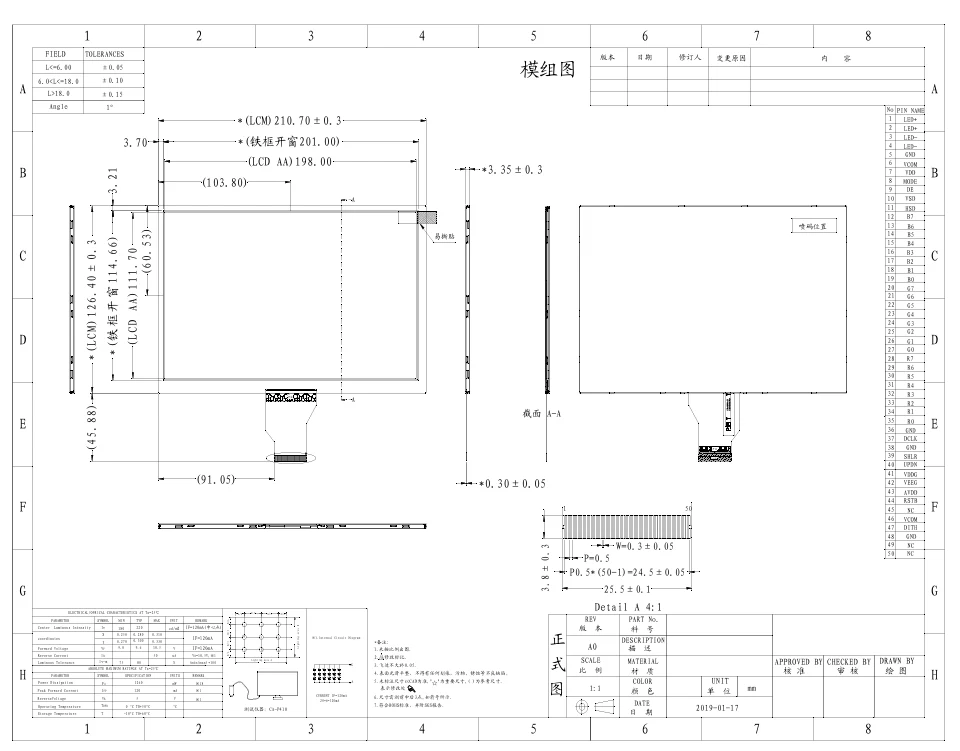

तांत्रिक तपशील

तपशील

अनुप्रयोग आणि यशोगाथा

हे 9.0" HMI स्क्वेअर TFT LCD मॉड्यूल अनेक उद्योगांमध्ये यशस्वीरित्या तैनात केले गेले आहे. खाली विशिष्ट प्रकरणे आणि वास्तविक-जगातील उदाहरणे आहेत जिथे Tianfu डिस्प्लेने ग्राहकांना त्यांचे लक्ष्य साध्य करण्यात मदत केली.

🏭औद्योगिक ऑटोमेशन - CNC मशीनसाठी नियंत्रण पॅनेल

युरोपियन मशिनरी निर्मात्याला त्यांच्या CNC ऑपरेटर पॅनेलसाठी खडबडीत डिस्प्लेची आवश्यकता होती. विस्तृत ऑपरेटिंग तापमान (-10 ℃ ते 60 ℃) आणि COG कॉम्पॅक्टनेस त्यांच्या विद्यमान घरांमध्ये अखंड एकत्रीकरणास अनुमती देते. परिणाम: फील्ड अयशस्वी 30% कमी आणि सरलीकृत असेंब्ली.

🏥वैद्यकीय उपकरणे – पेशंट मॉनिटर इंटरफेस

वैद्यकीय उपकरण स्टार्टअपसाठी, आम्ही त्यांच्या पोर्टेबल मॉनिटरमध्ये बसण्यासाठी एक सानुकूल FPC आणि बॅकलाइट डिझाइन प्रदान केले आहे. 350:1 कॉन्ट्रास्ट रेशियो हॉस्पिटलच्या उज्ज्वल वातावरणातही स्पष्ट वेव्हफॉर्म डिस्प्ले सुनिश्चित करतो. 12-महिन्याच्या वॉरंटीने त्यांना नियामक सबमिशनसाठी आत्मविश्वास दिला.

🏠 एसमार्ट होम - केंद्रीय नियंत्रण पॅनेल

एका स्मार्ट होम इंटिग्रेटरने हे मॉड्यूल त्याच्या 24-बिट RGB इंटरफेससाठी निवडले, ज्याने सहज ॲनिमेशन रेंडरिंग सक्षम केले. समायोज्य VCOM ने कमी ब्राइटनेसवर फ्लिकर दूर करण्यात मदत केली, वापरकर्ता वाढवला

रात्री वापरताना अनुभव.

📊कमर्शियल कियोस्क - आउटडोअर तिकीट टर्मिनल

स्टोरेज तापमान -20 डिग्री सेल्सियस पर्यंत खाली आल्याने, मॉड्यूल बाहेरच्या कियॉस्कमध्ये हिवाळ्यात टिकून राहिले. 20,000-तास बॅकलाईट लाइफने देखभाल कॉल कमी केले, क्लायंटसाठी मालकीची एकूण किंमत कमी केली.

सानुकूलित पर्याय

• FPC (लवचिक मुद्रित सर्किट):तुमच्या कनेक्टरशी जुळण्यासाठी पिनआउट, लांबी किंवा आकार बदला.
• बॅकलाइट (B/L):विशिष्ट प्रकाश आवश्यकतांसाठी ब्राइटनेस, रंग किंवा LED लेआउट समायोजित करा.
• टच पॅनेल: जोडासानुकूल आच्छादनासह प्रतिरोधक किंवा कॅपेसिटिव्ह स्पर्श.
• फर्मवेअर आणि इंटरफेस:प्रीलोड इनिशिएलायझेशन सीक्वेन्स किंवा नॉन-स्टँडर्ड MCU वेळेशी जुळवून घ्या.
• कव्हर ग्लास आणि ऑप्टिकल बाँडिंग:वर्धित टिकाऊपणा आणि ऑप्टिकल स्पष्टतेसाठी.

आमचे उत्पादन आणि गुणवत्ता प्रवाह

1.डिझाइन आणि अभियांत्रिकी पुनरावलोकन:आमची टीम सुसंगतता पडताळण्यासाठी आणि ऑप्टिमायझेशन सुचवण्यासाठी तुमच्या स्कीमॅटिक्ससह काम करते.

2. प्रोटोटाइपिंग (2-3 आठवडे):प्रमाणीकरणासाठी लहान-बॅचचे नमुने; आवश्यकतेनुसार पुनरावृत्ती समायोजन.

3. विश्वसनीयता चाचणी:प्रत्येक बॅचमध्ये तपमान सायकलिंग, कंपन आणि बॅकलाइट एजिंग चाचण्या केल्या जातात याची खात्री करण्यासाठी तपशीलांची पूर्तता केली जाते.

4. मोठ्या प्रमाणात उत्पादन (3-6 आठवडे):COGबाँडिंग, FPC असेंब्ली, बॅकलाइट इंटिग्रेशन आणि ऑप्टिकल तपासणी.

5.100% आउटगोइंग तपासणी:अंतिम इलेक्ट्रिकल, ऑप्टिकल आणि व्हिज्युअल तपासणी. लॉट ट्रेसिबिलिटी रेकॉर्ड 5 वर्षांसाठी ठेवले.

आम्ही डेटाशीट, इनिशिएलायझेशन कोड आणि चाचणी अहवालांसह संपूर्ण दस्तऐवज देखील प्रदान करतो — तुमच्या अभियंत्यांना आत्मविश्वासाने समाकलित करण्यासाठी सक्षम करणे.
