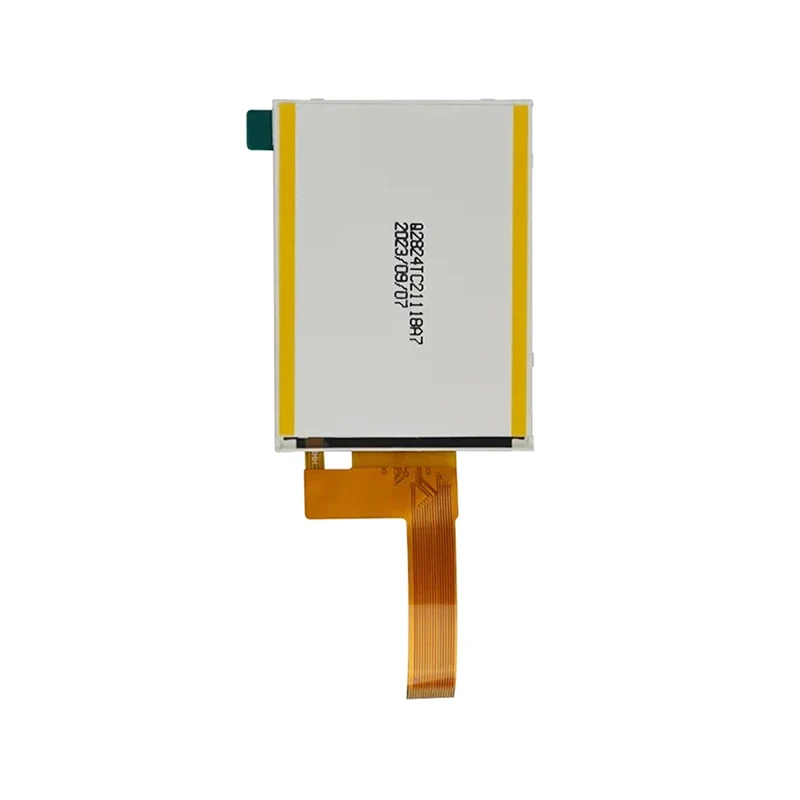

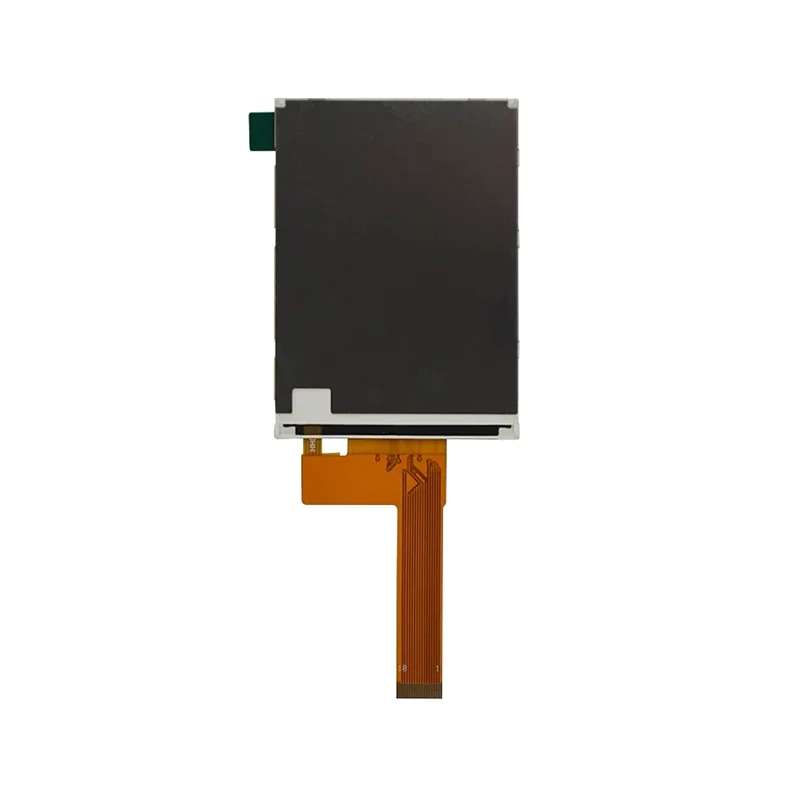

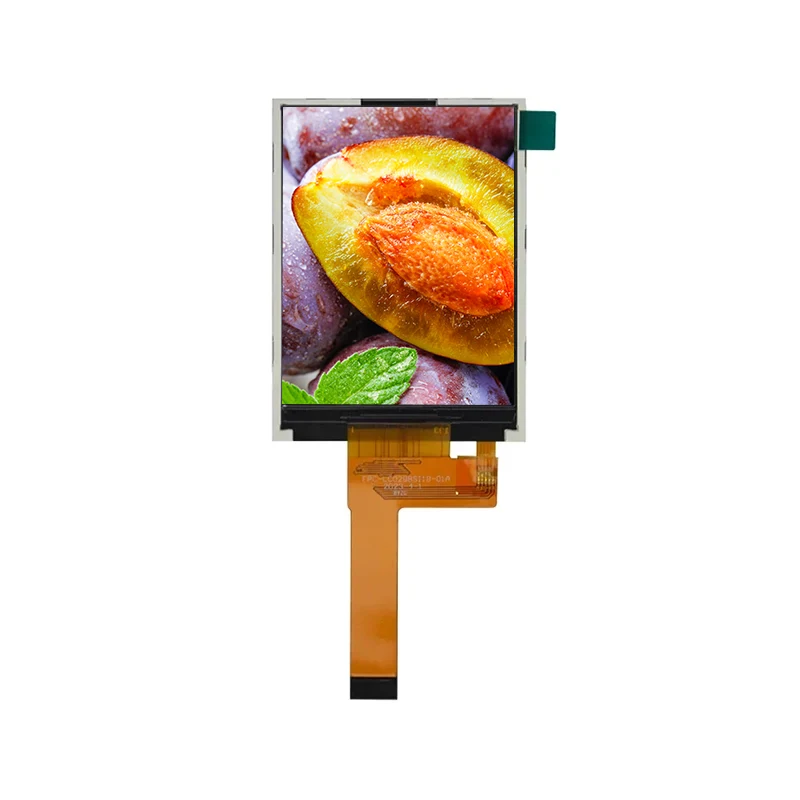

2.8' ट्रान्समिसिव्ह स्मार्ट HMI TFT LCD डिस्प्ले मॉड्यूल

अग्रगण्य चीनी पुरवठादार म्हणून, तियानफू सानुकूलित एलसीडी उत्पादनासाठी उच्च दर्जाची, स्वस्त किंमतीची खात्री देते. Tianfu 2.8' ट्रान्समिसिव्ह स्मार्ट HMI TFT LCD डिस्प्ले मॉड्यूल: 240×RGB×320 res, 65K/262K रंग, 0.153mm पिक्सेल पिच. MCU 8/16bit इंटरफेससह ILJ9341/ST7789 द्वारे चालविलेले. -20°C~+70°C (स्टोरेज: -30°C~+80°C) वर चालते. वैशिष्ट्ये 4-LED बॅकलाइट (80mA कमाल), 300:1 कॉन्ट्रास्ट, 65° पाहण्याचा कोन. लो-पॉवर डिझाइन: 2.5-3.3V लॉजिक आणि 1.65-3.3V I/O.

चौकशी पाठवा

उत्पादन वर्णन

मुख्य उत्पादन वैशिष्ट्ये:

हाय-डेफिनिशन व्हिज्युअल परफॉर्मन्स: तीव्र तपशील पुनरुत्पादनासाठी अचूक पिक्सेल घनतेसह 43.20×63.35mm सक्रिय प्रदर्शन क्षेत्र.

1.मल्टी-व्होल्टेज सुसंगतता: लॉजिक व्होल्टेज 2.5–3.3V आणि I/O व्होल्टेज 1.65–3.3V, विविध मुख्य नियंत्रण प्लॅटफॉर्मशी सुसंगत.

2.विस्तृत ऑपरेटिंग तापमान श्रेणी: -20°C ते 70°C तापमान सहनशीलता, कठोर औद्योगिक वातावरणासाठी योग्य.

3.कमी-पॉवर वापर डिझाइन: फक्त 80mA च्या कमाल करंटसह, 4 समांतर LEDs सह सुसज्ज बॅकलाइट.

4.प्लग-अँड-प्ले कार्यक्षमता: मानक इंटरफेस डिझाइन एकीकरण सुलभ करते आणि विकास चक्र लहान करते.

एलसीडी डिस्प्ले मॉड्यूल तपशील

मॉड्यूल प्रकार	2.8’ TFT साधारणपणे पांढरा
ठराव	240×RGB×320
इंटरफेस	MCU 8/16bit
डिस्प्ले मोड	ट्रान्समिसिव्ह TFT
ड्रायव्हर आयसी	ILJ9341 / ST7789
बॅकलाइट	4 LEDs समांतर (80mA कमाल)

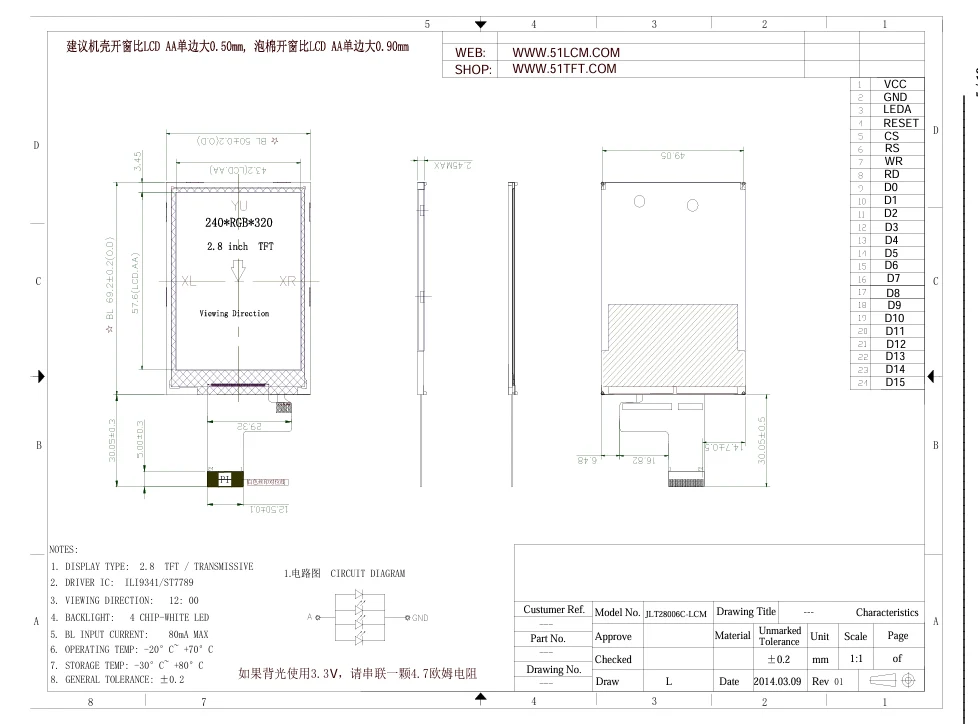

यांत्रिक परिमाण	५०.०×६९.२×२.४५ मिमी
सक्रिय क्षेत्र	43.20×63.35 मिमी
पिक्सेल पिच	0.153(H) × 0.153(V) मिमी
ऑपरेटिंग तापमान	-20°C ~ +70°C
स्टोरेज तापमान	-30°C ~ +80°C
कॉन्ट्रास्ट रेशो	३०० (प्रकार)
प्रतिसाद वेळ	30ms (उदय) / 30ms (पतन)
पाहण्याचा कोन	65° (प्रकार) 12 वाजता दिशा
पॅनेलला स्पर्श करा	काहीही नाही
लॉजिक व्होल्टेज (VDD)	2.5–3.3V (प्रकार 2.8V)
I/O व्होल्टेज (IOVCC)	1.65–3.3V (प्रकार 1.8V)

तपशील

त्याच्या संक्षिप्त परिमाण (50.0×69.2×2.45mm) आणि मानक इंटरफेससह, 2.8' ट्रान्समिसिव्ह स्मार्ट HMI TFT LCD डिस्प्ले मॉड्यूल रिअल-टाइम डेटा, वापरकर्ता इंटरफेस, ग्राफिक्स किंवा प्रतिमा प्रदर्शित करत असले तरीही स्थिर आणि विश्वासार्ह व्हिज्युअल आउटपुट प्रदान करते. पोर्टेबल उपकरणे, औद्योगिक नियंत्रण पॅनेल, स्मार्ट होम टर्मिनल्स, वैद्यकीय उपकरणे आणि लहान मानवी-मशीन इंटरफेससाठी हा एक आदर्श पर्याय आहे, जसे की खालील:

औद्योगिक नियंत्रण आणि ऑटोमेशन

औद्योगिक एचएमआय पॅनेल: उत्पादन लाइन मॉनिटरिंग, उपकरणे स्थिती प्रदर्शन

चाचणी आणि मोजमाप साधने: हँडहेल्ड ऑसिलोस्कोप, स्पेक्ट्रम विश्लेषकांसाठी इंटरफेस प्रदर्शित करा

पीएलसी कंट्रोल टर्मिनल्स: फॅक्टरी ऑटोमेशन कंट्रोलसाठी युनिट्स प्रदर्शित करा

ग्राहक इलेक्ट्रॉनिक्स आणि स्मार्ट उपकरणे

पोर्टेबल वैद्यकीय उपकरणे: हँडहेल्ड महत्वपूर्ण चिन्हे मॉनिटर, हँडहेल्ड पल्स ऑक्सिमीटर, ईसीजी उपकरणे, पोर्टेबल मॉनिटर्स

स्मार्ट गृह उपकरणे: थर्मोस्टॅट पॅनेल, सुरक्षा प्रणाली टर्मिनल प्रदर्शित करते; कॉफी मशीन, ओव्हन, वॉशिंग मशिन, ब्रेड मेकर इत्यादींसाठी मेनू डिस्प्ले.

फिटनेस इक्विपमेंट डिस्प्ले: ट्रेडमिल, लंबवर्तुळाकार प्रशिक्षक, व्यायाम बाइक, शरीर रचना विश्लेषकांसाठी डेटा पॅनेल

कठोर गुणवत्ता नियंत्रण प्रणाली

प्रत्येक डिस्प्ले मॉड्यूलमध्ये तिहेरी चाचणी आणि पडताळणी केली जाते:

1. डिस्प्ले चाचणी: शून्य मृत पिक्सेल आणि चमकदार रेषा नाहीत याची खात्री करण्यासाठी 100%-पिक्सेल तपासणी.

2. पर्यावरणीय चाचणी: उच्च आणि निम्न तापमान चक्र चाचणी विस्तृत-तापमान विश्वासार्हतेची हमी देते.

उद्योग ओळख आणि प्रमाणपत्रे

· धोकादायक पदार्थांपासून मुक्त, RoHS पर्यावरण संरक्षण मानकांसह पूर्ण.

· उत्पादन प्रक्रिया ISO 9001 गुणवत्ता व्यवस्थापन प्रणालीशी सुसंगत आहे.

स्थिर पुरवठा आणि तांत्रिक सहाय्य

· सतत पुरवठ्याची हमी: 5 वर्षांपेक्षा जास्त काळ स्थिर पुरवठा सुनिश्चित करण्यासाठी मुख्य सामग्रीचा दीर्घकालीन साठा.

· तांत्रिक प्रतिसाद: व्यावसायिक अभियंत्यांची एक टीम 48 तासांच्या आत तांत्रिक सल्ला प्रतिसाद प्रदान करते.

ग्राहक प्रशंसापत्र

"आम्ही हे डिस्प्ले मॉड्यूल आमच्या होम सिक्युरिटी इंटरकॉम सिस्टममध्ये 10 वर्षांहून अधिक काळ वापरत आहोत, एकत्रित खरेदी 300,000 युनिट्सपेक्षा जास्त आहे. उत्पादनाची सातत्य आणि विश्वासार्हता सुरक्षा इंटरकॉम ऍप्लिकेशन्सच्या कठोर आवश्यकता पूर्ण करते."

- गृह सुरक्षा कंपनीचे खरेदी संचालक
