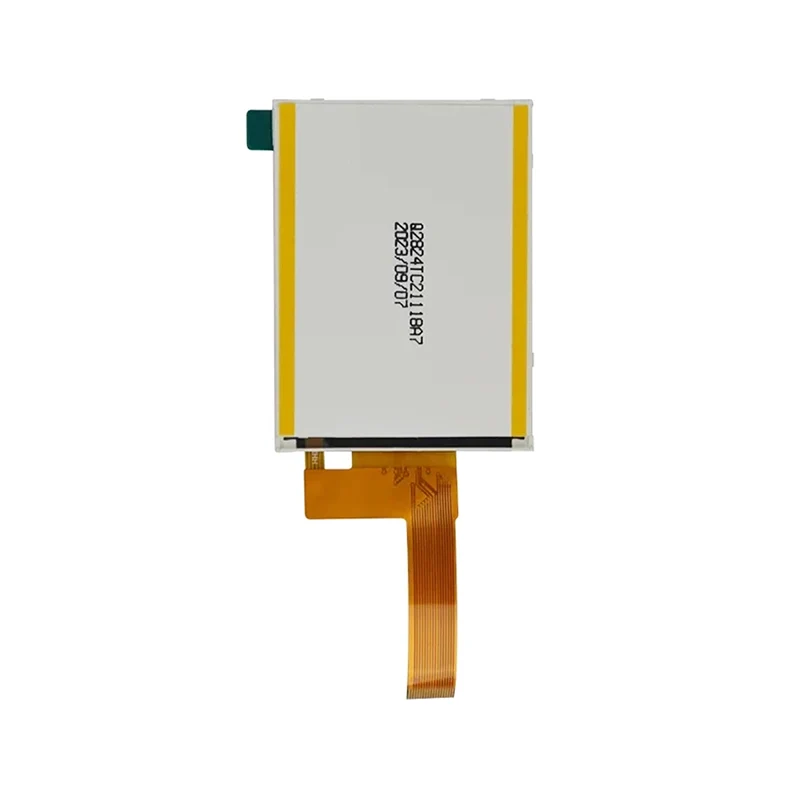

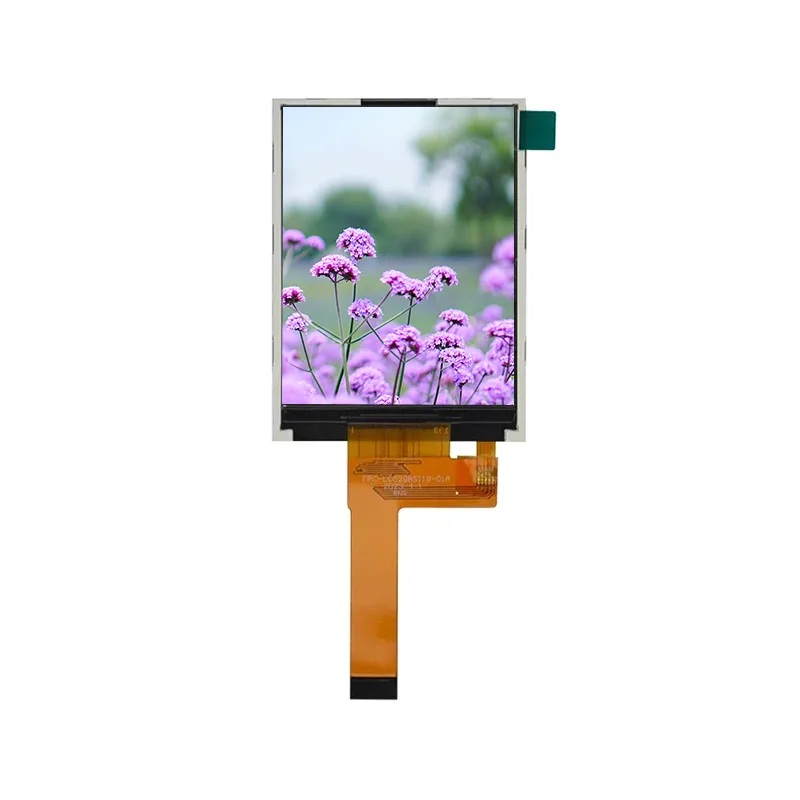

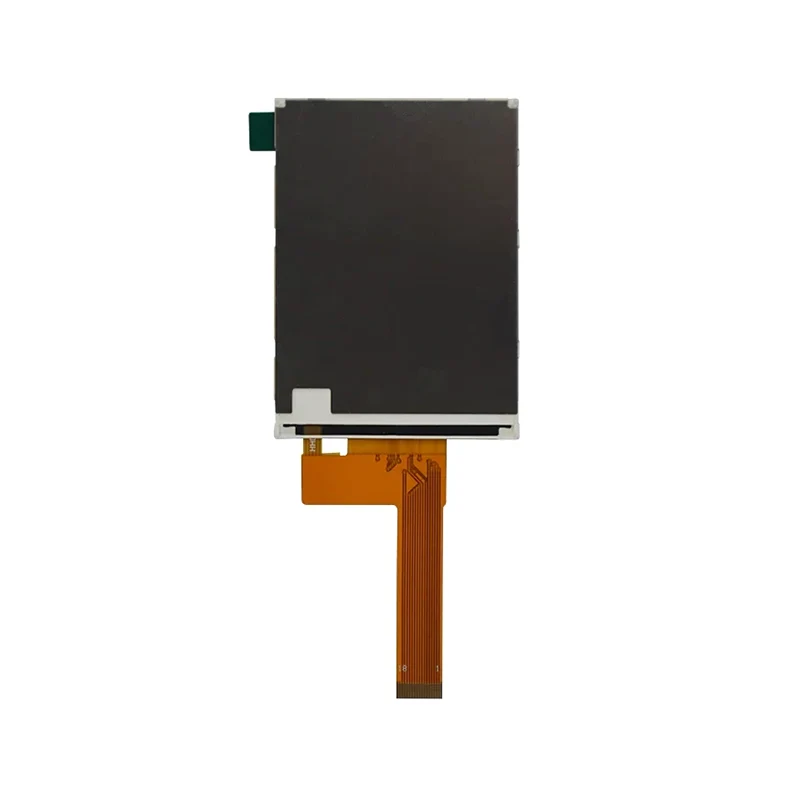

2.8 'OEM स्क्वेअर टीएफटी कॅपेसिटिव्ह टच स्क्रीन मॉड्यूल

टियानफू 2.8 'ओईएम स्क्वेअर टीएफटी कॅपेसिटिव्ह टच स्क्रीन मॉड्यूल: रग्ज -20 डिग्री सेल्सियस ते +70 डिग्री सेल्सियस ऑपरेशन (स्टोरेज: -30 डिग्री सेल्सियस ते +80 डिग्री सेल्सियस) एसटी 7778 व्ही ड्रायव्हर, 262 के रंग आणि 500: 1 कॉन्ट्रास्ट. एसपीआय/आरजीबी/8-बिट समांतर इंटरफेसचे समर्थन करते. 4-एलईडी बॅकलाइट (3.2 व्ही, 80 एमए, 280 सीडी/एमए), 16 एमएस प्रतिसाद आणि कॉम्पॅक्ट 50.0 × 69.20 × 2.9 मिमी डिझाइनची वैशिष्ट्ये आहेत. २.8 'ओईएम स्क्वेअर टीएफटी कॅपेसिटिव्ह टच स्क्रीन मॉड्यूल ऑटोमोटिव्ह एचएमआय, औद्योगिक नियंत्रणे आणि थर्मल शॉक/आर्द्रता प्रतिरोधनासह मैदानी आयओटीसाठी तयार केले गेले आहे.

चौकशी पाठवा

उत्पादन वर्णन

स्मॉल-बॅच चाचणी ऑर्डर आणि सानुकूल फर्मवेअर/इंटरफेस डिझाइनचे समर्थन, चायना टियानफू टीएफटी एलसीडी स्क्रीन मॉड्यूल फॅक्टरी, 12-महिन्यांच्या वॉरंटीद्वारे समर्थित स्मार्ट कंट्रोल/पोर्टेबल इन्स्ट्रुमेंट्समध्ये अखंड एकत्रीकरण सुनिश्चित करते.

टियानफू 2.8 ’स्टॉक वैशिष्ट्यांमध्ये स्क्वेअर स्क्रीन मॉड्यूल

1. इंडस्ट्रियल-ग्रेड टिकाऊपणा

२.8 'ओईएम स्क्वेअर टीएफटी कॅपेसिटिव्ह टच स्क्रीन मॉड्यूल 90% आर्द्रता प्रतिरोधसह -20 डिग्री सेल्सियस ते +70 डिग्री सेल्सियसमध्ये कार्यरत आहे आणि थर्मल शॉक चाचण्या (-20 डिग्री सेल्सियस ↔70 ° से) टिकवून ठेवते, ज्यामुळे ऑटोमोटिव्ह, मैदानी आणि कठोर औद्योगिक वातावरणात विश्वासार्हता आहे.

2. मल्टी-इंटरफेस लवचिकता

अखंड एकत्रीकरण आणि विकासाच्या वेळेस कमी करण्यासाठी विविध एमसीयूशी सुसंगत 8-बिट समांतर, एसपीआय आणि सीरियल इंटरफेसचे समर्थन करते.

3. उच्च-कार्यक्षमता प्रदर्शन

डायनॅमिक applications प्लिकेशन्समध्ये कुरकुरीत व्हिज्युअलसाठी 262 के रंगांसह 240 × 320 रिझोल्यूशन, 500: 1 कॉन्ट्रास्ट रेशो आणि 16 एमएस प्रतिसाद वेळ.

4. ऑप्टिमाइझ पॉवर कार्यक्षमता

वाइड व्होल्टेज इनपुट (2.5–3.6 व्ही) आणि ऊर्जा-कार्यक्षम 4-एलईडी बॅकलाइट (3.2 व्ही @80 एमए, 280 सीडी/एमए) ब्राइटनेसची तडजोड न करता वीज वापर कमी करते.

टियानफू सानुकूलित 2.8 'OEM स्क्वेअर टीएफटी कॅपेसिटिव्ह टच स्क्रीन मॉड्यूल तपशील

प्रदर्शन प्रकार	२.8 "प्रक्षेपित कॅपेसिटिव्ह टच पॅनेल (ग्लास/ग्लास)
ठराव	240 × 320 पिक्सेल (ग्राफिक डॉट-मॅट्रिक्स)
सक्रिय क्षेत्र	43.20 मिमी (डब्ल्यू) × 57.60 मिमी (एच)
ड्रायव्हर आयसी	एसटी 7789 व्ही
तर्कशास्त्र व्होल्टेज (व्हीसीसी)	2.5–3.6v (टाइप. 3.3 व्ही)
इनपुट व्होल्टेज (विल/vih)	कमी: जीएनडी - 0.2 × व्हीसीसी / उच्च: 0.8 × व्हीसीसी - व्हीसी
बॅकलाइट कॉन्फिगरेशन	समांतर 4 व्हाइट एलईडी (80 एमए 3.2 व्ही)
बॅकलाइट ब्राइटनेस	250–300 सीडी/एमए (टाइप. 280 सीडी/एमए)
बाह्यरेखा परिमाण	50.0 मिमी (डब्ल्यू) × 69.20 मिमी (एच) × 2.9 मिमी (टी)
ऑपरेटिंग तापमान	-20 डिग्री सेल्सियस ते +70 डिग्री सेल्सियस (90% आरएच कमाल)
साठवण तापमान	-30 डिग्री सेल्सियस ते +80 डिग्री सेल्सियस (80% आरएच कमाल)
कॉन्ट्रास्ट गुणोत्तर	500: 1 (ठराविक)
प्रतिसाद वेळ	16ms (ठराविक)
कोन पहात आहे	- क्षैतिज: ± 45 ° (cre10) - अनुलंब (शीर्ष/तळाशी): 50 °/20 ° (cri10)
रंग गामट (सीआयई 1931)	पांढरा: (0.301x, 0.337 वा) लाल: (0.621x, 0.332y) हिरवा: (0.294x, 0.577y) निळा: (0.141x, 0.157y)
संक्रमण	6.4% (ठराविक)
इंटरफेस प्रकार	- 8-बिट एमसीयू समांतर (8080 वेळ) -3-लाइन 9-बिट सीरियल -2-डेटा-लेन सीरियल -4-लाइन 8-बिट सीरियल

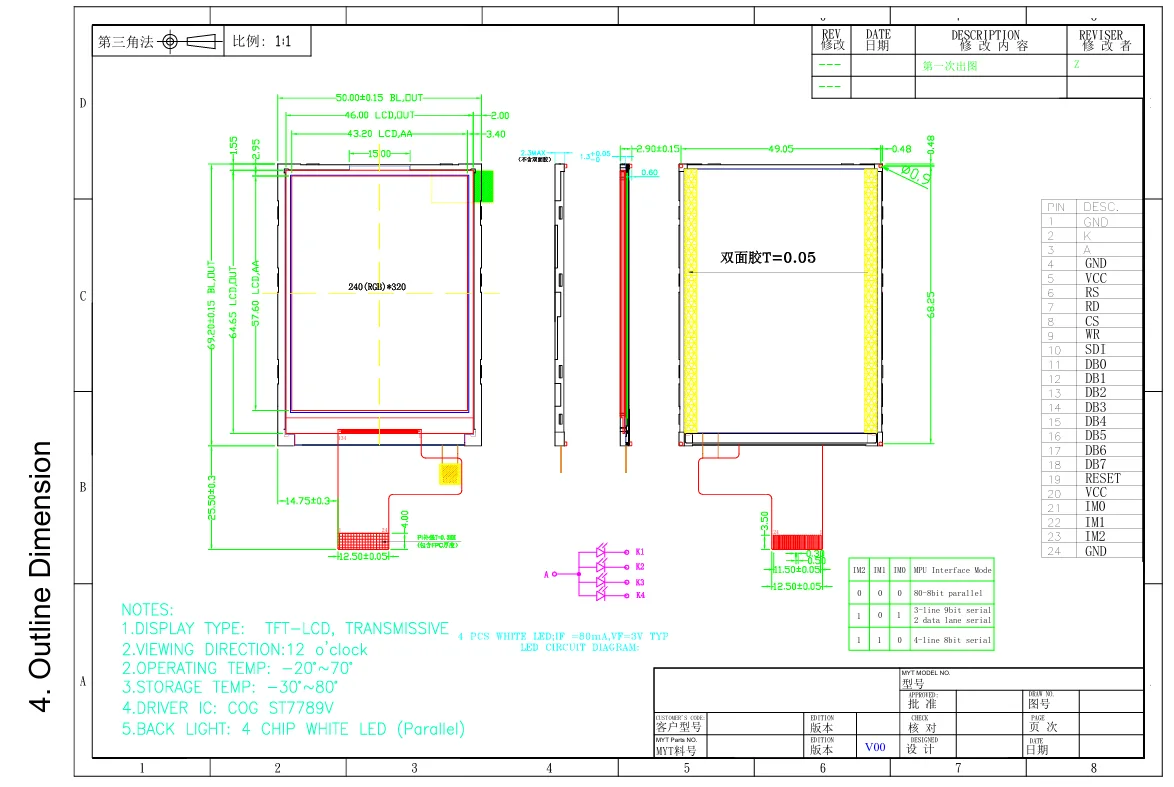

टियानफू 2.8 'टच स्क्रीन मॉड्यूल तपशील

2.8' OEM Square TFT Capacitive Touch Screen Module

टियानफू 2.8 ओईएम टच स्क्रीन मॉड्यूल अनुप्रयोग

टियानफू अग्रगण्य वेळ

मानक उत्पादने		सानुकूलित उत्पादने
ऑर्डर प्रमाण	वितरण वेळ	सानुकूलन प्रकार	वितरण वेळ
1-30 पीसी	ताबडतोब	बी/एल आणि एफपीसी आणि टीपी	5 आठवड्यांच्या आत
31-100 पीसी	1 आठवडा	बी/एल आणि एफपीसी आणि टीपी	5 आठवड्यांच्या आत
101-500 पीसी	2 आठवड्यांच्या आत	बी/एल आणि एफपीसी आणि टीपी	5 आठवड्यांच्या आत
501-1000 पीसी	3 आठवड्यांच्या आत	बी/एल आणि एफपीसी आणि टीपी	5 आठवड्यांच्या आत
1001-5000 पीसी	3 आठवड्यांच्या आत	Bl & fpc & tp	6 आठवड्यांच्या आत
5000+ पीसी	4 आठवड्यांच्या आत	Bl & fpc & tp	6 आठवड्यांच्या आत
